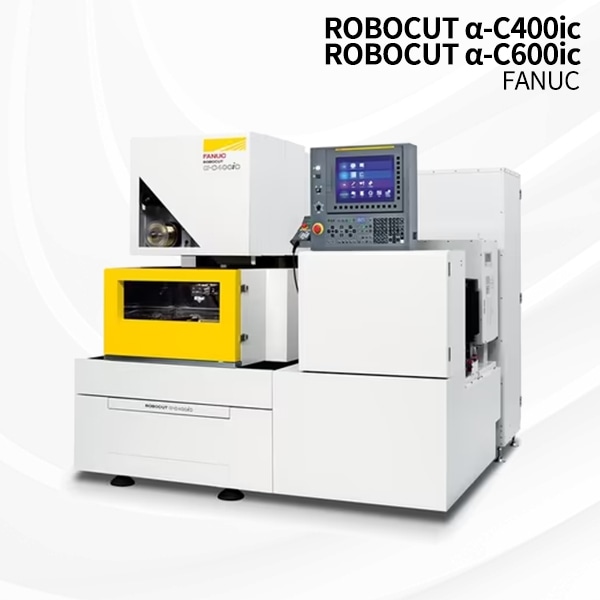

高可靠性、高性能电火花线切割机ROBOCUT α-C400ic
高加工性能
实现高速、高精度、高品质加工的新机器构造、新放电装置、新放电控制
实现稳定加工的AI热位移补偿功能和各种形状补偿功能
实现更广应用范围的高精度旋转轴ROBOCUT CCR
高运转率
利用高可靠性的自动穿丝AWF3,实现连续无人运转
利用消耗品管理功能和维护向导功能,协助日常维护
生产及质量信息管理工具ROBOCUT-L .INKI
高可用性
利用发那科先进的CNC和操作向导功能,实现优异的操作性
利用丰富的加工条件,协助高速、高精度、高品质加工
协助加工准备工作的自动化功能

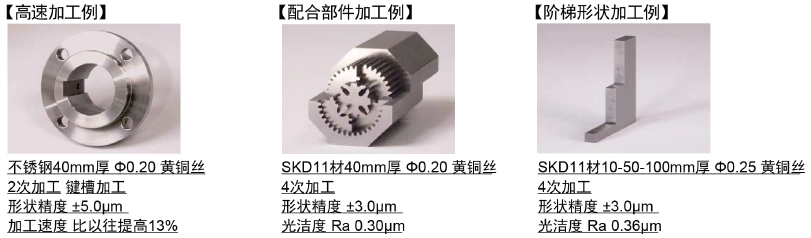

高加工性能

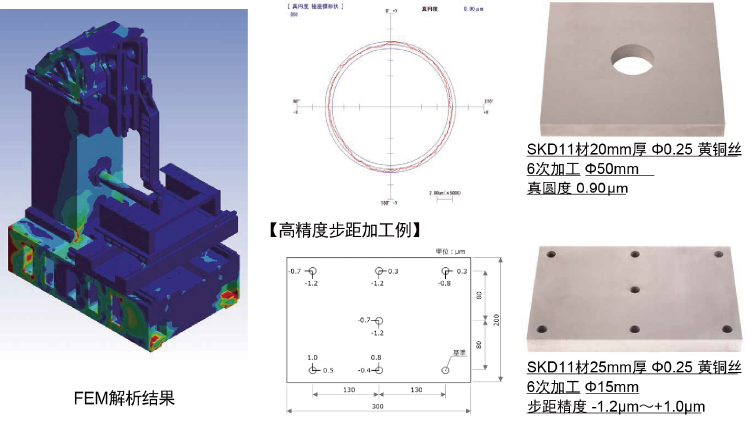

实现高精度加工的机器构造
●强化机械刚性,抑制各部分形变,实现高精度的真圆加工、步距加工
实现高品质加工的放电装置

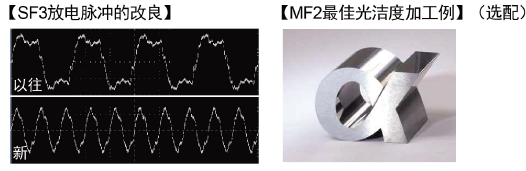

●精修电源SF3 (标准)实现了放电脉冲的细微化、高频化,在维持原有加工速度的同时,提高光洁度
●精修电源MF2 (选配)通过稳定的微细放电,实现最佳光洁度
硬质合金30mm厚中0.20黄铜丝
9次加工
光洁度Ra 0.10μm
实现高速、高精度加工的放电控制
●放电控制iPulse3通过拐角控制、阶梯控制,实现高加工性能
支撑高精度加工的功能和结构

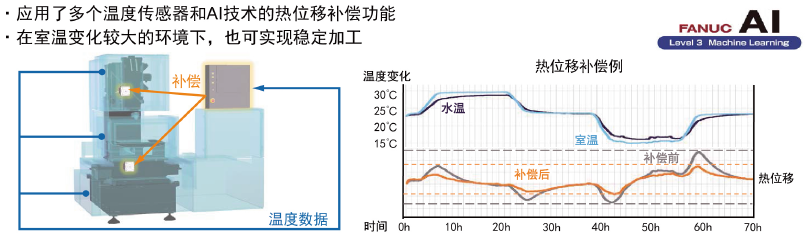

实现稳定加工的AI热位移补偿功能

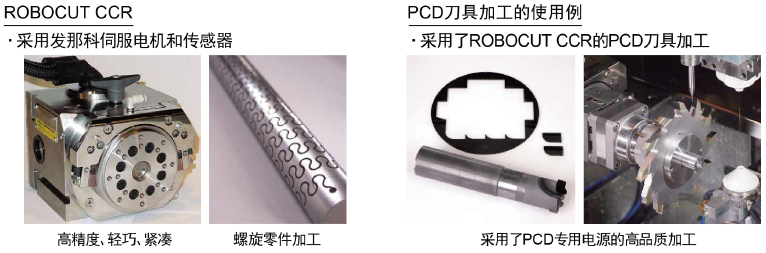

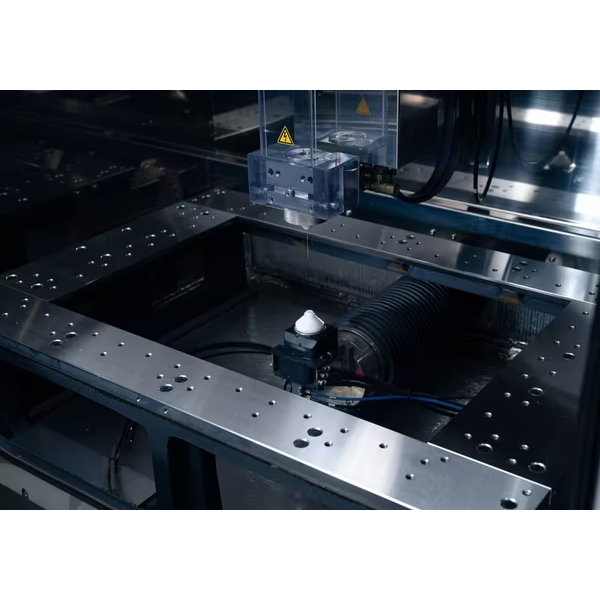

实现更广应用范围的高精度旋转轴ROBOCUT CCR (选配)
高运转率

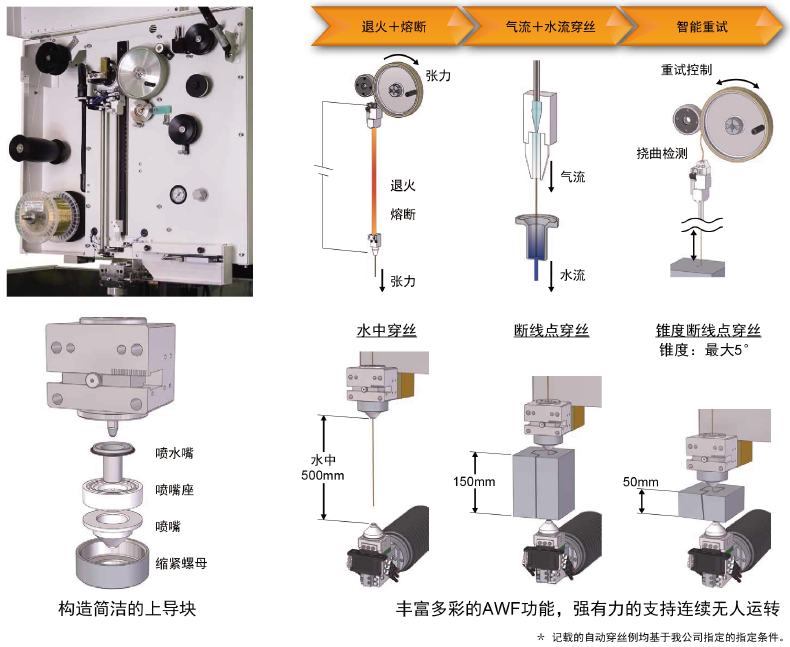

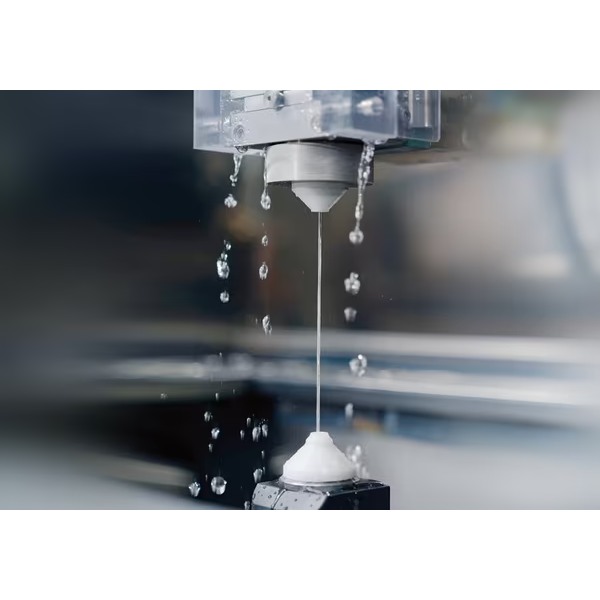

实现连续无人运转的高可靠性AWF3
●简洁的自动穿丝结构在实现高穿丝成功率和高可靠性的同时,易于维护保养
●AWF3可实现500mm厚的水中穿丝和150mm厚的断线修复

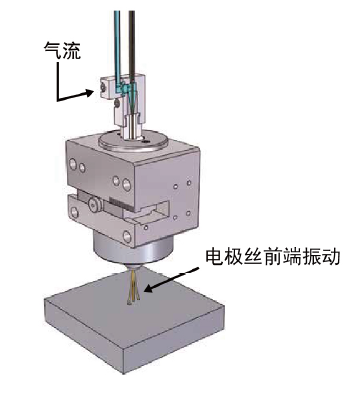

气流重试
*通过电极丝前端的振动,实现喷嘴开放状态下的断线点穿丝或小孔穿丝等难易度较高的穿丝
*能够充分发挥CORE STITCH效果的穿丝方式

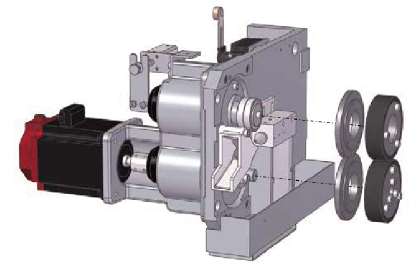

双伺服送丝结构
采用了发那科伺服电机的双伺服送丝结构,有效抑制电极丝振动,正确控制电极丝张力,实现高精度加工
●易于更换电极丝的简洁构造
●无维护负担的下导块
●送丝部分的耗材更换时间比以往缩短50%
支持连续无人运转的CORE STITCH功能*
●通过黄铜丝的熔融固定料芯,为连续无人运转服务
●避免料芯掉落造成的机器损伤
●可在CNC画面上,简便设定
●仅需输入固定距离和固定间隔.

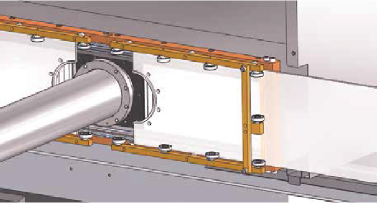

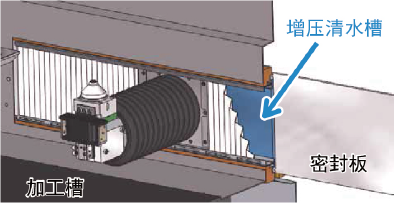

保障高可靠性的加工槽预密封结构
预密封结构
● 利用增压清水槽,防止加工碎屑附着在密封部分
●防止由于摩擦阻力造成的加工精度下降
2段构成式透明密封板
●易于拆卸清洗
●易于观察污垢的附着情况

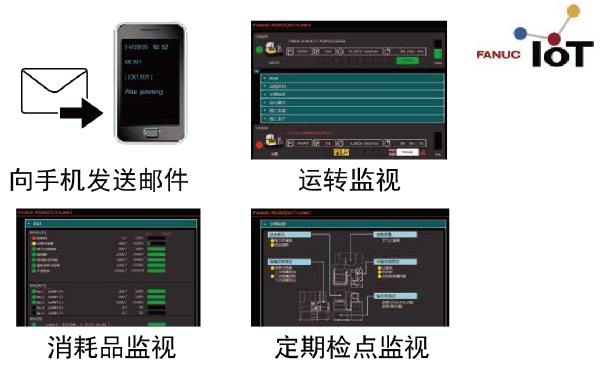

生产及质量信息管理I具ROBOCUT-link1
*实时监视ROBOCUT的运转情况
*高速传送NC程序
高可用性

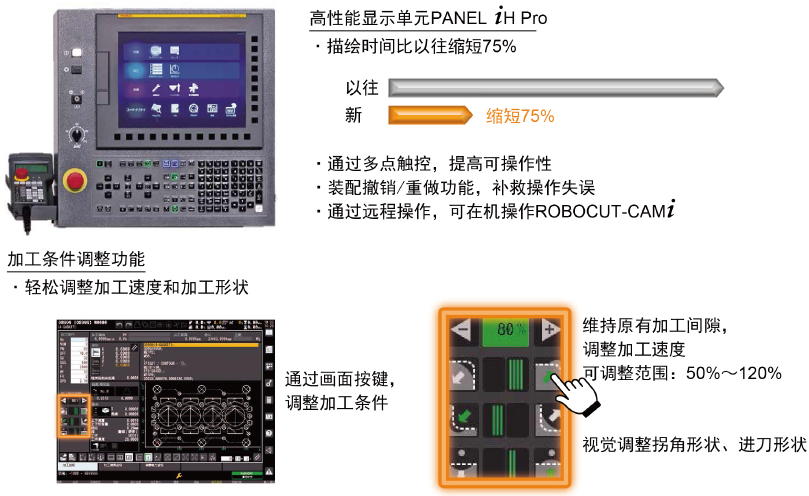

提高可操作性的发那科先进的CNC
灵活对应用户需求的自定义功能

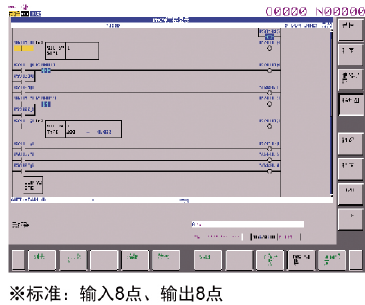

用户PMC功能
●可在机创建周边机器用梯图

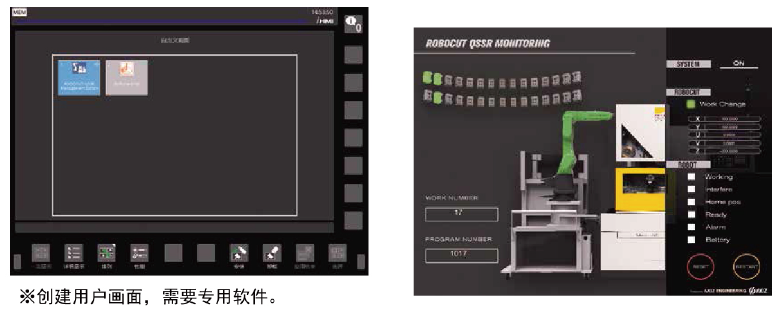

用户画面功能
●可创建适用于各种应用的专用画面

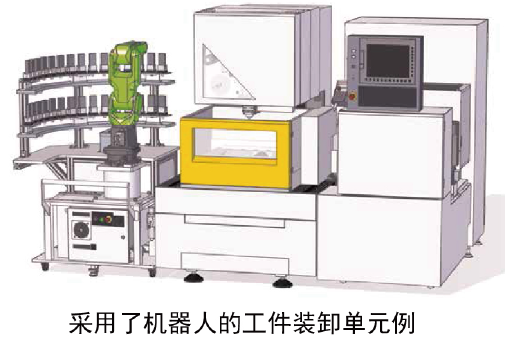

QSSR :与机器人的简便连接(选配)
QSSR (Quick and Simple Startup of Robotization)
●将机器人、机器人接口、机器人基座、安全栅栏、机器人样本程序等包裹化
●可轻松实现利用机器人的工件装卸单元
协助加工准备的丰富功能
加工准备向导功能
■按顺序进行加工准备向导

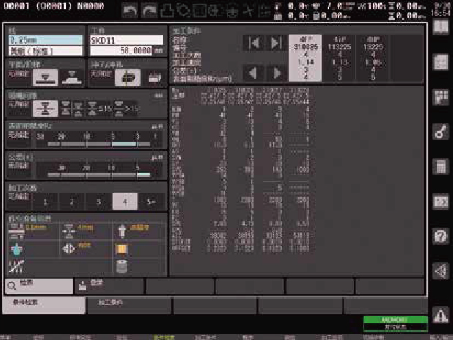

条件检索画面
●选择适合的加工条件

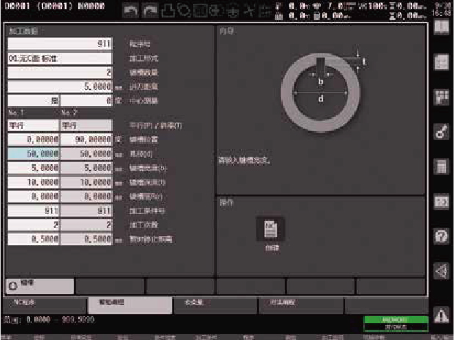

智能编程功能
●自动创建键槽加工的程序

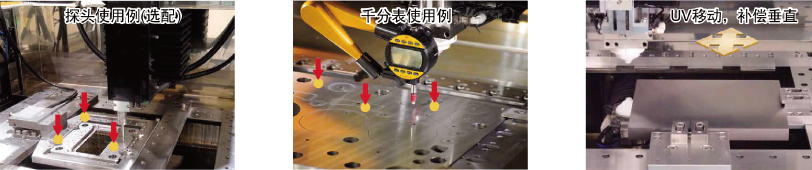

3维坐标旋转功能
●根据工件的倾斜,补偿电极丝的垂直位置,缩短加工准备时间
协助日常维护的丰富功能

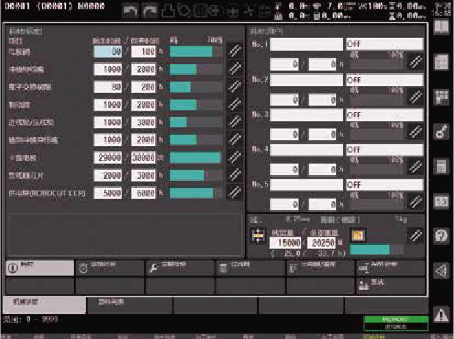

消耗品管理功能
●监视消耗品寿命

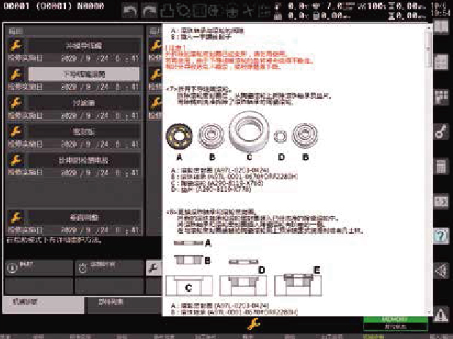

维护向导功能
●简单易懂的图示操作说明

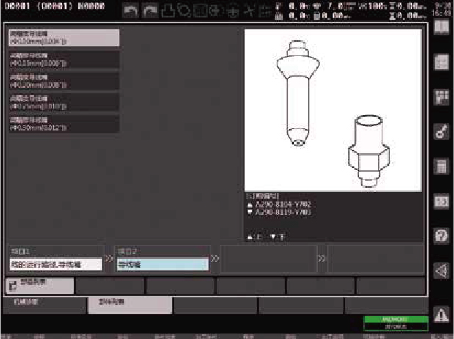

部件列表功能
●检索维护用部件和购买型号

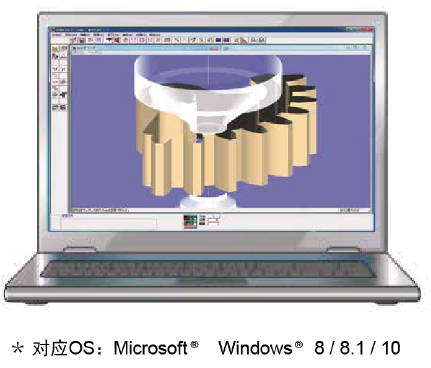

ROBOCUT-CAMI (选配)
以对话形式,创建适合于ROBOCUT的NC程序,简单、便捷
.轻松创建上下异形的锥度加工及齿轮、CORE STITCH的位置指定等
NC程序
利用CAD数据(DXF,IGES,STEP)或NC程序,可轻松创建加工形状
装配有ROBOCUT的标准加工条件
与ROBOCUT通信,可使用USB存储器、以太网.

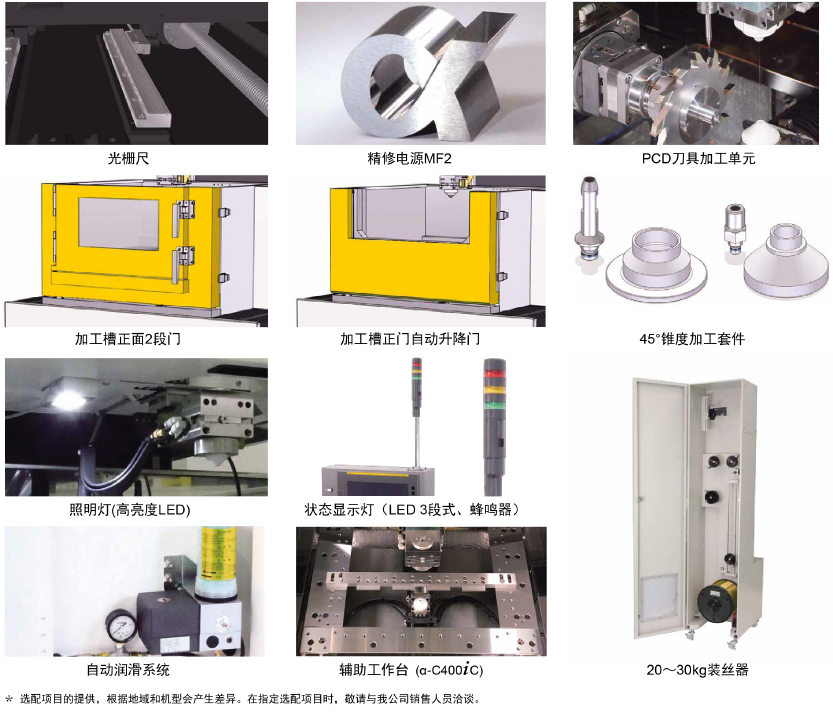

选配项目
维护及支援服务体系
充实的维护服务体系 终身维修
发那科公司在世界各地均设有服务网点,通过完善的服务体制向客户提供放心周到的服务。在客户使用发那科商品的期间内,发那科公司将持续供维修服务。
FANUC ACADEMY
本FANUC ACADEMY提供以实习为主的各种短期集中课程。 准备了多种例题程序,可在短时间内,掌握复杂工件的加工编程。

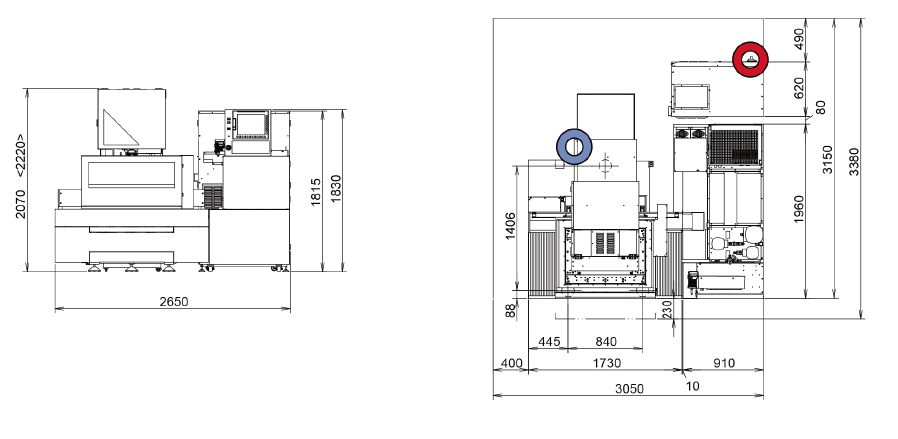

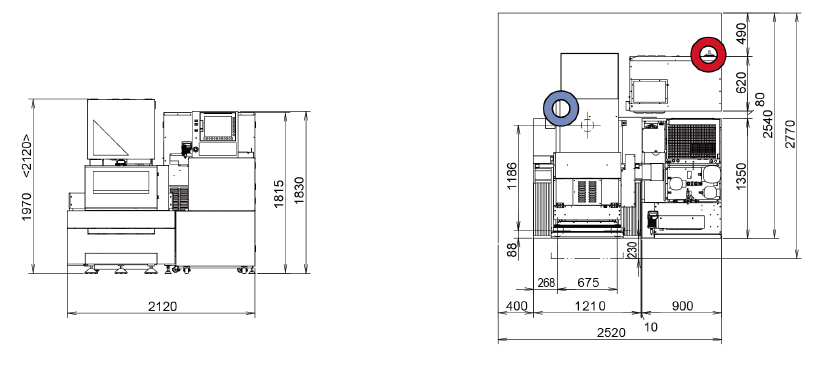

平面图
主要规格
机型 | α-C400ic | α-C600ic | ||
最大工件尺寸 | 无升降门 | Z轴行程 标准 | 730x630x250mm | 1050x820x300mm |
Z轴行程 选配 | - | 1050x820x400mm | ||
有升降门 | Z轴行程 标准 | 730x585x250mm | 1050x775x300mm | |
Z轴行程 选配 | - | 1050x775x400mm | ||
最大工件质量 | 500kg | 1000kg | ||
XY轴工作台行程 | 400x300mm | 600x400mm | ||
Z轴行程 | 标准 | 255mm | 310mm | |
选配 | - | 410mm | ||
UV轴行程 | ±60mmx±60mm | ±100mmx±100mm | ||
最大锥度 | 标准 | ±30°/80mm | ±30°/150mm | |
选配 | ±45°/40mm | ±45°/70mm | ||
电极丝直径 | 标准 | φ0.10~φ0.30mm | ||
选配 | φ0.05~0.30mm | - | ||
电极丝最大重量 | 16kg | |||
重量(包含干燥状态的水箱) | 约2200kg | 约3600kg | ||
控制装置 | FANUC Series 31i-WB |
