MB系列 高精密线切割电火花加工机

早在1972年,西部电机成功地开发了世界上第一台「CNC」丝线电火花放电加工机。
随后在2003年重新开发·推出了搭数种技能的高生产性和高精密的线切割放电加工机M系列。
加工精度的高度，我们从不改变，并且保持·守护着传统的技能，这是我们的骄傲。
并且,现在也是精度更高的MM系列诞生了。1根电极丝线，能够把金属加工为所想象的那样细微，光滑···
机器的 加工精度的水准，是经过多次反复的传统技术「手工刮花」，加工到不能再光滑的平面。
对西部电机的加工机的热情，今后不变，继续新的挑战。

特长

实现超精密加工的专业型性能

传统技术「刮刀」的「手工刮花」

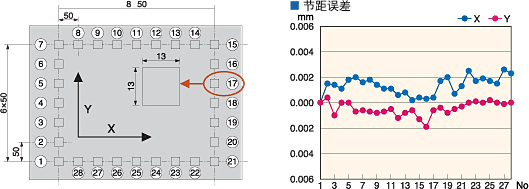

根据木工的技能「刮刀」造就的品质(aniru&dry)，MM系列，达到了0.1微米的加工精度。使用了刮刀技术的MM系列，实现长年稳定的节距加工精度。

更高的加工精度
实现了能对应超精密模具的加工精度！用世界最高的自動穿線裝置，能够很安心地实现按顺序传递的板材加工等接线回数多的加工。
更高的加工精度

温度監視及補正24(专利申请中)
能够自动补正因为周围的温度变化或者放电热等的影响而产生的丝线垂直位置的变位。 还有,不用提高温調設備的成本还能比原来加工精度高。

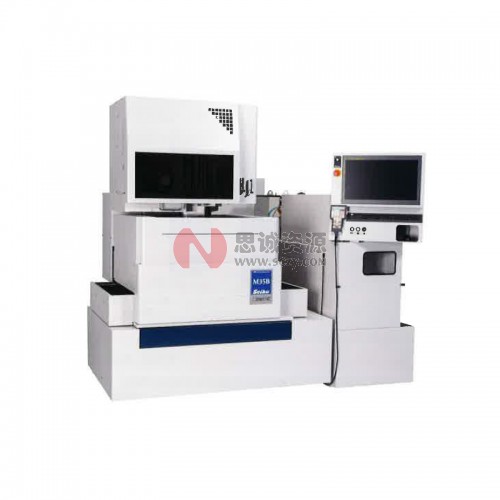

MM35B

可高精度加工大型平板
高性能型

●节距加工精度 ±2μm
●丝线直径 Φ0.07~0.3mm

工件的最大尺寸W×D×H	650×550×190mm
工件的最大质量	350kg
各轴移动量XXYXZ	350×250×200mm
使用丝线电极直径	φ0.07～φ0.3mm　标准φ0.20mm
使用的丝线供给装置	AWF-4标准装备
U-V轴的移动量 U×V	±60×±60mm
最大锥角	±10°/板厚220mm(±45°/板厚40mm :供选择)
外形寸法 W×D×H	1,370×1,765×1,975mm
质量	2,900kg

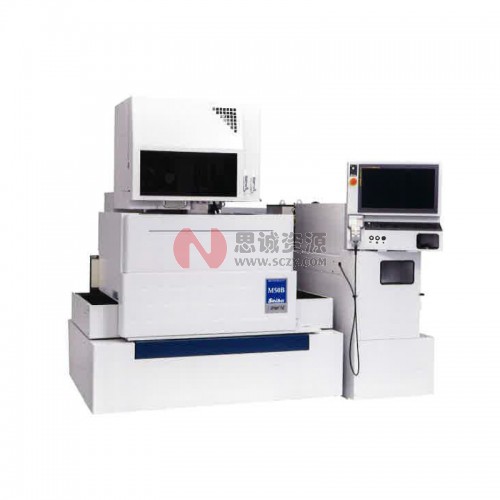

MM50B

可高精度加工大型平板
高性能型

●节距加工精度 ±2μm
●丝线直径 Φ0.07~0.3mm

工件的最大尺寸W×D×H	800×650×270mm
工件的最大质量	800kg
各轴移动量XXYXZ	500×350×280mm
使用丝线电极直径	φ0.07～φ0.3mm　标准φ0.20mm
使用的丝线供给装置	AWF-4 标准装备
U-V轴的移动量 U×V	±60×±60mm
最大锥角	±10°/板厚220mm(±45°/板厚40mm :供选择)
外形寸法 W×D×H	1,680×1,915×2,055mm
质量	3,400kg

MM75B

可高精度加工大型平板
高性能型

●节距加工精度 ±2μm
●丝线直径 Φ0.07~0.3mm

工件的最大尺寸W×D×H	900×700×220mm
工件的最大质量	1,000kg
各轴移动量XXYXZ	750×500×280mm
使用丝线电极直径	φ0.07～φ0.3mm　标准φ0.20mm
使用的丝线供给装置	AWF-4 标准装备
U-V轴的移动量 U×V	±60×±60mm
最大锥角	±10°/板厚220mm(±45°/板厚40mm :供选择)
外形寸法 W×D×H	2,280×2,200×2,155mm
质量	5,100kg

*250～300mm工件用刷毛磨光加工。
