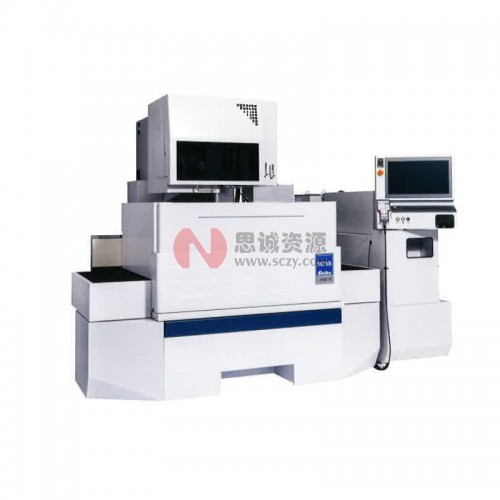

自营Seibu_西部电机精密线切割电火花加工机MB系列M35B/M50B/M75B

精密线切割电火花加工机

MB系列 精密线切割电火花加工机
1972年，世界上第一台CNC丝线电火花放电加工机在西部电机诞生了。
1根电极丝线，能够把金属加工为所想象的那样细微，光滑···
加工精度的高度，我们从不改变，并且保持·守护著传统的技能，这是我们的骄傲。
随后开发的作为先驱者的CNC线切割放电加工机继承了原有的应该具有的先进技术以及投入了革新技术，
那个微细程度和大胆的创想，更加追求了新的极限。

特长：
理想的中途不停止的加工动作
接通退火电流，加热的同时，反复进行引拉动作(aniru&dry)，在断线点处精确地自动接线。(日、美·欧专利取得完毕)
用最高的自动穿线装置支持中途不停止动作，使工作效率 确实得到了提高。

从机器的操作者的视点考虑提高操作性能
在加工中和维修上必要的信息，不管在哪个画面上都能确认，不需要移动画面。
同时，断线和角落部的垂线进行补正时的很难的加工条件的调整，不是直接调整加工条件，而是简单地在移动触屏上就能够调整，实现了从机器的操作者能够简单地操作机器的性能。

机上型简易细孔放电装置
在全系列中都能够安装的使用触动按钮能够装脱的打孔装置「打孔太郎」。起始加工孔和攻丝的铁屑的排除等，对多支路有作用。

超硬抗腐蚀被覆回路(专利申请中)
为了防止由于超硬合金的腐蚀，而导致模具的寿命降低，在加工表面进行表面涂覆。涂覆后可以抑制约70％粘结济钴的脱落，使模具的寿命比以前大大提高了。
中子固定机能 (专利申请中)
新功能型心熔合，因为中子型心能在任意的地方熔着，所以不需要进行型心剪掉加工作业。
熔接着的型心，只要给予轻轻的敲击就能处理，节省了剪掉工序从而实现了时间大幅度地缩短(消减97％)。
这个机能，是业界里最先有的功能，使丝线电火花放电加工机的效率发生了急剧的划时代的变化。

哪里都能够监视！具备自动邮件发信机能
机器的稼动状况使用手机的电子邮件接收，能远程管理「进展状况」「警告发生」「加工完成」等各种各样的状态。

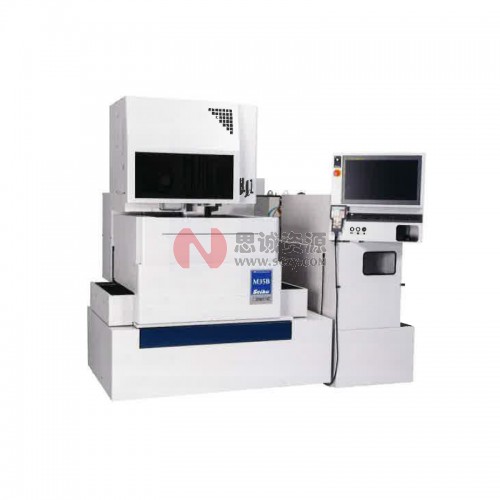

M35B
继承了高速、高精度、高功能的标准型
●节距加工精度 ±3μm
●丝线直径 Φ0.1~0.3mm

工件的最大尺寸W×D×H	650×550×220mm
工件的最大质量	350kg
各轴移动量XXYXZ	350×250×230mm
使用丝线电极直径	φ0.1～φ0.3mm　标准φ0.20mm
使用的丝线供给装置	AWF-4标准装备
U-V轴的移动量 U×V	±60×±60mm
最大锥角	±10°/板厚220mm(±45°/板厚40mm :供选择)
外形寸法 W×D×H	1,370×1,765×1,975mm
质量	2,900kg

M50B

继承了高速、高精度、高功能的标准型

●节距加工精度 ±3μm
●丝线直径 Φ0.1~0.3mm

工件的最大尺寸W×D×H	800×650×300mm
工件的最大质量	800kg
各轴移动量XXYXZ	500×350×310mm
使用丝线电极直径	φ0.1～φ0.3mm　标准φ0.20mm
使用的丝线供给装置	AWF-4 标准装备
U-V轴的移动量 U×V	±60×±60mm
最大锥角	±10°/板厚220mm(±45°/板厚40mm :供选择)
外形寸法 W×D×H	1,680×1,915×2,055mm
质量	3,400kg

M75B

继承了高速、高精度、高功能的标准型

●节距加工精度 ±3μm
●丝线直径 Φ0.1~0.3mm

工件的最大尺寸W×D×H	900×700×250mm
工件的最大质量	1,000kg
各轴移动量XXYXZ	750×500×280mm
使用丝线电极直径	φ0.1～φ0.3mm　标准φ0.20mm
使用的丝线供给装置	AWF-4 标准装备
U-V轴的移动量 U×V	±60×±60mm
最大锥角	±10°/板厚220mm(±45°/板厚40mm :供选择)
外形寸法 W×D×H	2,280×2,200×2,155mm
质量	5,100kg

*250～300mm工件用刷毛磨光加工
