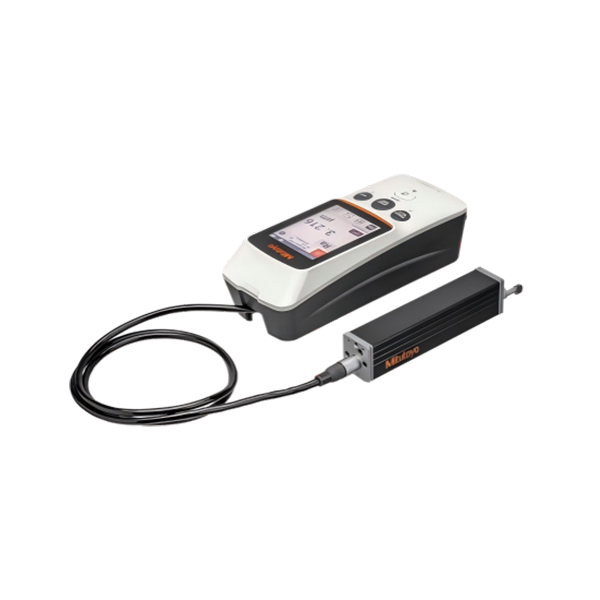

自营Mitutoyo三丰 SURFTEST SJ-220 小型表面粗糙度测量仪
产品亮点：三丰SURFTEST SJ-220小型表面粗糙度测量仪配备2.8英寸彩色触摸屏与实体按键，便于现场单手操作，内置电池充满电后可测量约1000次。仪器检出器测量范围为负200微米至正160微米，分辨力可达0.2纳米，符合ISO 21920、JIS B 0601、ASME B46.1等标准，提供标准、退避、横向三种驱动器型，具备USB、RS-232C与蓝牙接口，可连接专用应用进行数据管理与检查成绩书制作，适用于生产现场的粗糙度检测。
- 选配推荐
- 最新发布
产品详情
Usability Intuitive Great Scalability
易用性、连接性、扩展性
方便现场使用，如同手动工具般的小型表面粗糙度测量仪
以精密测量为工业发展和技术进步做出贡献的小型表面粗糙度测量仪SJ-200系列的升级版。
保持出色的可携带性和现场易用性，支持触摸屏，实现了直观的操作性。
配备内置电池，即使在没有电源的环境下也能进行测量，充满电后可使用约1000次。
通过使用测量仪无线收发单元U-WAVE-TIB，还可实现无电缆和无纸化作业。
可满足生产现场多样化需求的易用性、连接性、扩展性的仪器。
易用性 User-friendly
新手都能简单操作，使用方便。
延续了方便携带的特点和一键式测量功能，舒适的操作性焕然一新。
现场测量，无需搬运又重又大的工件！
轻巧紧凑，方便携带，可一键式轻松测量。
支持触摸屏操作，大画面、方便查看，可直观顺畅地进行测量。
还配备有触摸屏禁用功能和使用主页键设置快捷方式等功能。
适用于多种测量场景。
使用触摸屏进行的直观操作
配备触摸屏，升级了用户界面。使用指尖即可直观地进行画面切换、变更设定等操作。除了触摸操作外，还支持轻弹操作和滑动操作，新手都可轻松进行测量。此外，还可以通过长按PAGE键来禁用触摸屏操作。
清晰、方便操作的大屏幕
在保持可单手握持的紧凑外壳尺寸的同时，屏幕尺寸扩大至2.8英寸，实现了高可视性。带背光，即使在光线昏暗的地方也清晰可见。还可以改变屏幕的显示方向
配备实体按键，戴着手套也可操作
即使由于戴着手套触摸屏没有反应，也可以使用实体按键进行操作。增加了主页键，可以一键切换到主页画面，显示日常菜单，调出校准测量和测量条件。
可选择的驱动器
电池驱动，可在任何地方进行测量
配备内置电池，即使在没有电源的地方也可以进行测量。充满电后可测量约1000次。
符合新标准ISO21920
除了原有的粗糙度标准外，还符合新的表面结构轮廓标准IS021920。
支持25种语言，在海外也可立即使用
支持的语言中增加了泰语、越南语、印度尼西亚语和马来语，实现了支持25种语言的多语言版本。可从主页画面轻松进行语言切换。此外，附带的CD-ROM中还收录了3种语言（日语、英语和中文）的用户手册（使用说明书)。
连接性 Connect
可进行多种连接，使用更方便。
高速传输测量数据。
大幅提高通信功能。
备有选件“测量仪无线收发单元U-WAVE-TIB”可实现蓝牙通信。无需连接电缆即可进行双向通信。通过连接到智能手机或电脑，可进一步提高测量作业效率。当然也能和旧机型一样进行USB通信和RS-232C通信。可构建符合现场需求的通信环境。
提高测量效率！还可显示测量结果、设定测量条件以及进行双向通信！
测量仪无线收发单元U-WAVE-TIB”
通过安装选件测量仪无线收发单元，可与安装有专用应用程序*的终端（电脑和智能手机）通过Bluetooth®进行无线通信。终端侧除了可接收测量结果外，还可发送测量条件设定和测量开始信息，无需电缆即可进行测量作业。
※“SJ-App”(智能手机用Android 12或更高版本)、“SJ-Communication-Tool”（电脑用Windows 10/11)：详情请参阅第7-8页。
可通过USB通信收发数据
通过使用USB电缆连接SJ-220和电脑并安装专用应用程序“SJ-Communication-Tool”，可进行双向通信。可在电脑侧设定测量条件等，提高测量业务效率。
※USB连接器兼用作充电端口。
兼容Digimatic接口
通过使用Digimatic连接线连接到选件Digimatic微型处理器，可实现测量结果的SPC输出。还具有自动Digimatic输出功能。
※SJ系列只能输出一种粗糙度参数的结果。
扩展性 Expansion
与智能手机等联动，进一步扩展功能。
提供用于远程操作和
扩大测量结果使用范围的专用应用程序“SJ-App”和“SJ-Communication-Tool”通过安装选件“测量仪无线收发单元U-WAVE-TIB”，可与智能手机等进行连接，支持功能扩展并提高测量效率。专用应用程序可从三丰主页免费下载。
提高测量作业效率的专用应用程序“SJ-App”可与SJ-220进行通信的专用应用程序配备了可提高作业效率的各种功能。还可在终端侧进行数据管理、制作检查成绩书并导出为CSV文件和PDF文件。
与电脑联动，使用更方便！功能强大的免费软件“SJ-Communication-Tool”备有免费软件，可从SJ-220读取各种数据（测量条件、参数设定、计算结果、测量数据），并在电脑上创建和编辑检查成绩书。可大幅减少制作报告的时间。
二维码的应用
检验成绩书上显示二维码，可用于以下数据管理。
·与测量数据关联
·调出保存的测量数据
支持高级分析的“FORMTRACEPAK-AP”
通过将SJ-220的测量数据导入评定表面粗糙度·轮廓测量仪用分析程序“FORMTRACEPAK-AP”，可以进行更高级的分析。
“Measurlink”实现品质可视化使用“Measurlink”，可实时收集联网测量仪器的数据并进行一元化管理。通过统计处理，实现品质可视化。
规格
| 型号 | 标准驱动器 | 退避驱动器 | 横向驱动器 | |||||
| SJ-220 （0.75 mN型） | SJ-220 （4 mN型） | SJ-220 （0.75 mN型） | SJ-220 （4 mN型） | SJ-220 （0.75 mN型） | SJ-220 （4 mN型） | |||
| 型号 | 178-741-11 | 178-742-11 | 178-743-11 | 178-744-11 | 178-745-11 | 178-746-11 | ||
| 驱动长度 *1 | 17.5 mm | 5.6 mm | ||||||
| 测量范围 | 驱动长度 | 范围 | 360 μm，-200 μm ~ +160 μm | |||||
| 范围/分辨率 | AUTO/依据测量范围的自动范围，360 μm/2.5 mm，100 μm/0.9 nm，25 μm/0.2 nm | |||||||
| 追踪速度 | 测量时，0.25 mm/s，0.5 mm/s，0.75 mm/s，1 mm/s 返回时，1 mm/s | |||||||
| 测力 | 0.75mN | 4mN | 0.75mN | 4mN | 0.75mN | 4mN | ||
| 测针尖端形状 | 半径 | 2 μm | 5 μm | 2 μm | 5 μm | 2 μm | 5 μm | |
| 角度 | 60° | 90° | 60° | 90° | 60° | 90° | ||
| 导头压力 | 400 mN 以下 | |||||||
| 适用标准 | JIS B 0601-1982，JIS B 0601-1994，JIS B 0601-2013，JIS B 0671-2002，JIS B 0631-2000，ISO 4287-1997，ISO 13565-1996，ISO 12085-1996，ISO 21920-2021，ASM B46.1，VDA2006 | |||||||
| 评定轮廓 | 周期轮廓（P），粗糙度轮廓（R），DF轮廓，粗糙度Motif轮廓 | |||||||
| 参数 | 参数第12页 | |||||||
| 数字滤波器 | 2CR75 / PC75 / Gauss *2 | |||||||
| 截止值 | λc | 0.08, 0.25, 0.8, 2.5, 8 mm | 0.08, 0.25, 0.8, 2.5 mm | |||||
| λs *2 | 2.5/NON，2.5/NON，2.5/NON，8/NON，825/NON（μm） | 2.5/NON，2.5/NON，2.5/NON，8/NON（μm） | ||||||
| 取样长度 | 0.08, 0.25, 0.8, 2.5, 8 mm | |||||||
| 取样数 | ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10，任意（0.1~16.0 mm，0.01 mm间隔） | ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10，任意（0.1~16.0 mm，0.01 mm间隔） | ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10，任意（0.1~5.6 mm，0.01 mm间隔） | |||||
| LCD规格 | 带57.6万色3.2寸240×240dot TFT彩色LCD触摸屏（背照灯/白色LED），点击、滑动、轻按 | |||||||
| 显示语言 | 支持25种语言（日语，英语，德语，法语，意大利语，西班牙语，葡萄牙语，荷兰语，匈牙利语，中文/简体，繁体），捷克语，波兰语，土耳其语，瑞典语，挪威语，俄语，斯洛文尼亚语，罗马尼亚语，保加利亚语，芬兰语，泰语，越南语，印度尼西亚语，马来语 | |||||||
| 计算结果显示 | 可根据项目自动切换在整个画面上显示1个结果数据或2个结果数据的分割显示。纵向显示：1段显示/2段显示/4段显示，横向显示：1段显示/2段显示/4段显示 *横向显示可在左右方向切换画面显示 | |||||||
| 打印功能 | 通过使用选件RS-232C电缆热敏打印机，可打印测量条件、计算结果、各种统计计算结果、测量轮廓、负荷曲线、振幅分布曲线。打印倍率：水平方向×1 ~ ×16自动，垂直方向×10 ~ ×1000自动 | |||||||
| 外部输入输出 | USB (WF type-C)、Digitamic输出、RS-232C I/F、驱动放大器 I/F、BLE I/F *Digitamic、RS-232C、BLE不能一起使用 | |||||||
| 合格与判断功能 | 最大/最小间，16%规则，平均间隔间/ASME标准间可选择时间（VDA标准不选择16%规则） | |||||||
| 保存功能 | ●计算结果显示的保存10个测量条件和1个测量数据标准可选择 | |||||||
| ●microSD存储卡（选件）：测量条件500个 测量数据10000个 图像数据500个 文本文件（测量条件、测量数据、评定轮廓、负荷曲线、振幅分布曲线） | ||||||||
| 校准 | Ra标准片/段差可进行5次权重测量的平均值校正 | |||||||
| 便利功能 | 1. 数据设置功能：Digitamic数据输出、测量数据存储、外部打印（打印机）、画面图像保存 | |||||||
| 2. 探针报警功能：当测量过程超过所指定的阈值时发出通知 | ||||||||
| 3. 自动保存功能：测量后自动保存测量数据 | ||||||||
| 4. 倾斜计算功能（非λc测量条件限制） | ||||||||
| 5. 温度显示/设定功能 | ||||||||
| 6. 计时器测量：可通过设置时间延迟测量开始 | ||||||||
| 7. 日历定时器：可按指定时间设定测量开始时间 | ||||||||
| 8. 闹铃功能：可指定日期时间 | ||||||||
| 9. 音量调节功能：可对校准操作声音进行5级调节或设为静音 | ||||||||
| 10. 输出器的连接检测功能 | ||||||||
| 11. 探针切换器（安装位置标签） | ||||||||
| 实体按键规格 | [POWER/DATA]键（开机、数据输出、长按：关机），[START/STOP]键（测量开始/停止），[PAGE]键（画面切换、长按：调出主菜单），[HOME]键（返回主画面，调出主菜单） | |||||||
| 省电功能 | 自动关机功能（待机时间可在10~600秒之间任意设定，使用AC适配器时自动关机功能无效） | |||||||
| 电源 | AC适配器 AC插座直联式·USB型 输入电压：AC100V ~ 240V±10%（50/60Hz） 输出额定值：DC5V 2.0A，内置电池（Ni-MH） USB通用标准：USB2.0，USB充电标准：BC1.2 需要以下端口：SDP（标准下行端口），CDP（充电下行端口），DCP（专用充电端口） | |||||||
| 内置电池 | 充电时间：最长4小时（周边环境温度下使用） ※充电时间根据使用的AC适配器的性能而定，如果通过USB连接PC等进行充电，则需要6小时以上才能完成充电。 可测量次数：约1000次（充满电时） 充电开始温度：5℃ ~ 40℃ ※环境温度过高时，充电可能不满。 | |||||||
| 外观尺寸 （W×D×H） | 计算显示部 164×67×51 mm | |||||||
| 驱动部 115×23×26 mm | ||||||||
| 质量 | 330 g（计算显示部），180 g（驱动部），7.8 g（检波器） | |||||||
| 标准附属品 | 12AAY583：手提箱 12BAA303：连接电缆 12BAS450：AC适配器 12BAS451：USB电缆 178-601-11：高度标准件（mm） 12BAK700：标准台 12BAS476：内六角扳手 使用说明书 保证书 | 12AAY583：手提箱 12BAA303：连接电缆 12BAS450：AC适配器 12BAS451：USB电缆 178-605：高度标准件（mm） 12BAK700：标准台 12BAS476：内六角扳手和配件工具 12AAE643：内径砧座 12AAE644：V型砧座 使用说明书 保证书 | ||||||
