自营Mitutoyo三丰 SJ-410 表面粗糙度测量仪
产品亮点：表面粗糙度测量仪SJ-410，能够出色适用在检测室、加工车间、生产现场等场合
- 选配推荐
- 最新发布
产品详情

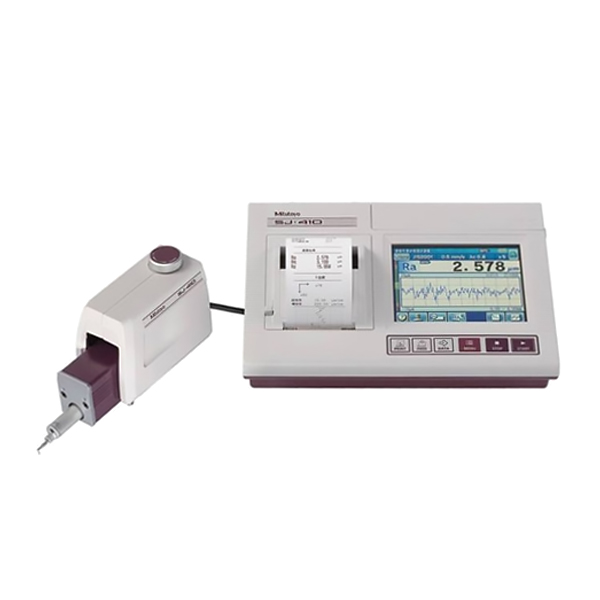

表面粗糙度测量仪SJ-410
●能够出色适用在检测室、加工车间、生产现场等场合
Surftest SJ-410
178系列 — 小型表面粗糙度测量仪
规格
| 型号 | SJ-411 | SJ-412 | |||
| 货号 | 178-580-01DC | 178-580-02DC | 178-582-01DC | 178-582-02DC | |
| 测量范围 | X轴 | 25mm | 50mm | ||
| Z轴（检出器） | 800μm、80μm、8μm *选配测针最大可达2,400μm | ||||
| 检出器 | 检出方式 | 差动电感方式 | |||
| 分辨力 | 0.01μm(800μm范围)、0.001μm(80μm范围)、0.0001μm(8μm范围) | ||||
| 测针尖端形状(角度/半径) | 60º/2μm | 90º/5μm | 60º/2μm | 90º/5μm | |
| 测力 | 0.75mN | 4mN | 0.75mN | 4mN | |
| 弯曲半径 | 40mm | ||||
| 检测方法 | 无轨式/有轨式(开关切换) | ||||
| 驱动器(X轴) | 测量速度 | 0.05、0.1、0.2、0.5、1.0mm/s | |||
| 驱动速度 | 0.5、1、2、5mm/s | ||||
| 直线度 | 0.3μm / 25mm | 0.5μm / 50mm | |||
| 上下倾斜单元 | 上下移动量 | 10mm | |||
| 倾斜角度 | ±1.5º | ||||
| 适用标准 | JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA | ||||
| 评定参数 | Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax*1, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, Wx, Wte自定义设置 | ||||
| 评定轮廓 | 原始轮廓、粗糙度曲线、DF曲线、波纹度曲线、表面粗糙度MOTIF、波纹度MOTIF曲线 | ||||
| 分析图表 | 负荷曲线、振幅分布曲线 | ||||
| 曲线补偿 | 抛物线、双曲线、圆锥、圆、二次曲线、倾斜补偿、无补偿 | ||||
| 滤波器 | 2CR、PC75、高斯(Gaussian Filter) | ||||
| 截止波长 | λc | 0.08、0.25、0.8、2.5、8.0mm | |||
| λs *5 | 2.5、8、25μm | ||||
| 取样长度 | 0.08、0.25、0.8、2.5、8.0、25.0mm | ||||
| 取样数 | ×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20 | ||||
| 任意长度 | 0.1-25mm | 0.1-50mm | |||
| 演算显示器 | 用户自定义 | 可选择想显示/演算的粗糙度参数 | |||
| 简易轮廓解析功能 | 阶差、阶差量、面积、坐标差 | ||||
| D.A.T功能 | 辅助无轨测量时的水平调整 | ||||
| 实时取样功能 | 保持驱动器停止状态下输入检出器的变位 | ||||
| 统计处理 | 可以进行3个参数的最大值、最小值、平均值、标准偏差、合格率、直方图的演算 | ||||
| 合否判断*6 | 最大值规则/16%规则/平均值规则/标准偏差(1σ, 2σ, 3σ) | ||||
| 测量条件存储 | 最大10件(演算显示器) | ||||
| 打印机 (内置热敏打印机) | 测量条件/演算结果/合否判断结果/每个间隔的演算结果/公差值/评价曲线/显示曲线/ 负荷曲线/振幅分布曲线/环境设定项目/统计结果(柱状图) | ||||
| 显示语言 | 适用16种语言(日语、英语、中文(繁体、简体)、韩语、德语、法语、意大利语、 西班牙语、葡萄牙语、捷克语、波兰语、瑞典语、土耳其语、匈牙利语、荷兰语) | ||||
| 存储功能 | 内置存储器： 测量条件(10件) 存储卡(选配)： 测量条件500件, 测量数据10000 件, 画面数据500件, 文本数据 10000件, 统计数据500件, 机器设定状态的备份1 件, 跟踪10数据保存10件 | ||||
| 外部输入功能 | USB I/F、Digimatic输出、RS-232C I/F、I/F (脚踏开关) | ||||
| 电源 | 电池 *充电时间/可测量次数 | 内置电池(Ni-MH 充电池) /AC适配器2种电源 *内置电池充电时间∶约4小时(根据环境温度有所不同) *电池寿命∶约1000次(根据使用条件、环境等不同有所不同) | |||
| 最大功耗 | 50W | ||||
| 外观尺寸 (W×D×H) | 演算显示器 | 275×198×109mm | |||
| 上下倾斜单元 | 130.9×63×99mm | ||||
| 驱动器 | 128×35.8×46.6mm | 154.5×35.8×46.6mm | |||
| 质量 | 演算显示器 | 1.7kg | |||
| 上下倾斜单元 | 0.4kg | ||||
| 驱动器 | 0.6kg | 0.64kg | |||
| 标准附件 | 检出器*7/ 标准测针*8 178-601 粗糙度标准片(Ra3μm) 270732 打印纸(标准型 : 5包装) 12BAL402 液晶保护膜(1装) 12BAG834 触控笔 12AAN041 携带皮套 AC适配器、电源线、 螺丝刀、十字螺丝刀、 六角扳手、触控笔、操作手册、速查手册、 保证书 | ||||
*1 : 只有选择VDA规格、ANSI规格以及JIS'82规格时才能演算。
*2 : 只有选择ISO'97规格时才能演算。
*3 : 只有选择JIS'01规格时才能演算。
*4 : 只针对ANSI规格才能演算。
*5 : 选择JIS'82规格时无效。
*6 : ANSI规格只能对于平均值规则。VDA规格下不可选择16%规则。
*7 : 根据SJ-410系列的机身编码，No.178-396或 No.178-397 为标准附属品。
*8 : 对应标准附属检出器的标准测针(No.12AAC731或No.12AAB403)为标准附属品。
