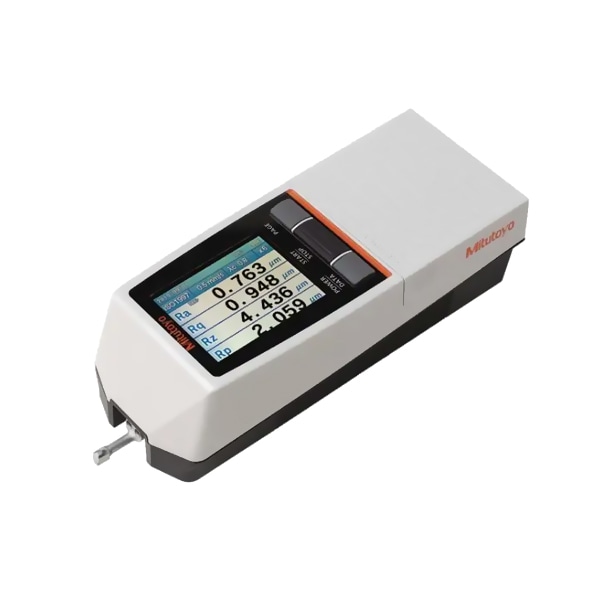

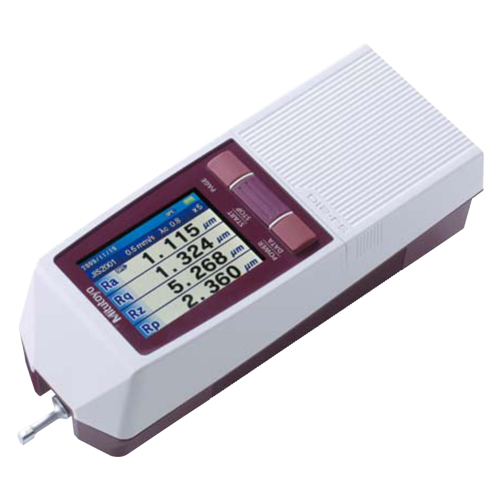

自营Mitutoyo三丰 SJ-210 表面粗糙度测量仪
产品亮点：小型表面粗糙度测量仪的终极版，犹如手动工具般的简单、易于现场使用、便于携带的小型表面形状测量机。
- 选配推荐
- 最新发布
产品详情
小型表面粗糙度测量仪的终极版，犹如手动工具般的简单、易于现场使用、便于携带的小型表面形状测量机。
小型、轻便、操作性非凡！
搭载了彩色LCD、并实现了可在显示器上表示表面粗糙度的波形。
小型表面粗糙度测量仪的终极版，犹如手动工具般的简单、易于现场使用、便于携带的小型表面形状测量机。

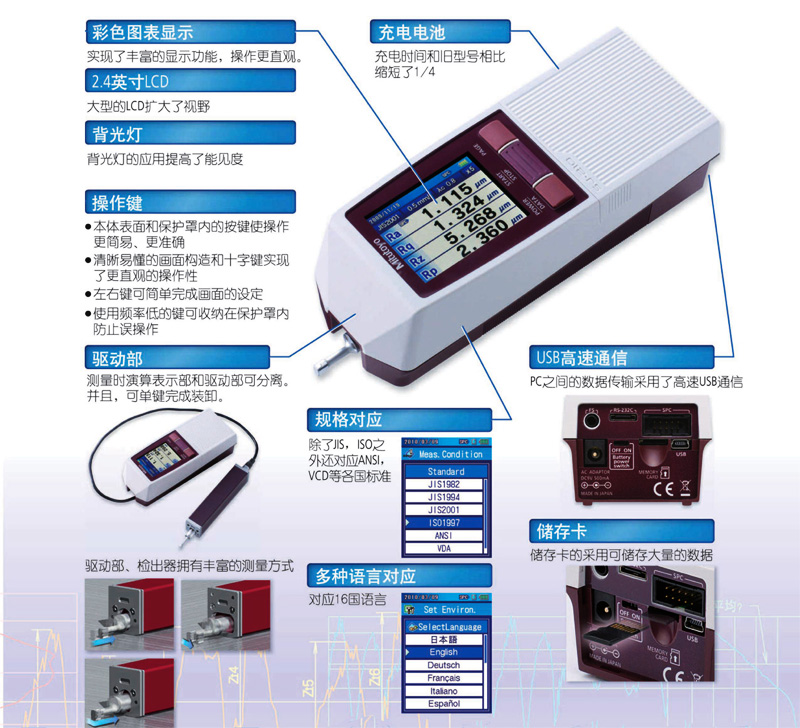

操作性提升
●搭载了附有背光灯的24寸彩色液晶显示屏：
搭载了识别度较高的彩色LCD、实现了丰富的显示功能，操作更直观。背光灯的彩用，即使是灰暗现场也不会影响操作。
●简单操作键的排列：
本体表面和保护罩内的按键使操作更简单、更准确。
高性能
●高性能的储存功能：
可储存10个测量条件，1个测量结果。
●可选配储存卡（选件）：
测量数据及测量条件可保存在储存卡上。
选配的储存卡可保存大量的数据。
●密码保护：
各种功能可单独设置密码，您可以防止错误操作和配置管理。
●多语言应对：
16国语言对应，可自由切换。
●测针报警功能：
超出设定的测量累计距离【界限值】时会有提醒。
丰富的解析及表示功能
●对应各种规格标准：
可对应JIS (JISB0601-2001,JIS-B0601-1994, JIS B0601-1982), VDA,ISO-1997 以及 ANSI的各种粗糙度规格。
●评价曲线等的曲线表示功能：
表示演算结果的基础上，还可表示每个区间的演算结果、评价曲线、负荷曲线、振幅分布曲线。

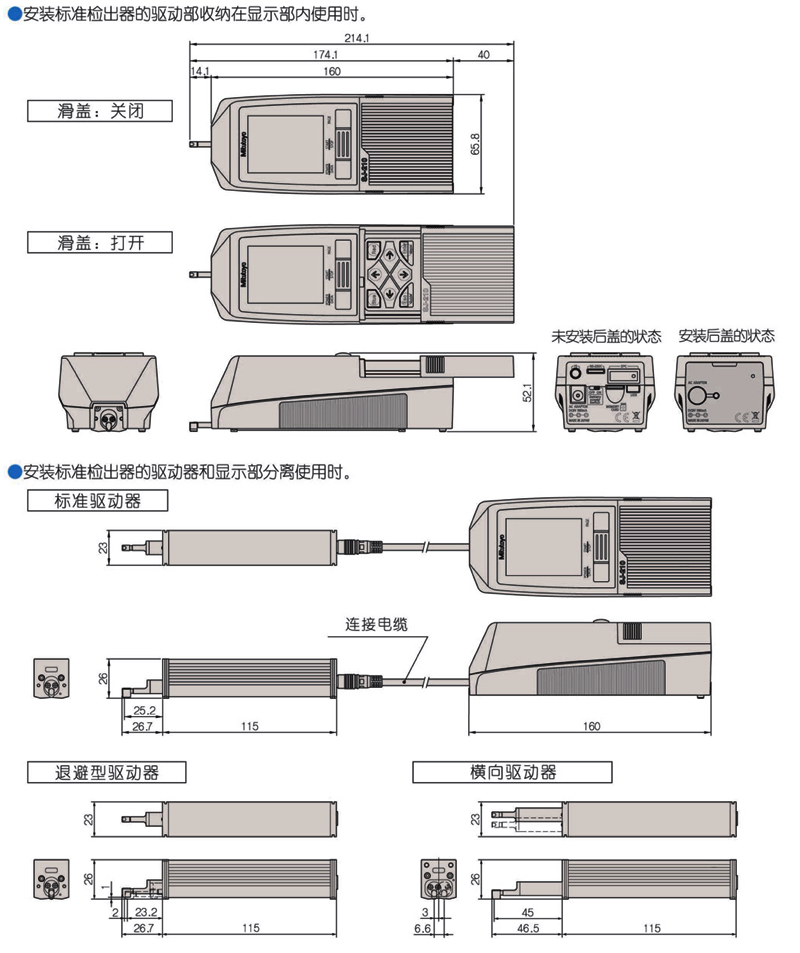

外观尺寸
显示部、驱动部
检出器
特点

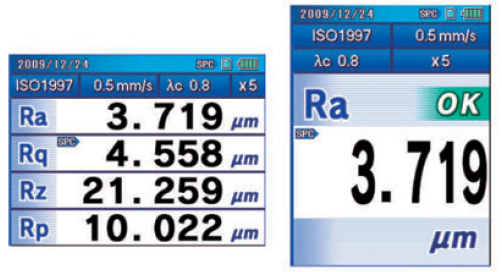

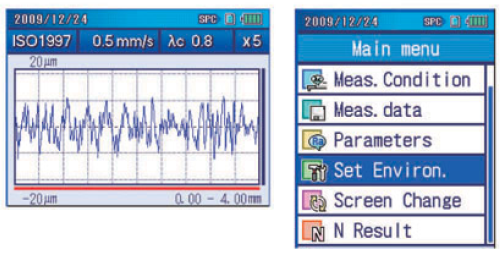

丰富的表示功能有助测量
●搭载了能见度良好的 2.4 英寸彩色图形LCD显示屏，背光灯的采用大幅度提高能见度。
● 不仅是测量结果，也可显示评价曲线、负荷曲线、振幅分布曲线。评价曲线可扩大或缩小。
● 横向表示、纵向表示可自由切换。
● 用彩色表示合格与否的判定结果。
● 演算结果大字体显示。
数据保存功能的强化
● 测量机内部可保存10个测量条件，与工件相对应的条件可同时读出。

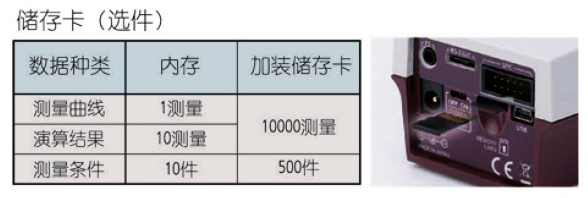

● 加装储存卡（选件）后可大量保存测量结果及测量条件。
● 丰富的输入输出功能
˙USB接口为标准配置。
˙RS-232C数显输出，打印输出，脚踏开关输入和丰富的输入输出通信号为标准配置。 测针报警功能
● 超出设定的测量累计距离（界限值）时会有警报表示提醒测量人员。（有效管理测针的磨耗等）；【界限值】可任意设定。
简单设定

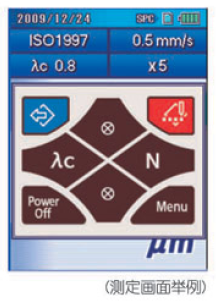

● 保护罩内的左右键可简单变更画面的设定。例如：可将测量画面的截取值，区间数简单切换。
多功能
● 多国语言（16国）对应可自由切换。
● 密码保护功能。
● 搭载了充电时间短，驱动时间长的充电电池。
参数设定和再计算功能
● 从画面选择所需要的参数。另外，从子菜单中也可简单的进行公差的设定。也可轻松实现测量后变更为其他参数进行再计算。
检出器、驱动部
内置可充电电池，充分发挥了便携表面粗糙度仪的测量优势

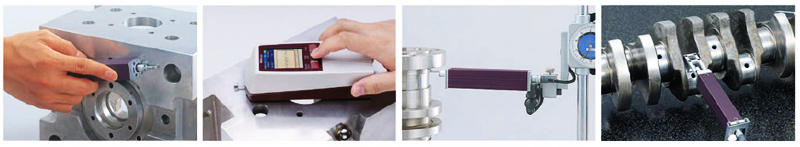

● 可对应侧壁、向上等各种姿势的测量。
● 可通过高度尺适配器等的附件，进行各种姿势和定位测量。

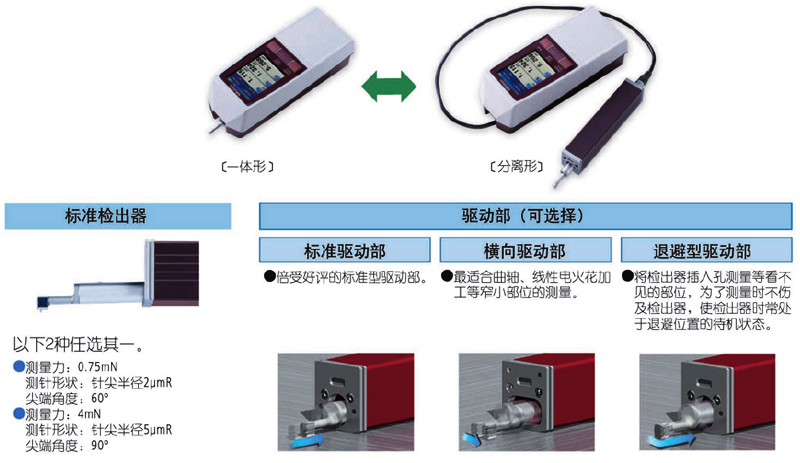

通过检出器、驱动部和显示部的组合实现各种系统的设置
● 高性能检出器（演算表示部一体型，分离型简单切换）

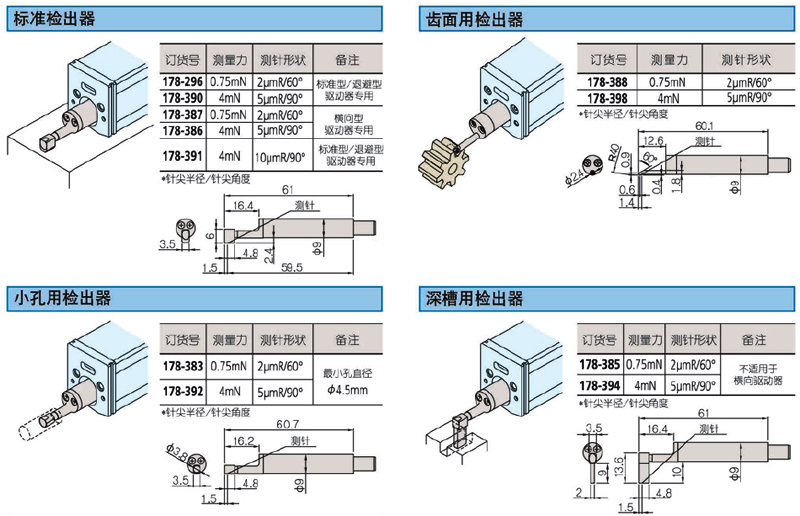

● 选件检出器（除了标准检出器以外，还配备了小孔用、极小孔用、齿面用、深槽用作为可选附件以供选择）
● 便携皮套（便于携带的携带皮套为标准配置）
型号（检出器型号） | 标准驱动器型 | 退避驱动器型 | 横向驱动器型 | ||||||||
SJ-210 (0.75mN型) | SJ-210 (4mN型) | SJ-210 (0.75mN型) | SJ-210 (4mN型) | SJ-210 (0.75mN型) | SJ-210 (4mN型) | ||||||
订货号 | mm | 178-560-01 | 178-560-02 | 178-562-01 | 178-560-02 | 178-564-01 | 178-564-02 | ||||
inch/mm | 178-561-01 | 178-561-02 | 178-563-01 | 178-563-02 | 178-565-01 | 178-565-02 | |||||
测量范围 | X轴 | 16mm | 5.6mm | ||||||||
Z轴 | 范围 | 360μm(﹣200μm～+160μm) | |||||||||
范围/分辨率 | 360μm/0.02μm,100μm/0.006μm,25μm/0.002μm | ||||||||||
测量速度 | 测量：0.25mm/s,0.5mm/s,0.75mm/s, 返回：1mm/s | ||||||||||
测量力/测针尖端形状 | 0.75mN型：0.75mN/2μmR60°, 4mN型：4Mn/5μmR90° | ||||||||||
导头压力 | 小于400mN | ||||||||||
适用标准 | JIS'82 / JIS'94 / JIS'01 / ISO'97 / ANSI / VDA | ||||||||||
评估轮廓 | 原始轮廓 / 粗糙度轮廓 / DF 轮廓 / 粗糙度 Motif 轮廓 | ||||||||||
评价参数 | Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc,RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp,Htp, R,Rx, AR（支持用户定义） | ||||||||||
分析图表 | 负荷曲线 / 振幅分布曲线 | ||||||||||
滤波 | Gaussian（高斯） , 2CR75 , PC75 | ||||||||||
截止波长 | λc | 0.08 , 0.25 , 0.8 , 2.5mm | |||||||||
λs | 2.5 , 8μm | ||||||||||
取样数（x n） | x1, x2, x3, x4, x5, x6, x7, x8, x9, x10,任意长度(0.3 -16.0mm: 0.01mm 间隔) | x1, x2, x3, x4, x5, x6, x7, x8, x9, x10, 任意长度(0.3 - 5.6mm: 0.01mm 间隔) | |||||||||
LCD尺寸规格 | 36.7×48.9mm | ||||||||||
显示语言 | 16国语言（日语、英语、德语、法语、意大利语、西班牙语、葡萄牙语、韩语、繁体中文、简体中文、捷克语、波兰语、匈牙利语、瑞典语、荷兰语） | ||||||||||
计算结果显示 | 垂直显示：1段/3段（放大）/可上下移动 水平显示：1段/4段（放大）/可上下移动（水平显示可左右切换） | ||||||||||
打印功能*1（使用分离式专用打印机） | 测量条件/计算结果/每个取样长度的计算结果/评价 轮廓/负荷曲线/振幅分布曲线/环境设置信息 | ||||||||||
外部I/O | USB I/F,Digimatic输出，打印机输出，RS-232C I/F,脚踏开关 I/F | ||||||||||
功能 | 用户自定义 | 可选择需要的参数计算和显示 | |||||||||
GO/NG判断*2 | 最大值/16%/ 标准偏差 | ||||||||||
存储测量条件 | 保存关闭电源时设置条件 | ||||||||||
存储功能 | 内置存储器: 测量条件(10 件), 存储卡 ( 选件): 500 件测量条件, 10000 件测量曲线, 500 个显示图像文本文件(测量条件/ 测量轮廓/ 评价轮廓/ 负荷曲线/ 振幅分布曲线) | ||||||||||
校准 | 输入数值自动校准方式/ 多次测量（最大5次）平均校准方式 | ||||||||||
节电功能 | 自动休眠功能（10-600sec）*3 | ||||||||||
电源 | 2种供电方式：内置电池（NI-MH可充点电池）和AC适配器 *充电时间：大约4小时（根据环境温度可能有变动） *电池寿命：大约1000次测量（根据使用条件/环境会有微小差异） | ||||||||||
外形（W×D×H） | 显示部 | 52.1×65.8×160mm | |||||||||
驱动部 | 115×23×26mm | ||||||||||
重量 | 大约500g（显示部+驱动部+标准检出器） | ||||||||||
标准附件 | 12BAA303连接电缆*4 178-601粗糙度样板 12BAK699携带皮套 12BAK700校准台 显示器保护膜 AC适配器 操作手册 速查手册 保证书 | 12BAA303连接电缆*4 178-605粗糙度样板 12AAE643点接触适配器 12AAE644V一型适配器 12BAK699携带皮套 12BAK700校准台 显示器保护膜 AC适配器 操作手册 速查手册 保证书 | |||||||||
