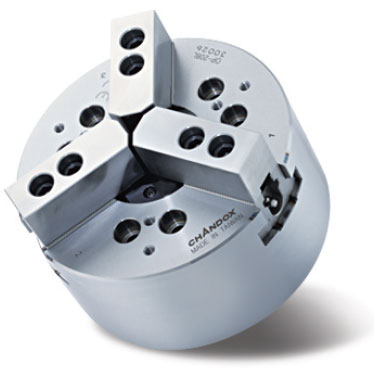

千岛CHANDOX长行程中空油压三爪卡盘OP-L图1
￥待询价（提交订单10分钟内获取专属报价单）

自营千岛CHANDOX长行程中空油压三爪卡盘OP-L

产品亮点：规格型号齐全，夹持能力好，使用寿命长
品　　牌
CHANDOX(千岛)
产品分类
三爪卡盘
型　　号
OP-L
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情
规格型号齐全，夹持能力好，使用寿命长

规格型号齐全，夹持能力好，使用寿命长

品牌厂家

千岛公司创立于1983，拥有自己的品牌CHANDOX及提供特殊设计服务，专注于卡盘全系列相关产品。专注于三个理念：第一，提供优质产品，提供设计创新的产品，提供专业制造的产品。以及四个坚持：坚持以最优秀的人才，坚持最先进的设备，坚持最创新的技术，坚持最完善的环境。千岛公司注重人才培养，设置先进的设备及仪器，运用创新和不断网上的制造技术生产出顾客满意的产品。

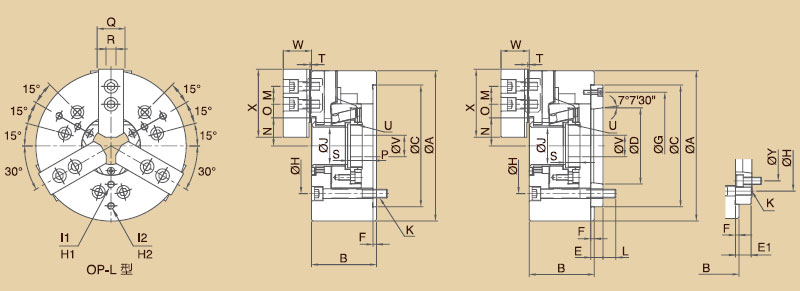

外观结构图
三爪卡盘
三爪卡盘

规格型号

型号 / 规格

主轴端番号

A

B

C

D

E

E1

F

G

H

H1

I1

H2

价格

(RMB)

(h6)

OP-206L

A2-5

173

87

140

82.563

15

-

5

116

104.8

PCDØ90

3-M8×1.25P

PCDØ140

立即询价

OP-208L

A2-6(A2-5)

215

103

170

106.375

17

23

5

150

133.4

PCDØ120

3-M8×1.25P

PCDØ170

 立即询价

OP-210L

A2-8(A2-6)

256

112

220

139.719

18

28

5

190

171.4

PCDØ160

3-M12×1.75P

PCDØ220

 立即询价



型号 / 规格

I2

J

K

L

M

N

N

O

O

P

P

Q

R

S

X

max.

min

max.

min.

max.

min.

OP-206L

3-M8×1.25P

45

6-M10×1.5P

15

20

39.07

33.46

21.05

10.6

11

-4

31

12

19

73

OP-208L

3-M8×1.25P

52

6-M12×1.75P

21

25

47.85

39.66

25.05

13.1

14.5

-7.5

35

14

20.5

95

OP-210L

3-M12×1.75P

75

6-M16×2P

22

30

61.34

52.06

29.05

12.6

8.5

-16.5

40

16

25

110



型号 / 规格

Y

通孔直径(mm)

柱塞行程(mm)

爪行程[直径] (mm)

最高回转速r.p.m.(min-1)

最大拉力

最大静夹持力

kgf (KN)

最大设定

油压压力kgf/cm2 (Mpa)

净重(kg)

搭配油压缸型号

夹持范围

kgf (KN)

OP-206L

-

45

15

10.8

4300

2140(21)

4080(40)

28(2.7)

14.9

P1246

Ø20~Ø173

OP-208L

104.8

52

22

16

3500

3360(33)

5910(58)

26(2.5)

37

P1552

Ø25~Ø215

OP-210L

133.4

75

25

18

3000

4280(42)

7540(74)

27(2.6)

40.6

P1875

Ø40~Ø256

 结构组成和工作原理：

三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
