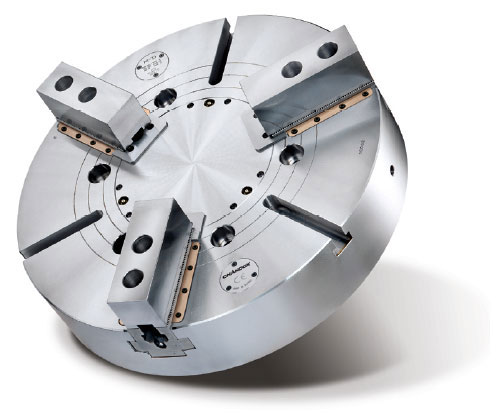

千岛CHANDOX中实油压三爪卡盘CL-DP图1
￥待询价（提交订单10分钟内获取专属报价单）

自营千岛CHANDOX中实油压三爪卡盘CL-DP

产品亮点：规格型号齐全，夹持能力好，使用寿命长
品　　牌
CHANDOX(千岛)
产品分类
三爪卡盘
型　　号
CL-DP
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情
规格型号齐全，夹持能力好，使用寿命长

规格型号齐全，夹持能力好，使用寿命长

品牌厂家

千岛公司创立于1983，拥有自己的品牌CHANDOX及提供特殊设计服务，专注于卡盘全系列相关产品。专注于三个理念：第一，提供优质产品，提供设计创新的产品，提供专业制造的产品。以及四个坚持：坚持以最优秀的人才，坚持最先进的设备，坚持最创新的技术，坚持最完善的环境。千岛公司注重人才培养，设置先进的设备及仪器，运用创新和不断网上的制造技术生产出顾客满意的产品。

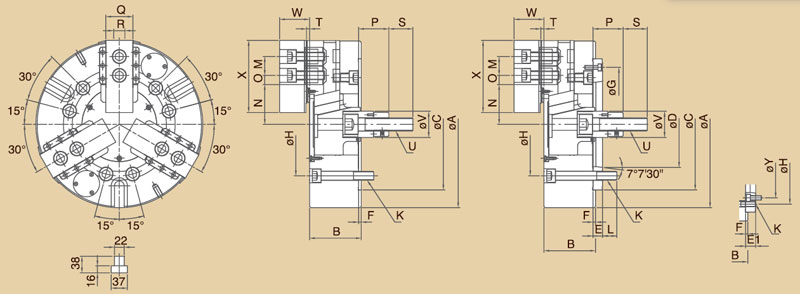

外观结构图
三爪卡盘
三爪卡盘

规格型号

型号 / 规格

主轴鼻端番号

A

B

C

D

E

E1

F

G

H

K

L

M

价格

RMB

(h6)

CL-15DP

A2-11

381

118

300

196.87

22

-

6

260

235

6-M20x2.5P

32

43

立即询价

CL-18DP

A2-11

450

118

300

196.87

22

-

6

260

235

6-M20x2.5P

32

43

立即询价

CL-21DP

A2-15(A2-11)

530

129

380

285.78

27

41

6

330.2

330

6-M24x3P

33

60

立即询价

CL-24DP

A2-15(A2-11)

610

129

380

285.78

27

41

6

330.2

330

6-M24x3P

33

60

立即询价

CL-32DP

A2-15(A2-11)

800

129

380

285.78

27

41

6

330.2

330

6-M24x3P

33

60

立即询价



型号 / 规格

N max.

N min.

O max.

O min.

P max.

P min.

Q

R

S

T

U

V

W

X

CL-15DP

69.1

60.97

58.05

40.05

104

69

62

25.5

55

7

M30×3.5P

60

68

165

CL-18DP

99.5

91.38

58.05

40.05

92

57

62

25.5

55

7

M30×3.5P

60

68

165

CL-21DP

80.5

72.41

101.8

41.8

96.95

61.95

65

25

55

7

M30×3.5P

60

75.5

180

CL-24DP

119

111.4

101.8

41.8

96.95

61.95

65

25

55

7

M30×3.5P

60

75.5

180

CL-32DP

119

111.4

197.8

41.8

97

61.95

65

25

55

7

M30×3.5P

60

75.5

180



型号 / 规格

柱塞行程

爪行程(直径)

最高回转速

最大拉力

最大静夹持力

最大设定油压压力

搭配油压

夹持范围

净重 (kg)

(mm)

mm

r.p.m (min-1)

kgf (KN)

kgf (KN)

kgf/cm2 (Mpa)

缸型号

CL-15DP

35

16

3000

8260 (81)

25290 (248)

32 (3.1)

L2035(L2035RE)

Ø68~Ø381

104.1

CL-18DP

35

16

2700

8260 (81)

25290 (248)

32 (3.1)

L2035(L2035RE)

Ø100~Ø450

138.5

CL-21DP

35

16

1900

8650 (85)

27000 (265)

33 (3.2)

L2035(L2035RE)

Ø80~Ø530

204.8

CL-24DP

35

16

1700

8650 (85)

27000 (265)

33 (3.2)

L2035(L2035RE)

Ø155~Ø610

260

CL-32DP

35

16

1100

8650 (85)

27000 (265)

33 (3.2)

L2035(L2035RE)

Ø155~Ø800

455.4

​ 结构组成和工作原理：

三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
