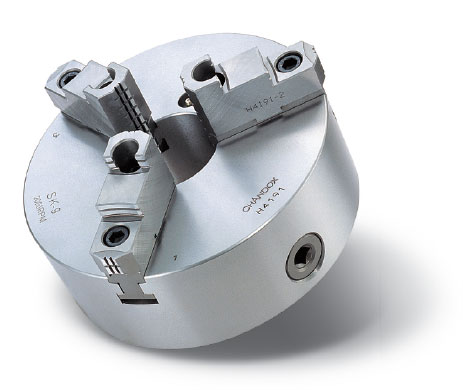

自营千岛CHANDOX强力型手动三爪卡盘SK
产品亮点：规格型号齐全，夹持能力好，使用寿命长
- 选配推荐
- 最新发布
产品详情
规格型号齐全，夹持能力好，使用寿命长
规格型号齐全，夹持能力好，使用寿命长
品牌厂家
千岛公司创立于1983，拥有自己的品牌CHANDOX及提供特殊设计服务，专注于卡盘全系列相关产品。专注于三个理念：第一，提供优质产品，提供设计创新的产品，提供专业制造的产品。以及四个坚持：坚持以最优秀的人才，坚持最先进的设备，坚持最创新的技术，坚持最完善的环境。千岛公司注重人才培养，设置先进的设备及仪器，运用创新和不断网上的制造技术生产出顾客满意的产品。

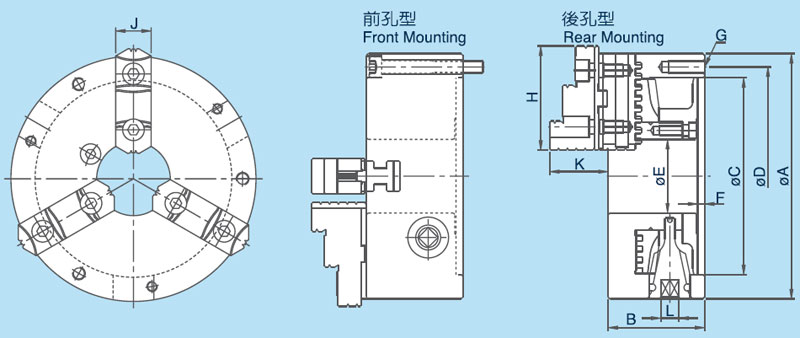

外观结构图
规格型号
型式 / 规格 | A | B | C | D | E | F | G | H | J | K | L | 最高回转速 | 把握范围 | 价格 | |
r.p.m.(min-1) | 外径把握 | 内径把握 | RMB | ||||||||||||
SK-04 | 112 | 58 | 80 | 95 | 24 | 4.5 | 3-M8x12.5P | 47 | 19 | 32 | 8 | 2500 | Ø3-Ø100 | Ø35-Ø93 | |
SK-05 | 132 | 60 | 100 | 115 | 32 | 4.5 | 3-M8x12.5P | 57 | 24 | 36 | 8 | 2500 | Ø3-Ø123 | Ø43-Ø122 | |
SK-06 | 167 | 66 | 130 | 147 | 45 | 5 | 3-M10×1.5P | 68 | 26 | 39 | 10 | 2000 | Ø8-Ø160 | Ø55-Ø150 | |
SK-07 | 193 | 76 | 155 | 172 | 58 | 5 | 3-M10×1.5P | 82 | 28 | 43 | 11 | 2000 | Ø8-Ø180 | Ø62-Ø170 | |
SK-08 | 203 | 76 | 160 | 176 | 58 | 5 | 3-M10×1.5P | 82 | 28 | 43 | 11 | 2000 | Ø8-Ø180 | Ø62-Ø170 | |
SK-09 | 233 | 84 | 190 | 210 | 70 | 5.5 | 3-M12×1.75P | 93 | 32 | 50 | 12 | 2000 | Ø11-Ø220 | Ø70-Ø210 | |
SK-10 | 273 | 86 | 230 | 250 | 89 | 5.5 | 3-M12×1.75P | 102 | 32 | 55 | 12 | 1800 | Ø12-Ø260 | Ø80-Ø250 | |
SK-12 | 310 | 96 | 260 | 285 | 105 | 7 | 3-M12×1.75P | 118 | 40 | 56 | 14 | 1800 | Ø15-Ø300 | Ø90-Ø290 | |
SK-16 | 405 | 122 | 345 | 375 | 160 | 8 | 6-M14×2P | 150 | 50 | 75 | 15 | 1500 | Ø30-Ø400 | Ø110-Ø380 | |
SK-20 | 500 | 140 | 420 | 458 | 205 | 5.5 | 6-M16×2P | 140 | 55 | 84 | 19 | 1000 | Ø25-Ø480 | Ø125-Ø460 | |
结构组成和工作原理：
三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
