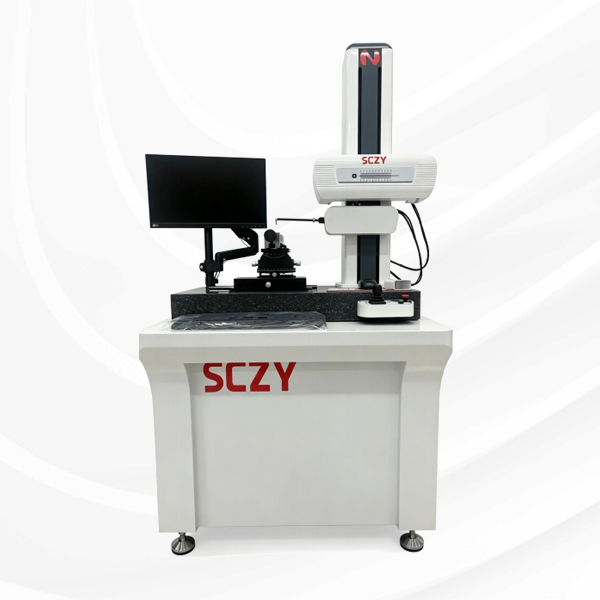

自营思诚资源SCZY SC-P100 触针接触式轮廓仪
产品亮点：SC-P100 触针接触式轮廓仪采用直角坐标测量法与高精密直线导轨基准，配合数字传感器与计算机软件数据处理，可实现尺寸、角度、位置公差及形状公差等多维度轮廓测量。该仪器测量范围覆盖 X 轴 100mm、Z1 传感器 40mm、立柱行程 500mm，分辨率达 0.1μm，并具备可调导轨速度与立柱移动速度，适用于多种零件表面轮廓的精密测绘场景。
- 选配推荐
- 最新发布
产品详情
产品介绍
该仪器为直角坐标测量法，触针接触式。X轴采用高精密的直线导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。

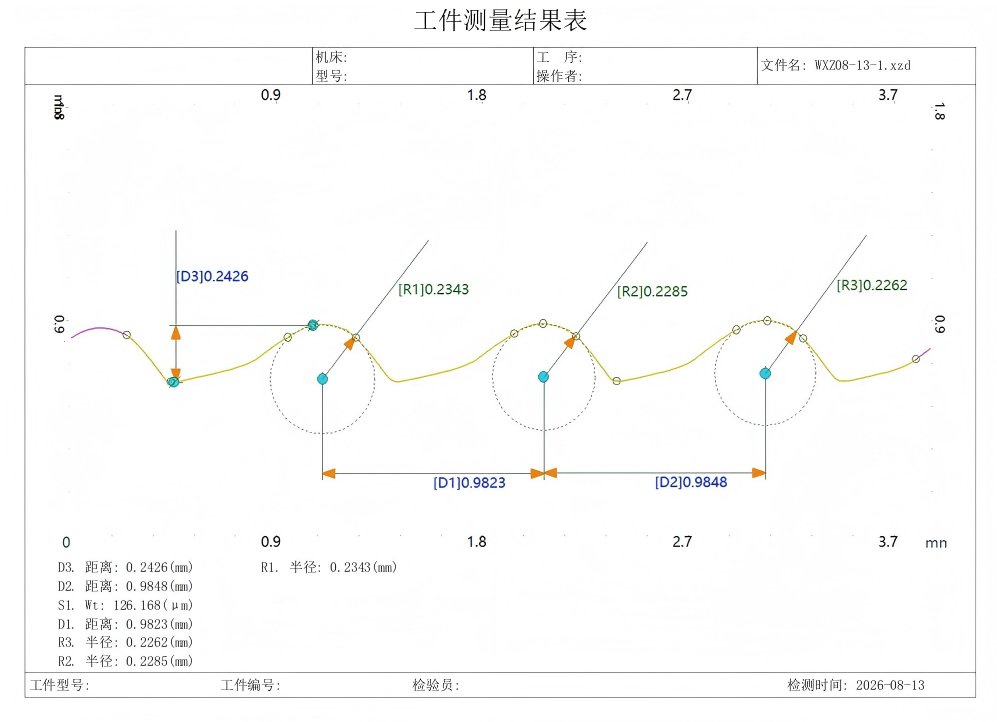

测量功能
尺寸：包含水平距离、垂直距离、线性距离、半径、直径夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆

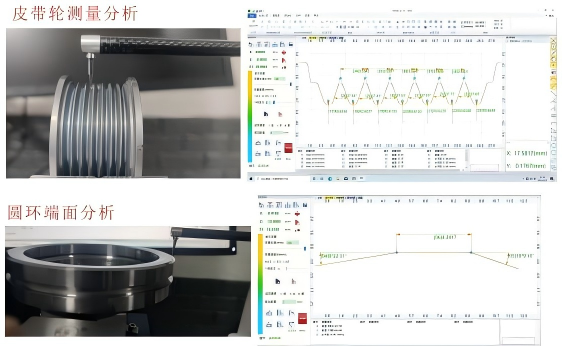

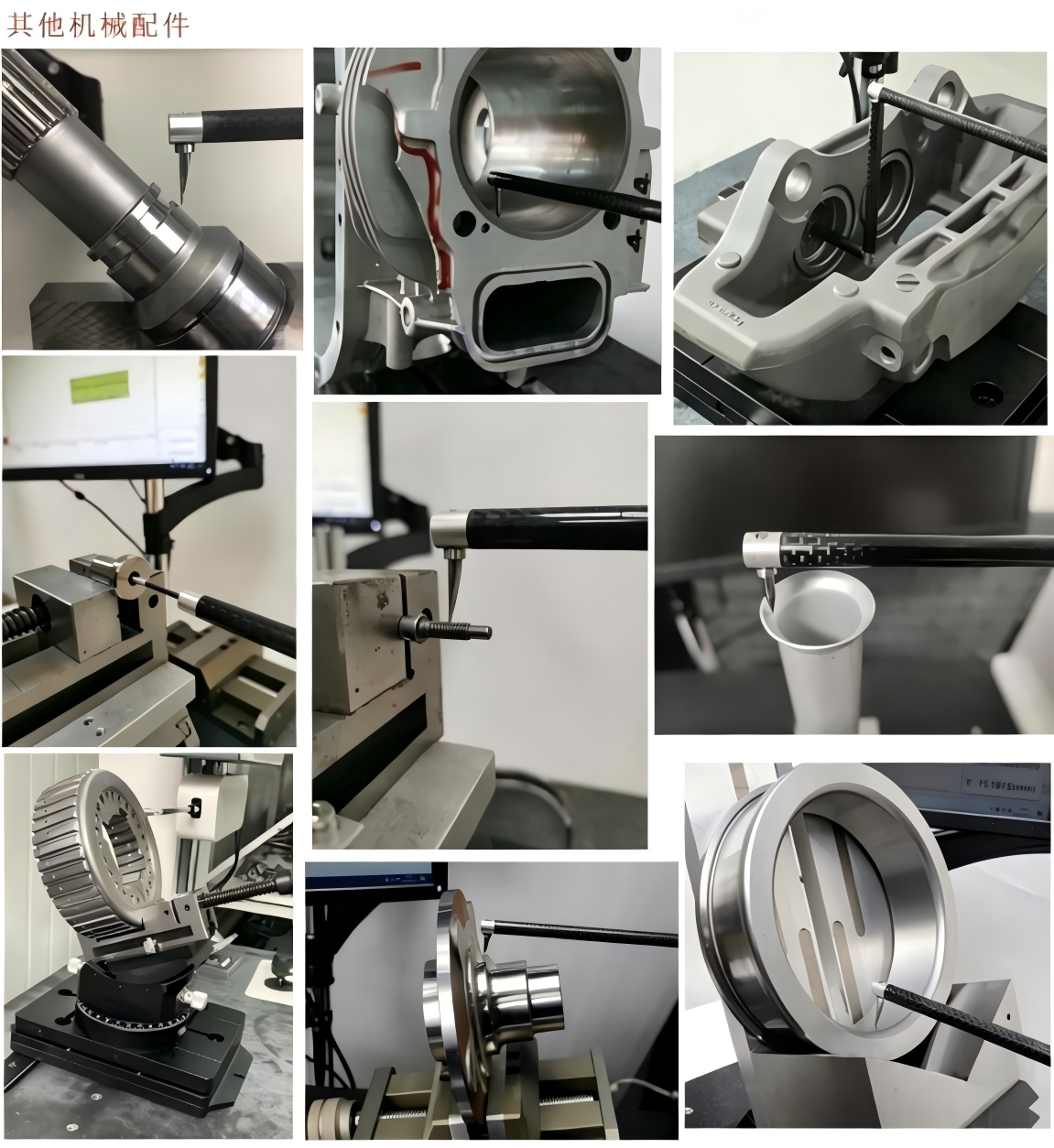

应用场景

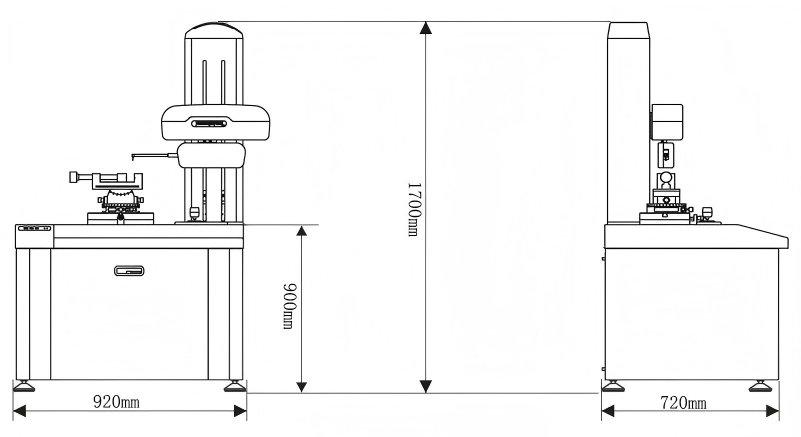

安装尺寸
| 产品（Product） | 包装(Packing) | 总重量 （Wt.kg） | 体积 （CBM m³） | ||||||
| Lx | Ly | Lz | Wt(kg) | Lx | Ly | Lz | Wt(kg) | ||
| 920 | 720 | 1700 | 350 | 950 | 800 | 1750 | 50 | 400 | 0.88 |
使用要求
功率需求：AC 220V±10% 50Hz
环境要求：温度(T)：10～30℃；相对湿度(RH)：＜85%安装地点无明显振源
单独地线
技术参数
| 项目 | 参数 | |
| 测量范围 | X 轴驱动器 | 100mm |
| Z1（传感器） | 40mm | |
| 立柱行程 | 500mm | |
| 指示精度 | X 轴 （L=X 轴移动导轨距离） | ±(0.8+0.02L)μm |
| Z1 轴 （H=Z1 轴方向测量高度） | ±(0.8+0.05H)μm | |
| 角度 | ≤±1' | |
| 圆弧 （R=标准圆弧值） | ≤±(1.2+R/12)μm | |
| X 轴 | 直线度 | 0.8μm/100mm |
| 分辨率 | 0.1μm | |
| 传感器 | 类型 | 光栅传感器 |
| 分辨率 | 0.05μm | |
| 测针 | 12°单切面测针 R:0.025mm | |
| 爬坡角度 | 上升77° 下降88° | |
| 测量方式 | 传感器移动 | |
| 运动控制 | 导轨速度 | 0.02mm 至 6mm/s |
| 立柱移动速度 | 0.1mm 至 10mm/s | |
| 测量速度 | 0.02mm 至 5.0mm/s | |
| 部件名称 | 项目名称 | 数量 | |
| 机械部分 | 主机仪器架 | 1 | |
| 大理石工作台 | 1 | ||
| 直线导轨驱动器 | 1 | ||
| 电动立柱 | 1 | ||
| 光栅传感器 | 1 | ||
| 调整工作台 | 水平调整系统 外观尺寸：250*180*40mm 调整范围：15mm | 1 | |
| 回转及角度调试系统 360度旋转 ±25角度倾斜 | 1 | ||
| 平口装夹系统 钳口宽：50mm 钳口深25mm | 1 | ||
| 校正标准件 | 1 | ||
| 测杆测针 | Φ3*21mm R25μm 12°单切面测针 | 2 | |
| Φ8*150mm 测杆 | 1 | ||
| 电器部分 | 电器控制系统 | 1 | |
| 品牌电脑 | 1 | ||
| HP 喷墨打印机 | 1 | ||
| 测量软件 | 1 | ||
| 资料 | 使用说明书 | 1 | |
| 产品保修卡 | 1 | ||
| 产品装箱单 | 1 | ||
| 合格证 | 1 | ||
| 设备验收单 | 1 | ||
| 工具箱 | 1 |
