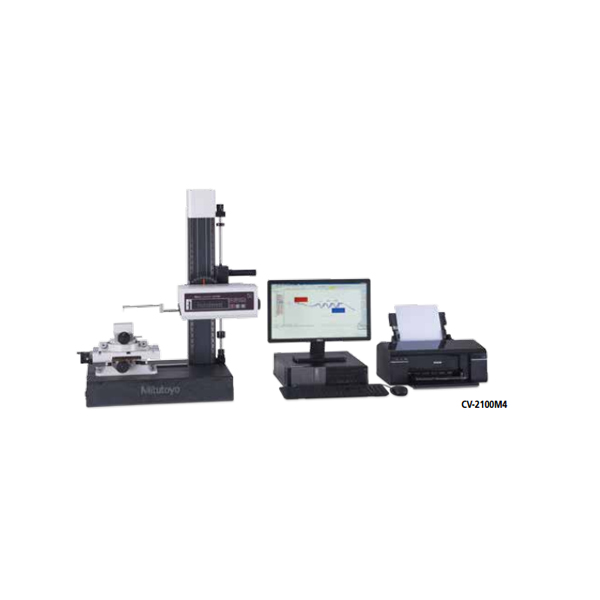

日本三丰Mitutoyo三丰轮廓仪CV-2100N4图1
￥待询价（提交订单10分钟内获取专属报价单）

自营日本三丰Mitutoyo三丰轮廓仪CV-2100N4

产品亮点：三丰轮廓仪CV-2100N4 218 系列Contracer(轮廓仪)CV-2100 系列 高精度+ 高功能+ 高可操作性= 轮廓测量仪......
品　　牌
Mitutoyo(三丰)
产品分类
轮廓仪
型　　号
G629443967919E
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情
三丰轮廓仪CV-2100N4 218 系列Contracer(轮廓仪)CV-2100 系列 高精度+ 高功能+ 高可操作性= 轮廓测量仪......

218 系列Contracer(轮廓仪)CV-2100 系列

高精度+ 高功能+ 高可操作性= 轮廓测量仪

卓越的操作性和多功能性掀起轮廓测量系统的新境界!彻底分析了轮廓测量系统的全部操作，更新了功能。

实现『简便· 准确· 快速』测量的轮廓形状测量仪CV-2100N4

• 与测量操作相关的配置集中设置在主机前面，大幅减少了操作流程。

• 轮廓仪对X 轴位置定位时，可在全测量范围内通过电动飞梭轮粗微调整，轻松进行。

• 轮廓仪装配了新开发的可以简便快速垂直移动的台架(仅CV-2100M4 装配)，Z 轴方向的测量高度可以轻松快速的接近或退避。

• Z1 轴(检出器) 装配了新开发的高精度圆弧标尺。直接读取测针尖端的圆弧轨道，能缩小检出器导致的误差，确保高精度和高分辨力。无需像模拟检测方式那样切换测量倍率，或在每次调整倍率时进行校正操作，可在全测量范围内进行测量。

• 三丰轮廓仪可根据用途选择CV-2100M4/N4 主机，选配数据处理装置(笔记本或台式电脑)。

产品图片

技术参数

  CV-2100M4 CV-2100N4
测量范围 X轴 100mm
Z1轴 (检出器) 50mm
上下移动量 (Z轴立柱) 350mm —
X轴倾角范围 ±45º
分辨力 X轴 0.1µm
Z1轴 0.1µm
驱动方式 X轴 电动 (0 - 20mm/s)
上下移动 (Z轴立柱) 手动 (快速上下动、微动) —
测量速度 0.02~5mm/s
直线精度 (X轴水平位置时) 2.5µm/100mm
指示精度
(20ºC)		 X轴 ± (2.5+0.02L) µm   L：测量长度 (mm)
Z1轴 ±(2.5+|0.1H|)  µm  H=为水平位置上的测量高度±25mm以内
测量方向 向前/向后
测量面方向 向下
测力 30±10mN (3gf)
测针跟踪角度(以标准配件测针为例) 向上77º、向下87º  (根据表面粗糙度而定)
尺寸 (幅度×深度×高度) 745×450×885mm 651×143×138.5mm
重量 145.8 kg 5.8 kg
