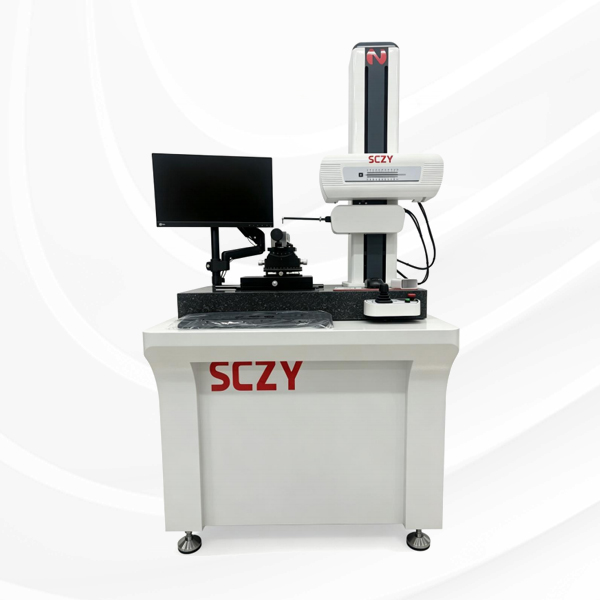

自营思诚资源SCZY SC-RP100 触针接触式粗糙度轮廓仪

产品介绍

该仪器为直角坐标测量法，触针接触式。X轴采用高精密的直线导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。

技术亮点

◆无需转换传感器、测针；实现一次测量粗糙度、波纹度、轮廓同时分析

◆可测量细微部位、深孔、深槽部位的粗糙度、波纹度

◆X轴采用直线导轨，无磨损，精度高，寿命长

◆Z1轴采用进口数字式传感器，精度高、线性好

◆简易的测针更换设计，一次安装，无需校正

◆软件支持中英文一键切换，支持win7、win10、win11系统

◆软件标注与CAD标注一样，圆弧、线自动识别

◆支持DXF格式文件导入、导出，定制CAD格式导出

◆支持连续标注、基准标注、支持任意插入点

◆支持图形自由旋转及坐标自由旋转

◆原始数据自动保存，便于多次标注

◆镜像功能，可保存标注后文件

◆可对X、Z1轴当前位置进行监控

◆具有测针自动接触、自动抬起、自动回退功能

◆可以对操作进行无限次的撤销及恢复操作

◆即使在非比例放大的情况下，也能进行正常的角度、圆弧、水平、垂直、线性等标注。

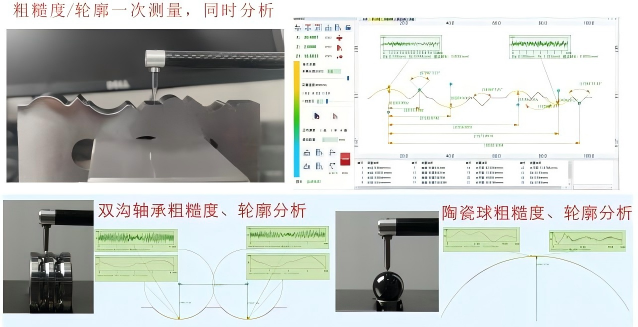

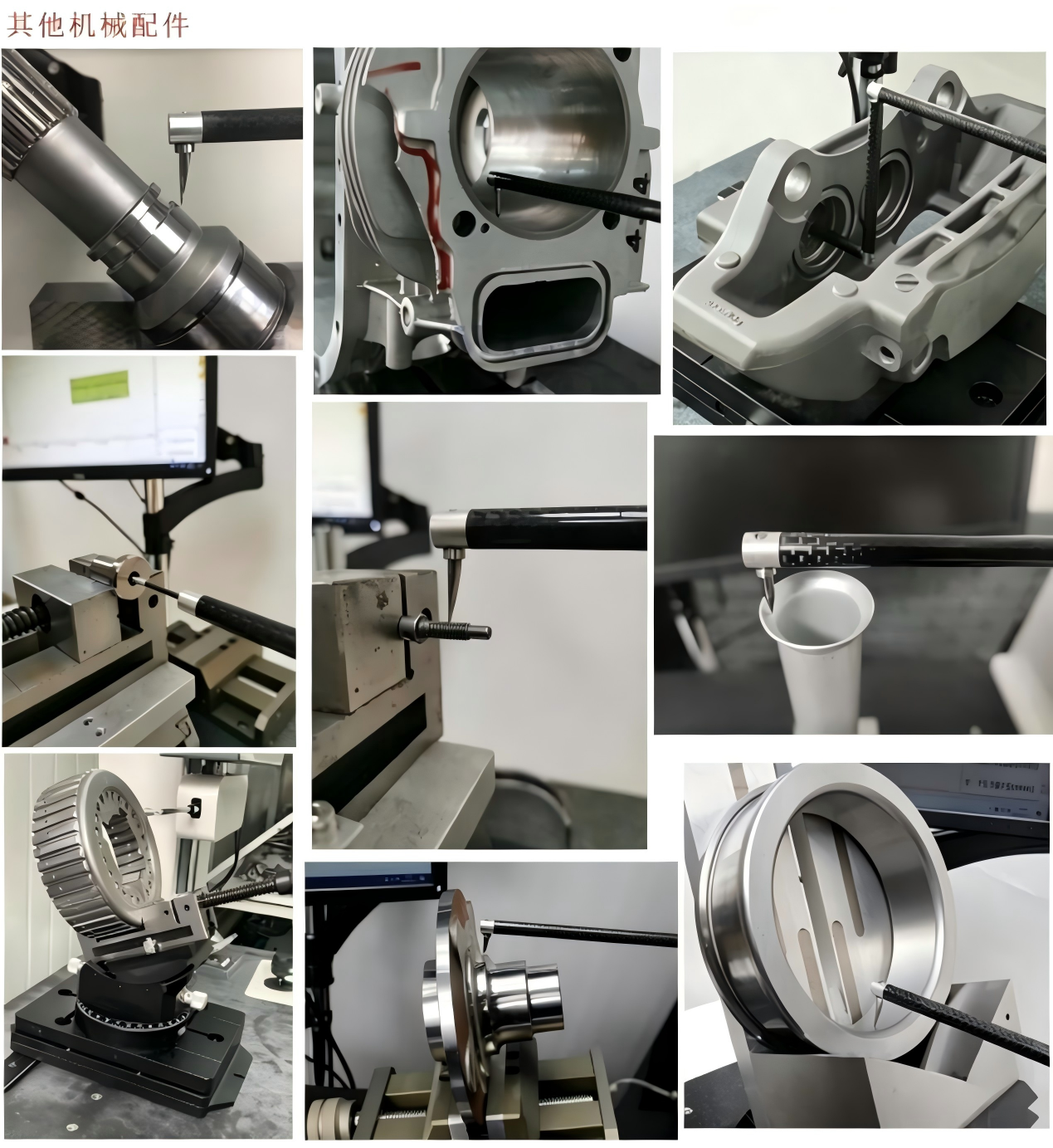

应用场景

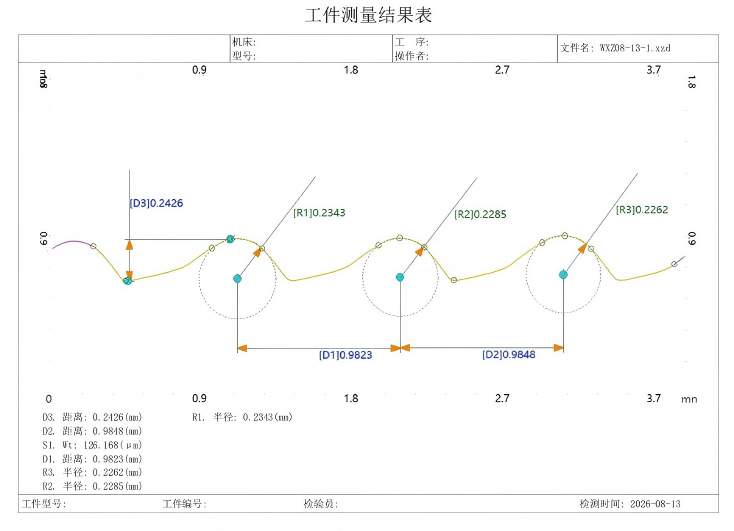

测量功能

尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆

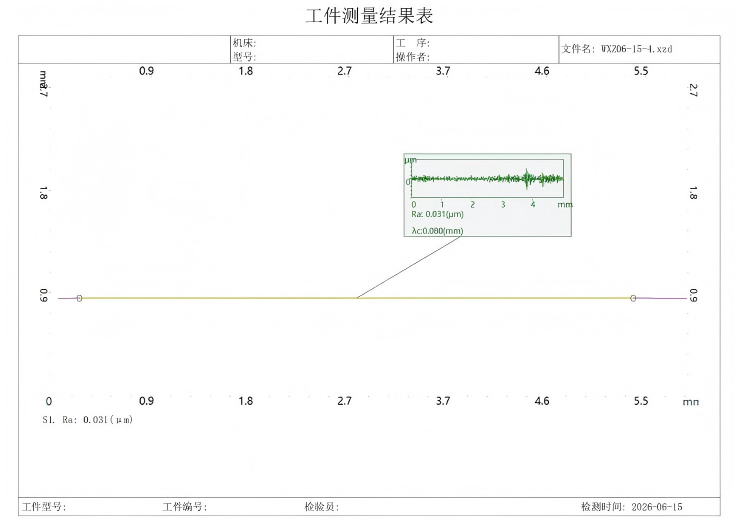

粗糙度分析：Ra、Rq、Rz、Rp、Rt、Rsk、Rsm、Rc、Rz(DIN)、R3z、Rz(jis)、Rpmax、Rpm、Rku、Rdq/R△q、RδC、Mr1、Mr2、Rpk、Rvk、Rk、Rdc、A1、A2、Rx、AR、Rpc、Rmax、Rz-ISO、4um、Ry
波纹度分析：Wt、Wa、Wp、Wv、Wq、Wc、Wku、Wsk、W、Wx、Wz、Wsm、Wdc、Wte、Wmr、Aw、C(Wmr)、Wmr(C)、Wdq/W△q
原始轮廓分析：Pt、Pa、Pp、Pv、Pq、Pc、Pku、Psk、Pdq/p-q、Psm、Pdc、Pmr(c)、Pz、Pmr、C(pmr)

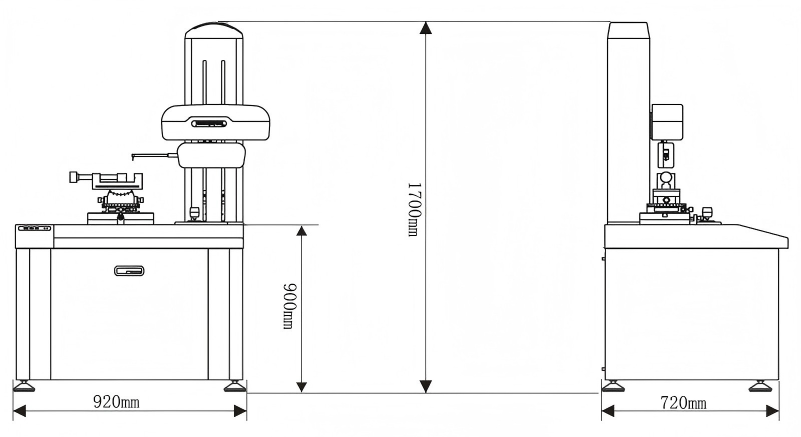

安装尺寸

使用要求

功率需求： AC 220V±10% 50Hz
环境要求：温度(T)：10～30℃；相对湿度(RH)：＜85%
安装地点无明显振源
单独地线

技术参数
