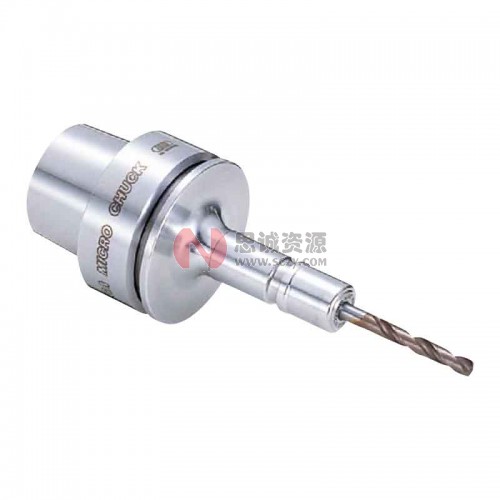

自营BIG大昭和 HSK E型美夹微型刀柄

产品亮点:美夹微型刀柄采用最小螺母外径 Φ10 的超纤细设计,可减少工件干涉,能高精度支持小径钻孔加工,且有高刚性锥体型与直柄型可选,适配极小径立铣刀加工并支持高速运转。
品  牌
BIG(大昭和)
产品分类
筒夹刀柄
型  号
HSK-E
配送仓库
国内仓库
货  期
预计15个工作日发货
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询:0769-22186189

产品详情

采用最小螺母外径Φ10的超纤细设计,防止工件干涉,高精度地支持小径钻孔加工

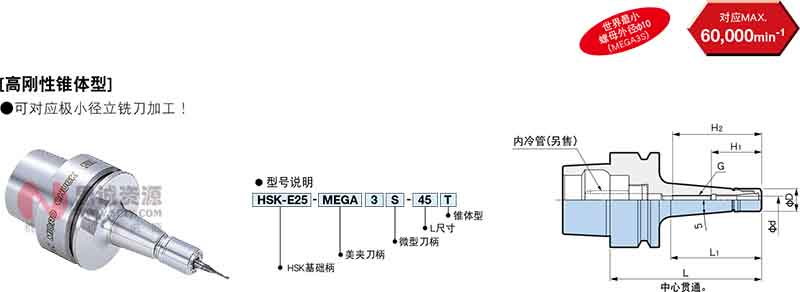

E型 (DIN 69893-5)

型号夹持直径
φd
φDLL1H1H2G对应夹套质量
(kg)
HSK-E25-MEGA3S-45T※0.45 ~ 3.2510453222(32)NBC3S-□0.06
HSK-E25-MEGA3S-60T604838M4 P0.70.08
HSK-E25-MEGA4S-45T※0.45 ~ 4.0512453326.5(32)NBC4S-□0.07
HSK-E25-MEGA4S-60T604941M5 P0.80.10
HSK-E25-MEGA6S-45T※0.45 ~ 6.0514453328.5(31)NBC6S-□0.08
HSK-E25-MEGA6S-60T604940M7 P0.750.10
HSK-E32-MEGA3S-60T0.45 ~ 3.251060352238M4 P0.7NBC3S-□0.15
HSK-E32-MEGA3S-75T7550380.17
HSK-E32-MEGA4S-45T※0.45 ~ 4.0512452326.5(26)NBC4S-□0.14
HSK-E32-MEGA4S-60T603546M5 P0.80.16
HSK-E32-MEGA6S-45T※0.45 ~ 6.0514452328.5(28)NBC6S-□0.14
HSK-E32-MEGA6S-60T603638M7 P0.750.17
HSK-E32-MEGA8S-60T※2.95 ~ 8.0518603831(43)NBC8S-□0.20
HSK-E40-MEGA3S-60T0.45 ~ 3.251060352239M4 P0.7NBC3S-□0.23
HSK-E40-MEGA3S-75T7550380.25
HSK-E40-MEGA4S-60T0.45 ~ 4.0512603526.544M5 P0.8NBC4S-□0.24
HSK-E40-MEGA4S-75T7550470.27
HSK-E40-MEGA6S-60T※0.45 ~ 6.0514603528.5(42)NBC6S-□0.24
HSK-E40-MEGA6S-75T755049M7 P0.750.28
HSK-E40-MEGA6S-90T9065490.32
HSK-E50-MEGA3S-80T0.45 ~ 3.251080492238M4 P0.7NBC3S-□0.5
HSK-E50-MEGA4S-80T0.45 ~ 4.05124826.547M5 P0.8NBC4S-□0.5
HSK-E50-MEGA6S-80T0.45 ~ 6.05144928.549M7 P0.75NBC6S-□0.5

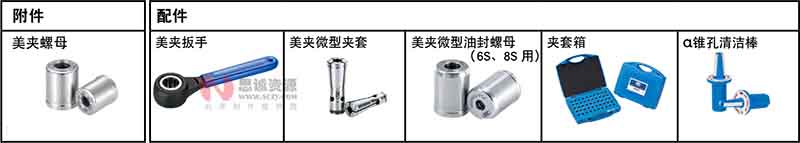

1. 附带螺母。夹套、扳手请另行订购。

2. 带※型号的不可使用轴向调节螺丝。H2()中的尺寸为最大刃具插入量。

3. 请注意: 使用时的转速受机床刚性和刃具平衡性的影响较大。

因此,请将机床转速从低速开始,缓慢调整至合适的转速。

4. 不附带内冷管。

E型 (DIN 69893-5)

型号夹持直径
φd
φDLL1H1H2G对应夹套质量
(kg)
HSK-E25-MEGA4S-45※0.45 ~ 4.0512453126.5(32)NBC4S-□0.06
HSK-E25-MEGA4S-60604642M5 P0.80.08
HSK-E25-MEGA6S-45※0.45 ~ 6.0514453228(31)NBC6S-□0.07
HSK-E25-MEGA6S-60604728.541M7 P0.750.08
HSK-E32-MEGA3S-45※0.45 ~ 3.2510452322(31)NBC3S-□0.13
HSK-E32-MEGA4S-450.45 ~ 4.0512452226.531M5 P0.8NBC4S-□0.14
HSK-E32-MEGA4S-606034460.15
HSK-E32-MEGA6S-45※0.45 ~ 6.0514452228.5(28)NBC6S-□0.14
HSK-E32-MEGA6S-60603538M7 P0.750.15
HSK-E40-MEGA3S-40※0.45 ~ 3.2510401922(24)NBC3S-□0.21
HSK-E40-MEGA4S-600.45 ~ 4.0512603426.544M5 P0.8NBC4S-□0.23
HSK-E40-MEGA6S-45※0.45 ~ 6.0514452327.5(27)NBC6S-□0.22
HSK-E40-MEGA6S-60※603528.5(42)0.23
HSK-E50-MEGA3S-50※0.45 ~ 3.2510502022(30)NBC3S-□0.5
HSK-E50-MEGA4S-50※0.45 ~ 4.0512502126.5(30)NBC4S-□0.5
HSK-E50-MEGA4S-80804447M5 P0.80.5
HSK-E50-MEGA6S-55※0.45 ~ 6.0514552628.5(35)NBC6S-□0.5
HSK-E50-MEGA6S-80804449M7 P0.750.5

1. 附带螺母。夹套、扳手请另行订购。

2. 带※型号的不可使用轴向调节螺丝。H2( )中的尺寸为最大刃具插入量。

3. 请注意: 使用时的转速受机床刚性和刃具平衡性的影响较大。

因此,请将机床转速从低速开始,缓慢调整至合适的转速。

4. 不附带内冷管。
