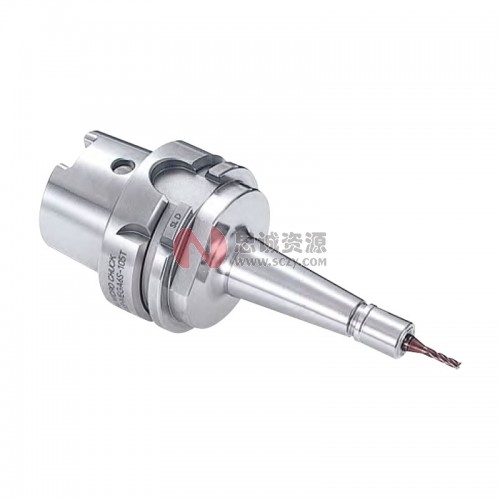

自营日本BIG美夹微型刀柄HSK A型

世界最小，螺母外径Φ10的超细设计。 可将夹具、工件的干涉控制在最小的高速刀柄。

世界最小，螺母外径Φ10的超细设计。

可将夹具、工件的干涉控制在最小的高速刀柄。

可对应极小径立铣刀加工。

---

[高刚性锥体型]

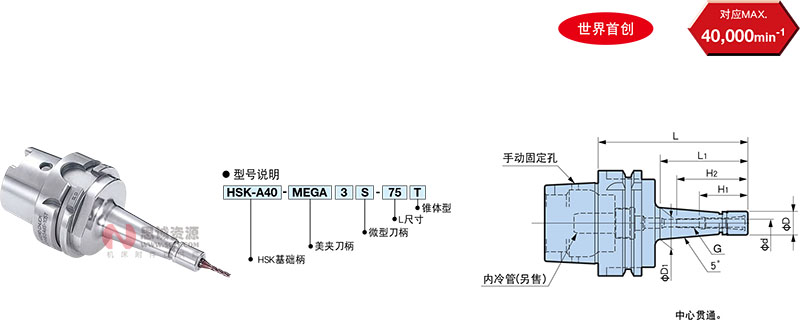

A型（DIN 69893-1）(ISO 2164)

型号	夹持直径 φd	φD	φD1	L	L1	H1	H2	G	对应夹套	质量 （kg）
HSK-A40-MEGA3S-75T	0.45 ～ 3.25	10	16	75	44	22	38	M4 P0.7	NBC 3S-□	0.28
HSK-A40-MEGA3S-90T			18	90	60					0.31
HSK-A40-MEGA4S-60T	0.45 ～ 4.05	12	14	60	27	26.5	44	M5 P0.8	NBC 4S-□	0.27
HSK-A40-MEGA4S-90T			20	90	60		47			0.33
HSK-A40-MEGA4S-105T			23	105	76					0.37
HSK-A40-MEGA6S-60T※	0.45 ～ 6.05	14	16	60	29	28.5	（40）	－	NBC 6S-□	0.28
HSK-A40-MEGA6S-75T			19	75	45		49	M7 P0.75		0.31
HSK-A40-MEGA6S-90T			21.5	90	60					0.34
HSK-A40-MEGA6S-105T			25	105	76					0.39
HSK-A50-MEGA6S-105T	0.45 ～ 6.05	14	22.5	105	66	28.5	49	M7 P0.75	NBC 6S-□	0.6
HSK-A63-MEGA3S-75T	0.45 ～ 3.25	10	14	75	36	22	38	M4 P0.7	NBC 3S-□	0.8
HSK-A63-MEGA3S-120T			21.5	120	81					0.9
HSK-A63-MEGA4S-75T	0.45 ～ 4.05	12	15.5	75	36	26.5	47	M5 P0.8	NBC 4S-□	0.9
HSK-A63-MEGA4S-90T			18	90	51					0.9
HSK-A63-MEGA4S-120T			23.5	120	81					1.0
HSK-A63-MEGA6S-60T	0.45 ～ 6.05	14	15.5	60	23	28.5	37	M7 P0.75	NBC 6S-□	0.8
HSK-A63-MEGA6S-75T			17	75	36		48			0.9
HSK-A63-MEGA6S-90T			20	90	51		49			0.9
HSK-A63-MEGA6S-105T			22.5	105	66					0.9
HSK-A63-MEGA6S-120T			25	120	81					1.0
HSK-A63-MEGA6S-135T			27.5	135	96					1.0
HSK-A63-MEGA8S-90T	2.95 ～ 8.05	18	23.5	90	51	31	50.5	M9 P0.75	NBC 8S-□	0.9
HSK-A63-MEGA8S-120T			28.5	120	81					1.1
