BIG大昭和 FMH H型面铣刀柄图1BIG大昭和 FMH H型面铣刀柄图2BIG大昭和 FMH H型面铣刀柄图3BIG大昭和 FMH H型面铣刀柄图4
待询价(提交订单10分钟内获取专属报价单)

自营BIG大昭和 FMH H型面铣刀柄

产品亮点:具备中心内冷功能,冷却液、空气可经内部直达刀尖,助力加工冷却 。适配多种规格,附带刀盘紧固螺栓,选用不带内冷孔刀盘时,能借带内冷孔螺栓供冷却液,满足不同刀盘适配需求 。
品  牌
BIG(大昭和)
产品分类
筒夹刀柄
型  号
FMH
配送仓库
国内仓库
货  期
预计15个工作日发货
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询:0769-22186189

产品详情

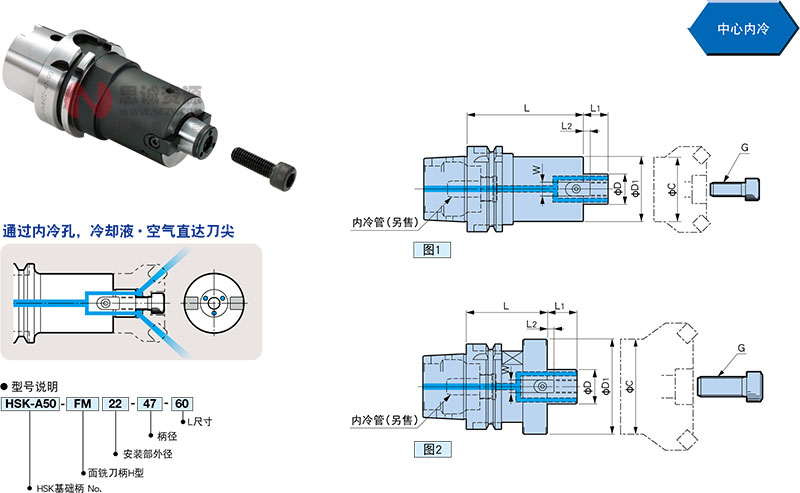

冷却液、空气可通过内部直达刀尖的面铣刀柄


型号φD (h6)φD1LL1传动键G质量 (kg)最小法兰直径
φC
L2W
HSK-A50-FMH22-47-60222476018510M100.836
HSK-A50-FMH22-47-90901.2
HSK-A50-FMH27-60-60227606020612M121.046
HSK-A50-FMH27-60-90901.3
HSK-A63-FMH22.225-47-60122.2254760173.58M101.339
HSK-A63-FMH22.225-47-90901.7
HSK-A63-FMH25.4-70-60225.470602259.5M121.846
HSK-A63-FMH25.4-70-90902.5
HSK-A63-FMH25.4-70-1501504.1
HSK-A63-FMH31.75-76-60231.75766030712.7M162.063
HSK-A63-FMH31.75-76-90902.756
HSK-A63-FMH16-37-4511637451658M 81.028
HSK-A63-FMH22-47-60122476018510M101.336
HSK-A63-FMH22-47-90901.7
HSK-A63-FMH22-47-1501502.5
HSK-A63-FMH22-60-60222606018510M101.438
HSK-A63-FMH22-60-90901.8
HSK-A63-FMH27-60-60227606020612M121.646
HSK-A63-FMH27-60-90902.3
HSK-A63-FMH32-96-60232966022714M162.058
HSK-A100-FMH22.225-47-105122.22547105173.58M103.439
HSK-A100-FMH22.225-47-1501504.0
HSK-A100-FMH22.225-47-2002004.7
HSK-A100-FMH22.225-47-2502505.3
HSK-A100-FMH22-47-1051224710518510M103.436
HSK-A100-FMH22-47-1501504.0
HSK-A100-FMH22-47-2002004.7
HSK-A100-FMH22-47-2502505.4
HSK-A100-FMH22-60-60122606018510M102.949
HSK-A100-FMH22-60-1051053.938
HSK-A100-FMH22-60-1501505.4
HSK-A100-FMH22-60-2002006.1
HSK-A100-FMH22-60-2502507.2
HSK-A100-FMH27-60-60127606020612M122.946
HSK-A100-FMH27-60-90903.7
HSK-A100-FMH27-60-1501505.0
HSK-A100-FMH27-76-60127766020612M123.248
HSK-A100-FMH27-76-90904.362
HSK-A100-FMH27-76-1501506.5
HSK-A100-FMH32-96-60232966022714M163.858
HSK-A100-FMH32-96-90905.580
HSK-A100-FMH32-96-1501508.9
HSK-A100-FMH40-100-7524010075268.516M20 (MBA-M20H)4.980
HSK-A100-FMH40-100-1051056.8

1. 质量不包含刀盘。

2. 附带刀盘紧固螺栓。

附带的紧固螺栓不合适时,请参照C30的紧固螺栓表另行选择。

3. 如果使用不带内冷孔的刀盘,可通过带内冷孔的紧固螺栓供给冷却液。

4. 关于紧固螺栓MBA-M20H的具体尺寸,请参阅C30。

5. 不附带内冷管。

6. φC表示面铣刀柄刀盘安装面的最小直径。选择刀盘时,法兰面直径小于面铣刀柄最小法兰直径时,需格外注意。

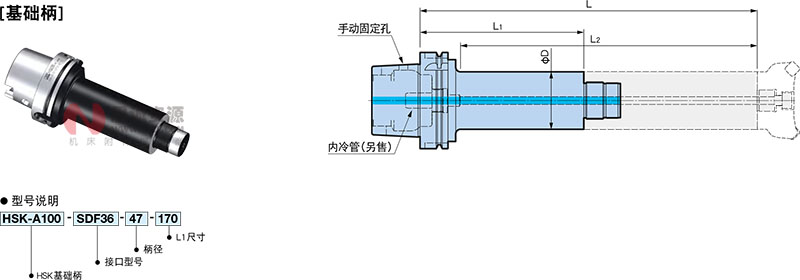

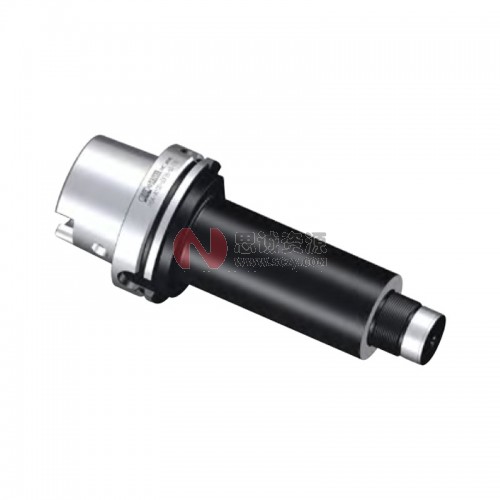

型号φDLL1L2质量
(kg)

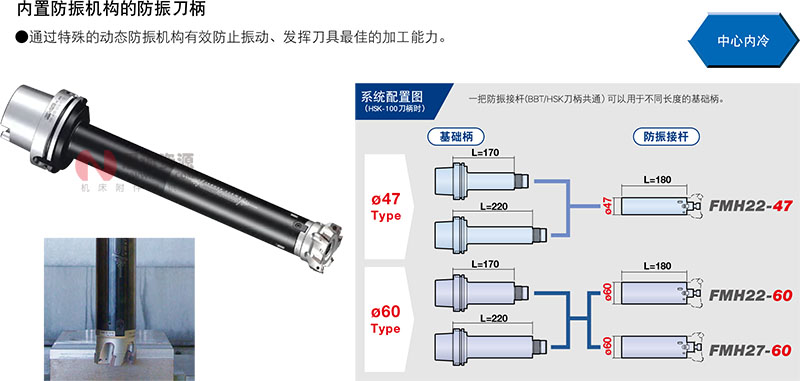

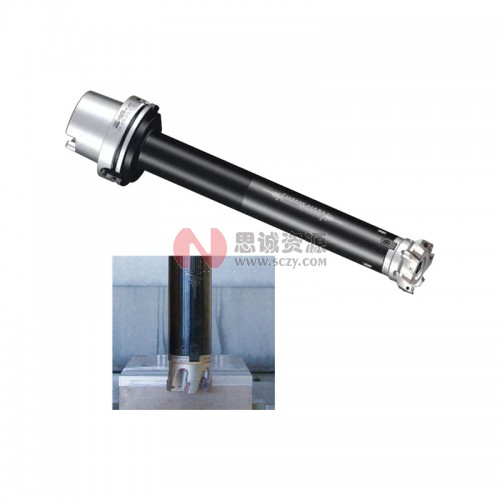

对应 防振接杆
HSK-A100-SDF36-47-170473501703104.4FMH□□DP-47
HSK-A100-SDF36-47-2204002203605.0
HSK-A100-SDF36-60-170603501703105.5FMH□□DP-60
HSK-A100-SDF36-60-2204002203606.5

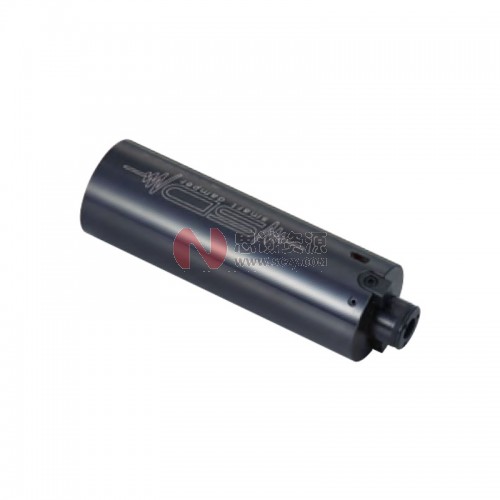

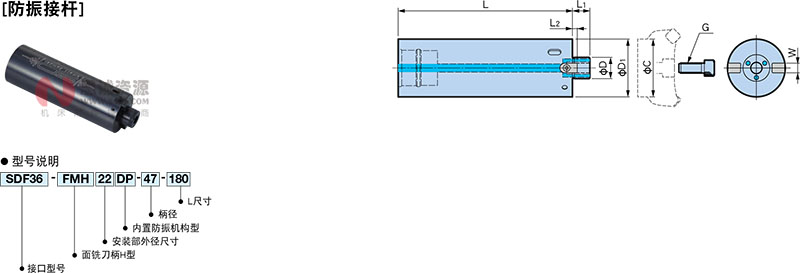

型号φDφD1LL1L2WG质量
(kg)
钩式 扳手型号最小法兰直径
φC
SDF36-FMH22DP-47-180224718018510M103.0FK45-50L36
SDF36-FMH22DP-60-180226018018510M104.5FK58-62L49
SDF36-FMH27DP-60-180276018020612M124.546

1. 在基础柄上的安装方法请参阅使用说明书。

2. 质量不包含刀盘。

3. 附带钩式扳手、刀盘紧固螺栓。

4. 附带的刀盘紧固螺栓不合适时,请参考C30的紧固螺栓表另外选择。

5. C表示面铣刀柄刀盘安装面的最小直径。选择刀盘时,法兰面直径小于面铣刀柄最小法兰直径时,需格外注意。

最新产品
BIG大昭和 FMH H型面铣刀柄

BIG大昭和 FMH H型面铣刀柄

品牌:BIG(大昭和)

型号:FMH

  • 型号、货号:HSK-A50-FMH22-47-60
    φD(h6)
    22
    φD1
    47
    L
    60
    L1
    18
    G
    M10
    最小法兰直径(φC)
    36
    质量(kg)
    0.8
    价格
    加购询价
    - +
  • 型号、货号:HSK-A50-FMH22-47-90
    φD(h6)
    22
    φD1
    47
    L
    90
    L1
    18
    G
    M10
    最小法兰直径(φC)
    36
    质量(kg)
    1.2
    价格
    加购询价
    - +
  • 型号、货号:HSK-A50-FMH27-60-60
    φD(h6)
    27
    φD1
    60
    L
    60
    L1
    20
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    1
    价格
    加购询价
    - +
  • 型号、货号:HSK-A50-FMH27-60-90
    φD(h6)
    27
    φD1
    60
    L
    90
    L1
    20
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    1.3
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH22.225-47-60
    φD(h6)
    22.225
    φD1
    47
    L
    60
    L1
    17
    G
    M10
    最小法兰直径(φC)
    39
    质量(kg)
    1.3
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH22.225-47-90
    φD(h6)
    22.225
    φD1
    47
    L
    90
    L1
    17
    G
    M10
    最小法兰直径(φC)
    39
    质量(kg)
    1.7
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH25.4-70-60
    φD(h6)
    25.4
    φD1
    70
    L
    60
    L1
    22
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    1.8
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH25.4-70-90
    φD(h6)
    25.4
    φD1
    70
    L
    90
    L1
    22
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    2.5
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH25.4-70-150
    φD(h6)
    25.4
    φD1
    70
    L
    150
    L1
    22
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    4.1
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH31.75-76-60
    φD(h6)
    31.75
    φD1
    76
    L
    60
    L1
    30
    G
    M16
    最小法兰直径(φC)
    63
    质量(kg)
    2
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH31.75-76-90
    φD(h6)
    31.75
    φD1
    76
    L
    90
    L1
    30
    G
    M16
    最小法兰直径(φC)
    56
    质量(kg)
    2.7
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH16-37-45
    φD(h6)
    16
    φD1
    37
    L
    45
    L1
    16
    G
    M8
    最小法兰直径(φC)
    28
    质量(kg)
    1
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH22-47-60
    φD(h6)
    22
    φD1
    47
    L
    60
    L1
    18
    G
    M10
    最小法兰直径(φC)
    36
    质量(kg)
    1.3
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH22-47-90
    φD(h6)
    22
    φD1
    47
    L
    90
    L1
    18
    G
    M10
    最小法兰直径(φC)
    36
    质量(kg)
    1.7
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH22-47-150
    φD(h6)
    22
    φD1
    47
    L
    150
    L1
    18
    G
    M10
    最小法兰直径(φC)
    36
    质量(kg)
    2.5
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH22-60-60
    φD(h6)
    22
    φD1
    60
    L
    60
    L1
    18
    G
    M10
    最小法兰直径(φC)
    38
    质量(kg)
    1.4
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH22-60-90
    φD(h6)
    22
    φD1
    60
    L
    90
    L1
    18
    G
    M10
    最小法兰直径(φC)
    38
    质量(kg)
    1.8
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH27-60-60
    φD(h6)
    27
    φD1
    60
    L
    60
    L1
    20
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    1.6
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH27-60-90
    φD(h6)
    27
    φD1
    60
    L
    90
    L1
    20
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    2.3
    价格
    加购询价
    - +
  • 型号、货号:HSK-A63-FMH32-96-60
    φD(h6)
    32
    φD1
    96
    L
    60
    L1
    22
    G
    M16
    最小法兰直径(φC)
    58
    质量(kg)
    2
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22.225-47-105
    φD(h6)
    22.225
    φD1
    47
    L
    105
    L1
    17
    G
    M10
    最小法兰直径(φC)
    39
    质量(kg)
    3.4
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22.225-47-150
    φD(h6)
    22.225
    φD1
    47
    L
    150
    L1
    17
    G
    M10
    最小法兰直径(φC)
    39
    质量(kg)
    4
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22.225-47-200
    φD(h6)
    22.225
    φD1
    47
    L
    200
    L1
    17
    G
    M10
    最小法兰直径(φC)
    39
    质量(kg)
    4.7
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22.225-47-250
    φD(h6)
    22.225
    φD1
    47
    L
    250
    L1
    17
    G
    M10
    最小法兰直径(φC)
    39
    质量(kg)
    5.3
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22-47-105
    φD(h6)
    22
    φD1
    47
    L
    105
    L1
    18
    G
    M10
    最小法兰直径(φC)
    36
    质量(kg)
    3.4
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22-47-150
    φD(h6)
    22
    φD1
    47
    L
    150
    L1
    18
    G
    M10
    最小法兰直径(φC)
    36
    质量(kg)
    4
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22-47-200
    φD(h6)
    22
    φD1
    47
    L
    200
    L1
    18
    G
    M10
    最小法兰直径(φC)
    36
    质量(kg)
    4.7
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22-47-250
    φD(h6)
    22
    φD1
    47
    L
    250
    L1
    18
    G
    M10
    最小法兰直径(φC)
    36
    质量(kg)
    5.4
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22-60-60
    φD(h6)
    22
    φD1
    60
    L
    60
    L1
    18
    G
    M10
    最小法兰直径(φC)
    49
    质量(kg)
    2.9
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22-60-105
    φD(h6)
    22
    φD1
    60
    L
    105
    L1
    18
    G
    M10
    最小法兰直径(φC)
    38
    质量(kg)
    3.9
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22-60-150
    φD(h6)
    22
    φD1
    60
    L
    150
    L1
    18
    G
    M10
    最小法兰直径(φC)
    38
    质量(kg)
    5.4
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22-60-200
    φD(h6)
    22
    φD1
    60
    L
    200
    L1
    18
    G
    M10
    最小法兰直径(φC)
    38
    质量(kg)
    6.1
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH22-60-250
    φD(h6)
    22
    φD1
    60
    L
    250
    L1
    18
    G
    M10
    最小法兰直径(φC)
    38
    质量(kg)
    7.2
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH27-60-60
    φD(h6)
    27
    φD1
    60
    L
    60
    L1
    20
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    2.9
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH27-60-90
    φD(h6)
    27
    φD1
    60
    L
    90
    L1
    20
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    3.7
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH27-60-150
    φD(h6)
    27
    φD1
    60
    L
    150
    L1
    20
    G
    M12
    最小法兰直径(φC)
    46
    质量(kg)
    5
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH27-76-60
    φD(h6)
    27
    φD1
    76
    L
    60
    L1
    20
    G
    M12
    最小法兰直径(φC)
    48
    质量(kg)
    3.2
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH27-76-90
    φD(h6)
    27
    φD1
    76
    L
    90
    L1
    20
    G
    M12
    最小法兰直径(φC)
    62
    质量(kg)
    4.3
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH27-76-150
    φD(h6)
    27
    φD1
    76
    L
    150
    L1
    20
    G
    M12
    最小法兰直径(φC)
    62
    质量(kg)
    6.5
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH32-96-60
    φD(h6)
    32
    φD1
    96
    L
    60
    L1
    22
    G
    M16
    最小法兰直径(φC)
    58
    质量(kg)
    3.8
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH32-96-90
    φD(h6)
    32
    φD1
    96
    L
    90
    L1
    22
    G
    M16
    最小法兰直径(φC)
    80
    质量(kg)
    5.5
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH32-96-150
    φD(h6)
    32
    φD1
    96
    L
    150
    L1
    22
    G
    M16
    最小法兰直径(φC)
    80
    质量(kg)
    8.9
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH40-100-75
    φD(h6)
    40
    φD1
    100
    L
    75
    L1
    26
    G
    M20(MBA-M20H)
    最小法兰直径(φC)
    80
    质量(kg)
    4.9
    价格
    加购询价
    - +
  • 型号、货号:HSK-A100-FMH40-100-105
    φD(h6)
    40
    φD1
    100
    L
    105
    L1
    26
    G
    M20(MBA-M20H)
    最小法兰直径(φC)
    80
    质量(kg)
    6.8
    价格
    加购询价
    - +
