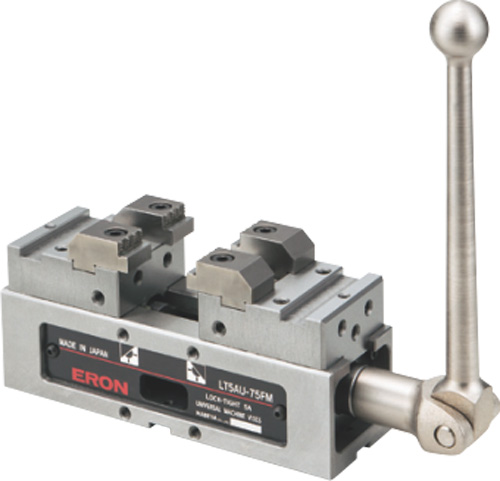

自营ERON-NABEYA雅朗五轴机床专用精密平口钳LT5AU-75FM
产品亮点：可始终在平口钳中心位置夹紧工件，节省编程工时。
- 选配推荐
- 最新发布
产品详情
可始终在平口钳中心位置夹紧工件，节省编程工时。
附 件:
采集到花瓣

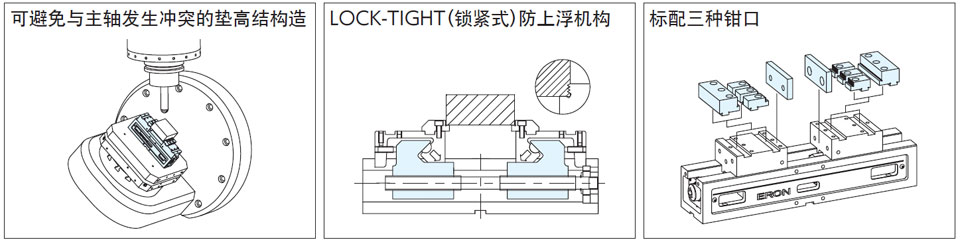

特点：
●可对应多种工件
可选择4个钳口的安装位置，因此可对应多种工件。
●LOCK-TIGHT（锁紧式）防上浮机构
通过止动半球，可在活动钳身上作用向下倾斜45度的力，从
而防止工件上浮。
●可交换式钳口
标配三种钳口，可选用适合加工条件的钳口。
●可始终在平口钳中心位置夹紧工件，节省编程工时。
图片参数
ERON-NABEYA雅朗精密平口钳应用视频
ERON-NABEYA雅朗精密平口钳结构视频

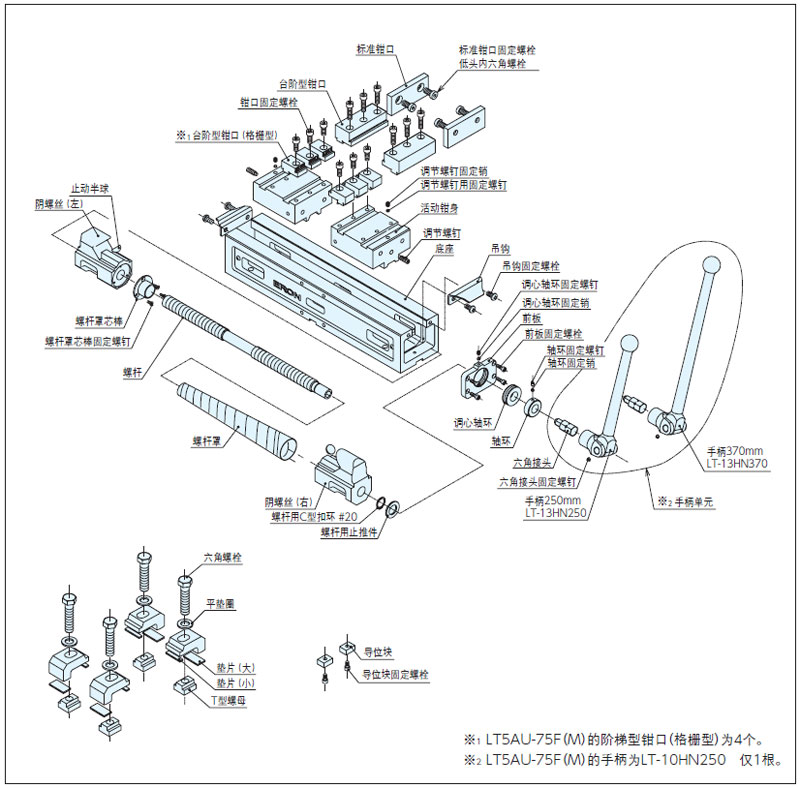

分解结构图：

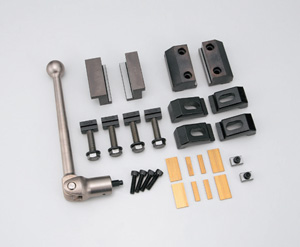

 | 台阶型钳口（格栅型）LT5AU-75SJG-8（2个1组)·····2组 台阶型钳口（深20）LT5AU-75SJ-20（2片1组)·····1组 台阶型钳口（深30）LT5AU-75SJ-30（2片1组)·····1组 标准安装夹具套装 BCS14Q1（2组1套)·····2套 标准导位块 LT14-14（2个1组）·····1组 标准手柄 LT-10HN250······1根 |
规格：
| 订货号 | 型号 | 钳口宽度 | 全长 | 标准导位块宽度 | 标准安装夹具适用T型槽宽 | 夹紧力kN | 重量kg | 价格RMB |
| 101710 | LT5AU－75FM | 75 | 236 | 14 | 14 | 16 | 10 | |
| 93018 | LT5AU－75F | 75 | 286 | 14 | 14 | 16 | 12 | |
| 91542 | LT5AU－100FM | 102 | 386 | 18 | 18 | 20 | 24 | |
| 91540 | LT5AU－100F | 102 | 484 | 18 | 18 | 20 | 26 |

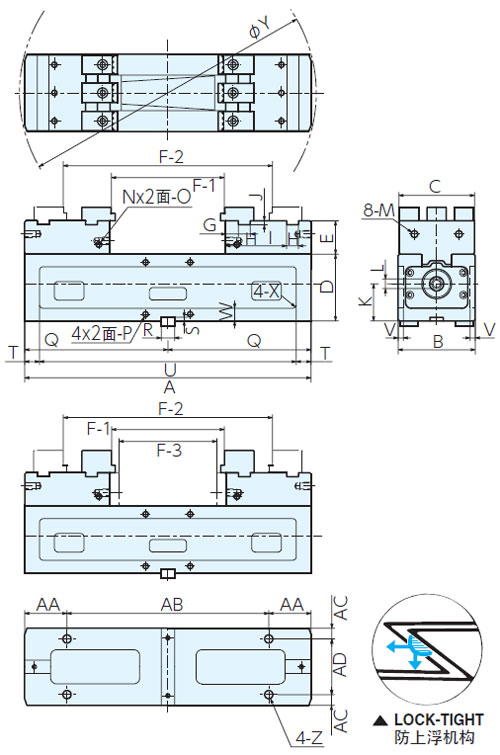

尺寸表：
型号 | A | B | C | D | E | F-1 | F-2 | F-3 | G | H | I | J | K | L | M(粗牙) | N |
LT5AU－75FM | 236 | 77 | 75 | 65 | 30 | 14-58 | 94-138 | 0-34 | 17 | 16 | 57 | 5 | 39 | 10 | M8×1.25 | 2 |
LT5AU－75F | 286 | 77 | 75 | 65 | 30 | 22-108 | 94-188 | 0-80 | 17 | 16 | 57 | 5 | 39 | 10 | M8×1.25 | 2 |
LT5AU－100FM | 386 | 104 | 102 | 90 | 45 | 28-148 | 158-278 | 8-128 | 17 | 16 | 57 | 5 | 50 | 13 | M10×1.25 | 4 |
LT5AU－100F | 484 | 104 | 102 | 90 | 45 | 28-246 | 158-376 | 8-226 | 17 | 16 | 57 | 5 | 50 | 13 | M10×1.25 | 4 |
型号 | O(粗牙) | P (粗牙) | Q | R | S | T | U | V | W | X | Y | Z (粗牙) | AA | AB | AC | AD |
LT5AU－75FM | M8×1.25 | M8×1.25 | 118 | 14 | 4 | 30 | 176 | 5 | 12 | R5 | 250 | M10×1.5 | 31 | 174 | 13.5 | 50 |
LT5AU－75F | M8×1.25 | M8×1.25 | 143 | 14 | 4 | 30 | 226 | 5 | 12 | R5 | 300 | M10×1.5 | 56 | 174 | 13.5 | 50 |
LT5AU－100FM | M8×1.25 | M8×1.25 | 193 | 18 | 5 | 20 | 346 | 7 | 17 | R5 | 400 | M12×1.75 | 57 | 272 | 14.5 | 75 |
LT5AU－100F | M8×1.25 | M8×1.25 | 242 | 18 | 5 | 20 | 444 | 7 | 17 | R5 | 500 | M12×1.75 | 57 | 370 | 14.5 | 75 |
