￥待询价（提交订单10分钟内获取专属报价单）
自营NABEYA-LOCK-TIGHT-五轴机床专用精密平口钳配件LT5AU-75SJG-8
产品亮点：LOCK-TIGHT五轴机床专用精密平口钳。
- 选配推荐
- 最新发布
产品详情
LOCK-TIGHT五轴机床专用精密平口钳。
特点
规格
规格
规格
采集到花瓣
特点
●可对应多种工件
可选择4个钳口的安装位置，因此可对应多种工件。
●LOCK-TIGHT（锁紧式）防上浮机构
通过止动半球，可在活动钳身上作用向下倾斜45度的力，从
而防止工件上浮。
●可交换式钳口
标配三种钳口，可选用适合加工条件的钳口。
●可始终在平口钳中心位置夹紧工件，节省编程工时。
图片参数

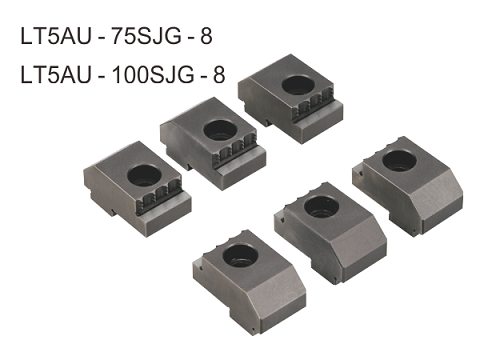

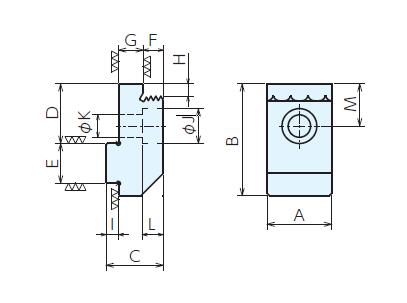

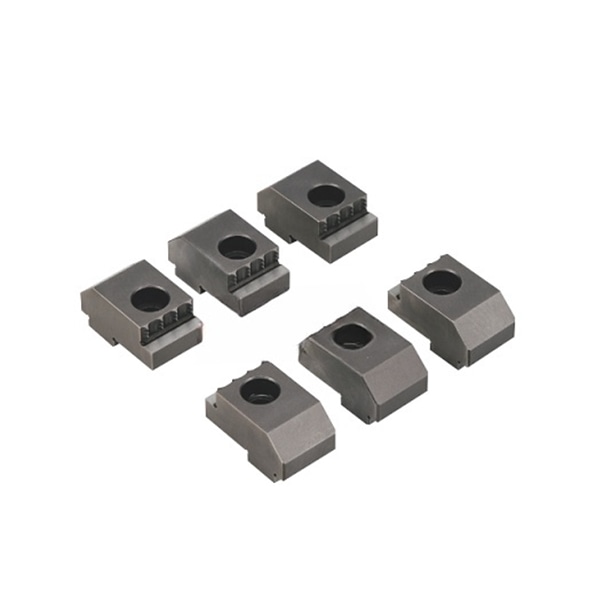

台阶型钳口（格栅型）
 |
 |
规格
| 订单号 | 型号 | 适用平口钳 | A | B | C | D | E | F | G | 价格 |
| 93019 | LT5AU-75SJG-8 | LT5AU-75(F,FM) | 26 | 45 | 23 | 24 | 16 | 8 | 10 | |
| 88807 | LT5AU-100SJG-8 | LT5AU-100(M),100F(M) | 26 | 45 | 23 | 24 | 16 | 8 | 10 |
| 型号 | H | I | J | K | L | M | 数量 | 重量kg |
| LT5AU-75SJG-8 | 5 | 5 | 14 | 9 | 8.5 | 17 | 2片1组 | 0.3 |
| LT5AU-100SJG-8 | 5 | 5 | 14 | 9 | 8.5 | 17 | 6片1组 | 0.85 |
图片参数

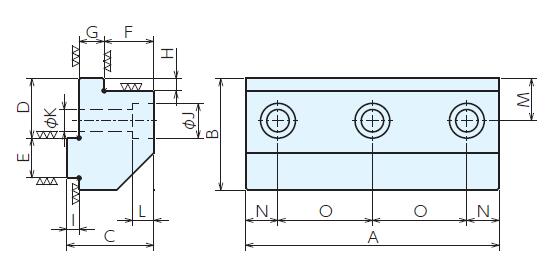

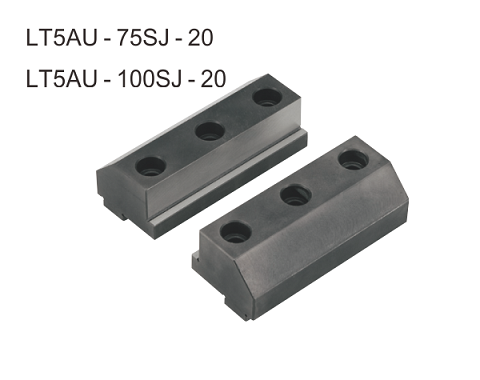

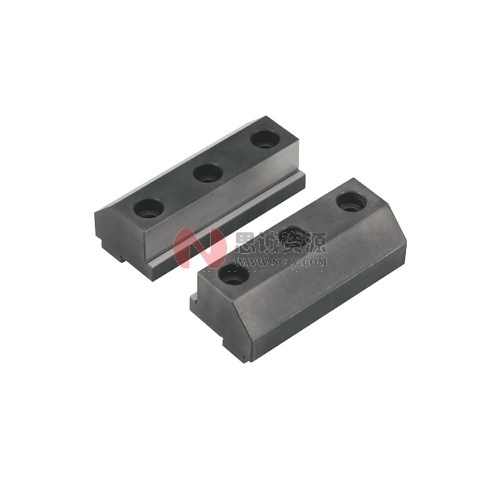

台阶型钳口（深20）
 |
 |
| 订单号 | 型号 | 适用平口钳 | A | B | c | D | E | F | G | H | 价格 |
| 93020 | LT5AU-75SJ-20 | LT5AU-75(F,FM) | 75 | 45 | 35 | 24 | 16 | 20 | 10 | 5 | |
| 88808 | LT5AU-100SJ-20 | LT5AU-100(M),100F(M) | 102 | 45 | 35 | 24 | 16 | 20 | 10 | 5 |
| 型号 | I | J | K | L | M | N | O | 重量kg |
| LT5AU-75SJ-20 | 5 | 14 | 9 | 8.5 | 17 | 13 | 49 | 1.3 |
| LT5AU-100SJ-20 | 5 | 14 | 9 | 8.5 | 17 | 13 | 38 | 1.5 |
图片参数

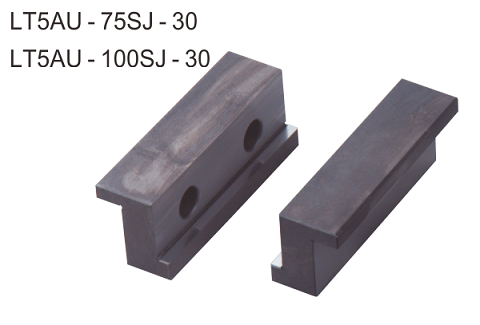

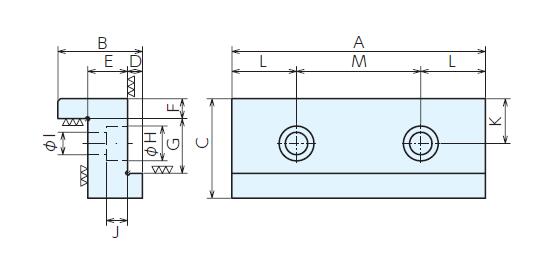

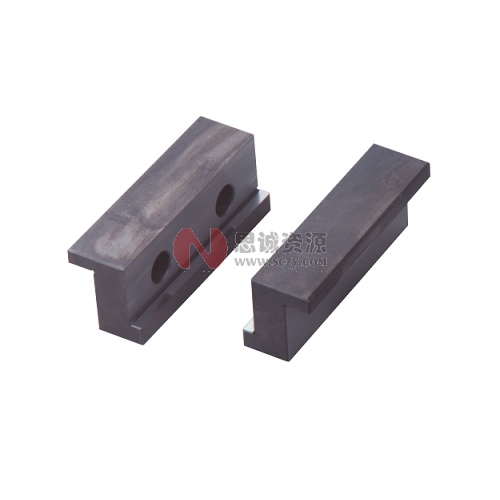

台阶型钳口（深30）
 |
 |
规格
| 订单号 | 型号 | 适用平口钳 | A | B | C | D | E | F | G | 价格 |
| 93021 | LT5AU-75SJ-30 | LT5AU-75 | 75 | 34 | 40 | 6 | 16 | 8 | 22 | |
| 88809 | LT5AU-100SJ-30 | LT5AU-100(M) | 102 | 34 | 40 | 6 | 16 | 8 | 22 |
| 型号 | H | I | J | K | L | M | 重量kg |
| LT5AU-75SJ-30 | 14 | 9 | 8.5 | 18 | 21.5 | 32 | 0.9 |
| LT5AU-100SJ-30 | 14 | 9 | 8.5 | 18 | 26 | 50 | 1.7 |
图片参数
标准钳口
 |
 |
| 订单号 | 型号 | 适用平口钳 | A | B | C | D | E | F | G | 价格 |
| 93021 | LT5AU-75SJ-30 | LT5AU-75 | 75 | 34 | 40 | 6 | 16 | 8 | 22 | |
| 88809 | LT5AU-100SJ-30 | LT5AU-100(M) | 102 | 34 | 40 | 6 | 16 | 8 | 22 |
| 型号 | H | I | J | K | L | M | 重量kg |
| LT5AU-75SJ-30 | 14 | 9 | 8.5 | 18 | 21.5 | 32 | 0.9 |
| LT5AU-100SJ-30 | 14 | 9 | 8.5 | 18 | 26 | 50 | 1.7 |
使用例
ERON-NABEYA雅朗精密平口钳应用视频
ERON-NABEYA雅朗精密平口钳结构视频
●日本雅朗ERON-NABEYA工装夹具系列
