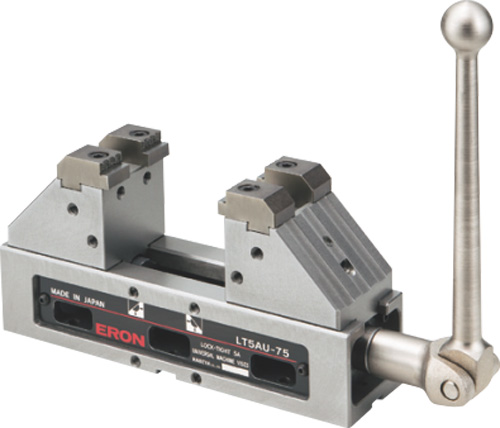

自营ERON-NABEYA雅朗 LT5AU-75 五轴机床专用精密平口钳
产品亮点：LT5AU-75五轴机床专用精密平口钳采用可避免与主轴发生冲突的垫高结构，能够缩短刀具使用长度、减少加工时间，钳口宽度75毫米，夹紧力达15千牛，配套标准安装夹具套装、导位块与手柄，便于在五轴机床上快速安装使用。设备配备锁紧式防上浮机构，通过止动半球在活动钳身上施加向下倾斜45度的作用力，防止工件在加工过程中上浮；标配格栅型及两种深度台阶型共三种可交换钳口，可依据加工条件灵活选用，并支持在平口钳中心位置夹紧工件，有助于节省编程工时。
- 选配推荐
- 最新发布
产品详情
可缩短刀具的长度，从而可减少加工时间、提高刀具的工作效率。

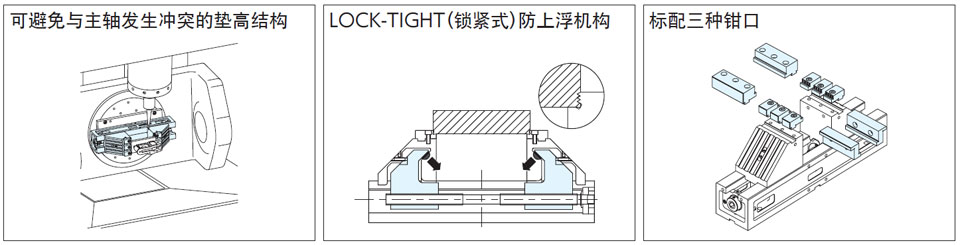

特点：
●可避免与主轴发生冲突的垫高结构
可缩短刀具的长度，从而可减少加工时间、提高刀具的工作效率。
●LOCK-TIGHT（锁紧式）防上浮机构
通过止动半球，可在活动钳身上作用向下倾斜45度的力，从而防止工件上浮。
●可交换式钳口
标配三种钳口，可选用适合加工条件的钳口。
●可始终在平口钳中心位置夹紧工件，节省编程工时。
图片参数

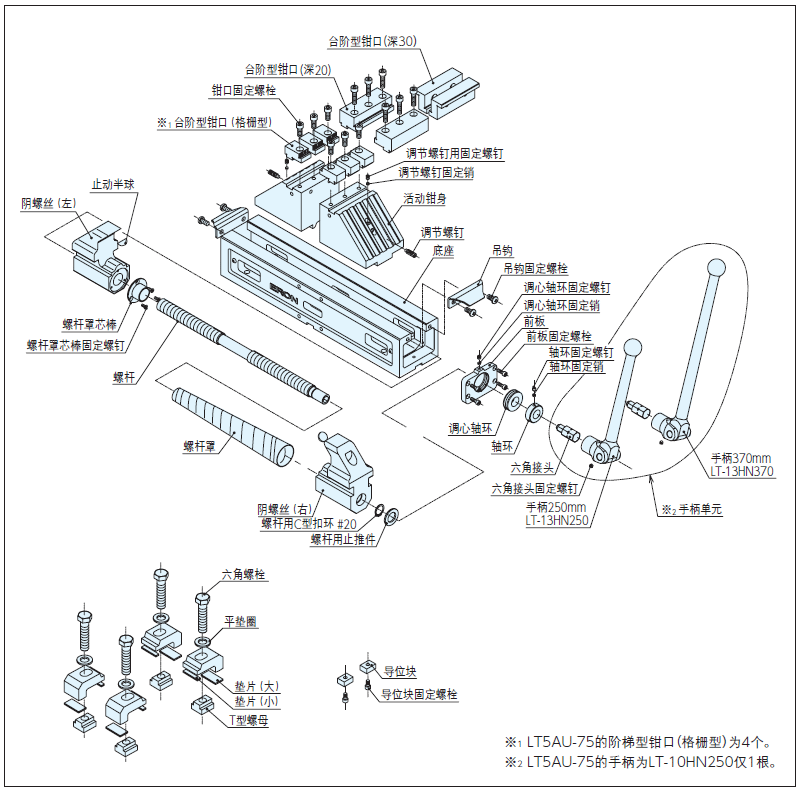

分解结构图
附 件:
 | 台阶型钳口（格栅型）LT5AU-75SJG-8（2个1组)·····2组 台阶型钳口（深20）LT5AU-75SJ-20（2片1组)·····1组 台阶型钳口（深30）LT5AU-75SJ-30（2片1组)·····1组 标准安装夹具套装 BCS14Q1（2组1套)·····2套 标准导位块 LT14-14（2个1组）·····1组 标准手柄 LT-10HN250······1根 |
规格：
订货号 | 型号 | 钳口宽度 | 全长 | 标准导位块宽度 | 标准安装夹具适用T型槽宽 | 夹紧力kN | 重量kg | 价格RMB |
93017 | LT5AU－75 | 75 | 286 | 14 | 14 | 15 | 15 | 立即询价 |
91541 | LT5AU－100M | 102 | 386 | 18 | 18 | 20 | 30 | 立即询价 |
87470 | LT5AU－100 | 102 | 484 | 18 | 18 | 20 | 32 | 立即询价 |

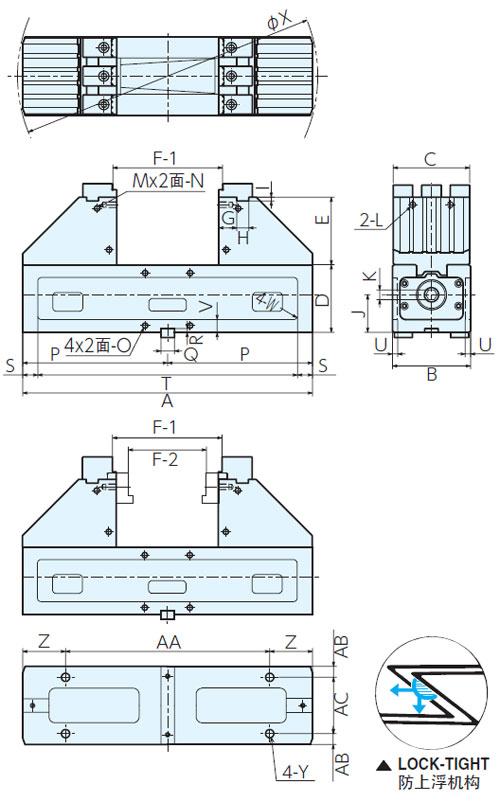

尺寸表：
型号 | A | B | C | D | E | F-1 | F-2 | G | H | I | J | K | L(粗牙) | M | N(粗牙) |
LT5AU－75 | 286 | 77 | 75 | 65 | 60 | 22-108 | 13-76 | 19 | 16 | 5 | 39 | 10 | M8×1.25 | 2 | M8×1.25 |
LT5AU－100M | 386 | 104 | 102 | 90 | 90 | 23-142 | 13-100 | 24 | 16 | 5 | 50 | 13 | M8×1.25 | 4 | M8×1.25 |
LT5AU－100 | 484 | 104 | 102 | 90 | 90 | 23-240 | 13-198 | 24 | 16 | 5 | 50 | 13 | M8×1.25 | 4 | M8×1.25 |
型号 | O(粗牙) | P | Q | R | S | T | U | V | W | X | Y(粗牙) | Z | AA | AB | AC |
LT5AU－75 | M8×1.25 | 143 | 14 | 4 | 30 | 226 | 5 | 12 | R5 | 300 | M10×1.5 | 56 | 174 | 13.5 | 48 |
LT5AU－100M | M8×1.25 | 193 | 18 | 5 | 20 | 346 | 7 | 17 | R5 | 300 | M12×1.75 | 57 | 272 | 14.5 | 75 |
LT5AU－100 | M8×1.25 | 242 | 18 | 5 | 20 | 444 | 7 | 17 | R5 | 300 | M12×1.75 | 57 | 370 | 14.5 | 75 |
