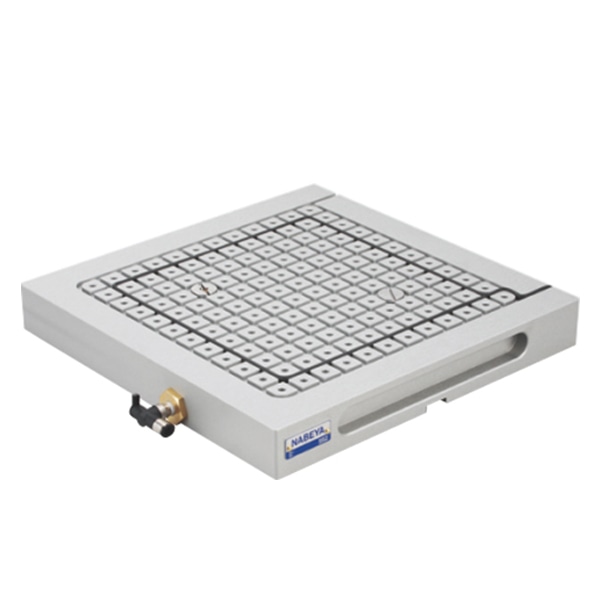

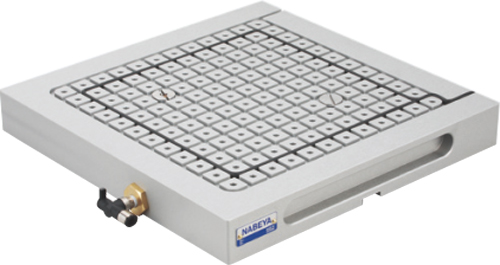

自营ERON-NABEYA雅朗 VCM非磁性真空吸盘

适用于夹紧铝、不锈钢、铜等无法使用磁性卡盘的非磁性工件。

材质：A5052

表面处理：氧化铝膜处理

●只需供给压缩机的空气，即可吸附工件。

●适用于夹紧铝、不锈钢、铜等无法使用磁性卡盘的非磁性工件。

图片参数

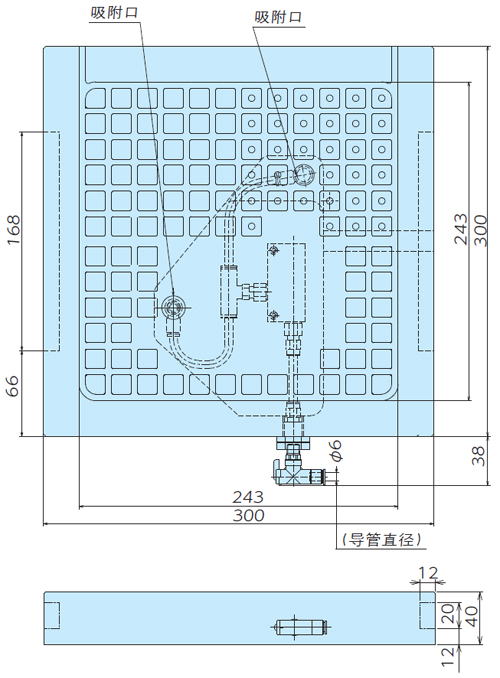

规格

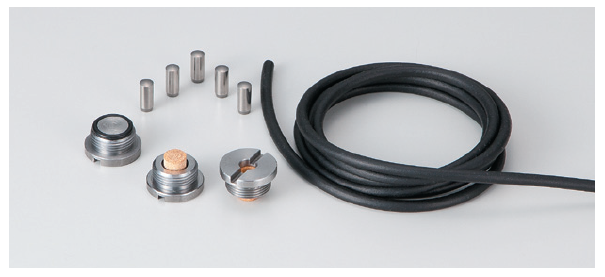

附件

附件名称数量吸附塞2填充塞1定位销5密合用圆橡皮条1

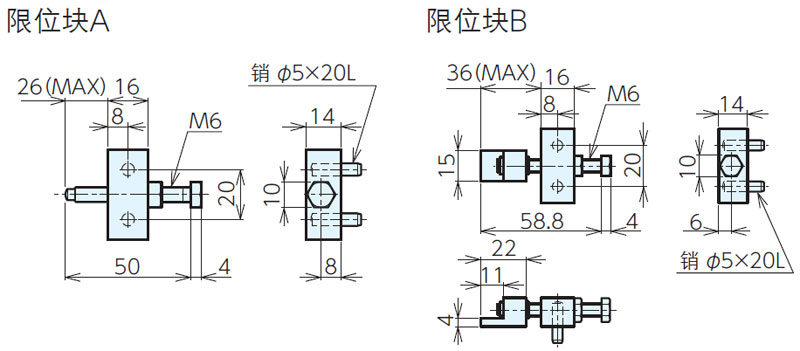

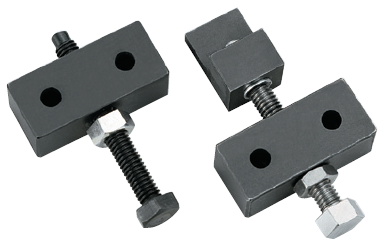

限位块A、B

使用方法

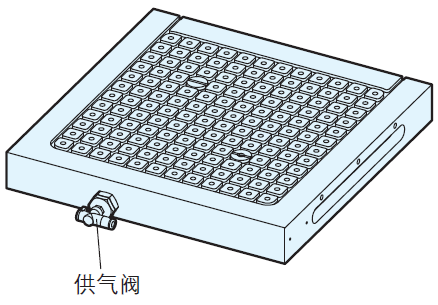

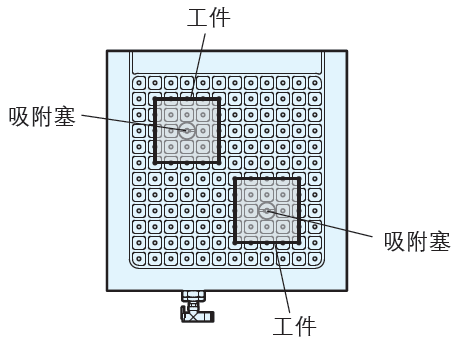

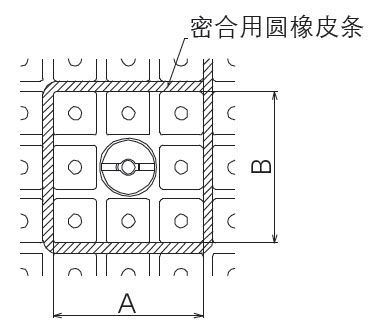

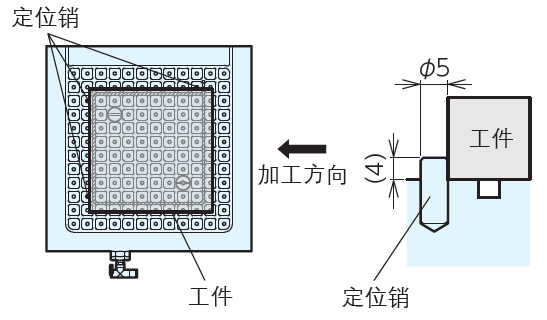

①根据工件的情况，安装吸附塞、填充塞、密合用圆橡皮条、定位销，形成吸附面。 密合用圆橡皮条所围的面积即为吸附面积。 吸附面积对吸附力具有很大影响。 但若密合用圆橡皮条位于工件外侧，则一般无法吸附。 请在工件内侧，用密合用圆橡皮条围成尽可能大的面积。 ②将定位销安装在真空吸盘的工作面上开的孔内。 定位销不仅可进行工件定位，还可用作切削时提供水平方向切削阻力的限位器。 在工作面上开的孔中，也可安装另售的限位块A、限位块B。 ③设置工件、连接空气源后接通供气阀，即可吸附。 关闭供气阀后，即可取下工件。

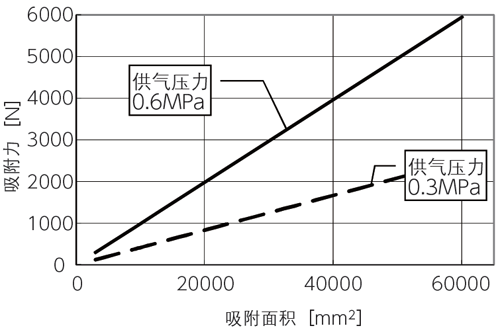

■吸附力

吸附力根据工件的状态及吸附用圆橡皮条的设置方法而变化，仅供参考。 VCM0303S附带真空压力计，也可使用以下公式计算正确的吸附力。 吸附力(N)＝真空压力(kPa)×吸附面积(mm²)×0.001

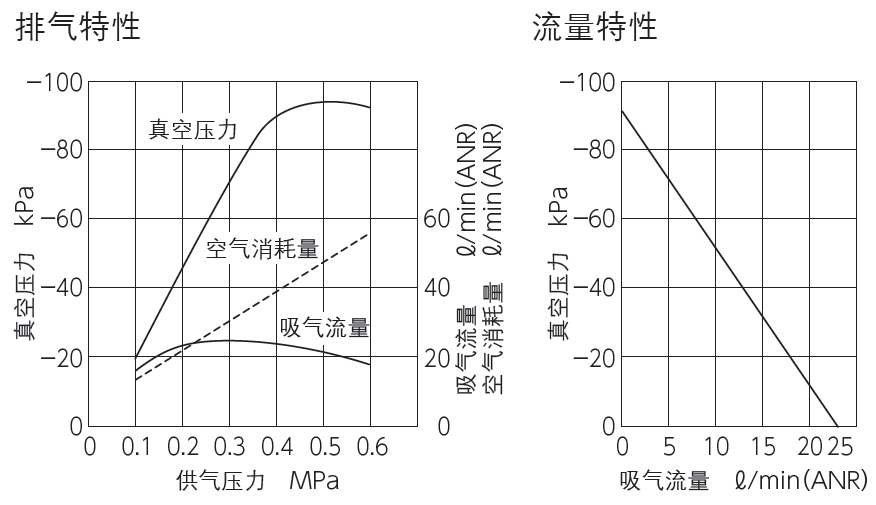

■排气特性及流量特性

流量特性为供气压力为0.45Mpa时的特性

■注意事项

调速器在出厂前已调整好。用户请勿调整。否则，可能会损坏真空压力计。

要产生稳定的吸附力，应以供气压力0.3～0.6MPa连续供气。密合橡皮条务必安装在工件内侧。若密合橡皮条位于工件外侧，吸附力可能会降低。

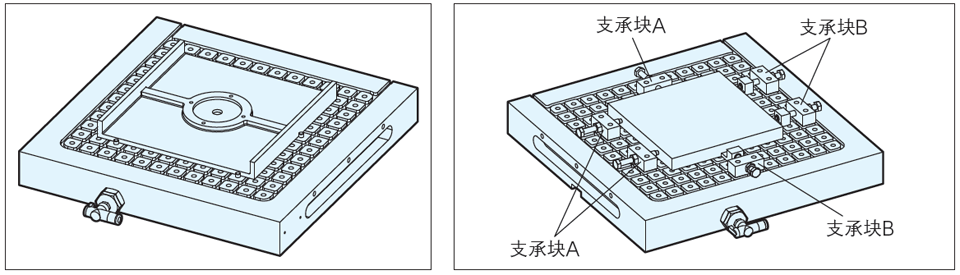

■使用例
