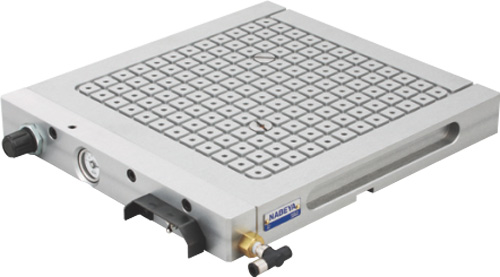

自营ERON-NABEYA雅朗真空吸盘VCM0303S

产品亮点:适用于夹紧铝、不锈钢、铜等无法使用磁性卡盘的非磁性工件。
品  牌
ERON(雅朗)
产品分类
真空吸盘
型  号
VCM0303S
配送仓库
国内仓库
货  期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询:0769-22186189

产品详情
适用于夹紧铝、不锈钢、铜等无法使用磁性卡盘的非磁性工件。

材 质 A5052 表面处理 氧化铝膜处理

●只需供给压缩机的空气,即可吸附工件。

●适用于夹紧铝、不锈钢、铜等无法使用磁性卡盘的非磁性工件。


图片参数

真空吸盘

真空吸盘

ERON-NABEYA雅朗真空吸盘操作视频


 规格

真空吸盘




VCM0303S

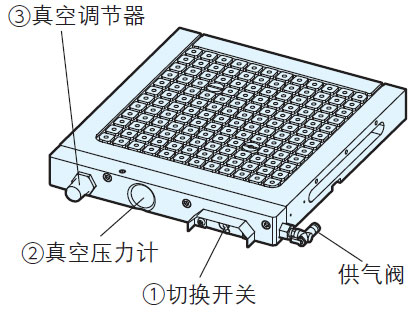

① 可通过切换开关进行吸附和吹气。

② 可通过真空压力计确认当前的吸附力。

③ 可通过真空调节器调节吸附力。

订货号

型号

尺寸mm

重量kg

价格(RMB)

109778

VCM0303E

300×300×40

8.5

立即询价

109779

VCM0303S

300×329×40

9

立即询价


附件

  真空吸盘


附件名称

数量

吸附塞

2

填充塞

1

定位销

5

密合用圆橡皮条

1



限位块A、B

真空吸盘


真空吸盘


订货号

型号

适用机型

价格(RMB)

114333

VCM-SB1

所有机型

立即询价

114334

VCM-SB2

所有机型

立即询价


使用方法



真空吸盘



真空吸盘





①根据工件的情况,安装吸附塞、填充塞、密合用圆橡皮条、定位销,形成吸附面。
密合用圆橡皮条所围的面积即为吸附面积。
吸附面积对吸附力具有很大影响。
但若密合用圆橡皮条位于工件外侧,则一般无法吸附。
请在工件内侧,用密合用圆橡皮条围成尽可能大的面积。











②将定位销安装在真空吸盘的工作面上开的孔内。
定位销不仅可进行工件定位,还可用作切削时提供水平方向切削阻力的限位器。
在工作面上开的孔中,也可安装另售的限位块A、限位块B。




③设置工件、连接空气源后接通供气阀,即可吸附。
关闭供气阀后,即可取下工件。




吸附力

 吸附力根据工件的状态及吸附用圆橡皮条的设置方法而变化,仅供参考。
VCM0303S附带真空压力计,也可使用以下公式计算正确的吸附力。

真空吸盘
吸附力(N)=真空压力(kPa)×吸附面积(mm²)×0.001
真空吸盘

排气特性及流量特性

流量特性为供气压力为0.45Mpa时的特性

真空吸盘

■注意事项

调速器在出厂前已调整好。用户请勿调整。否则,可能会损坏真空压力计。

要产生稳定的吸附力,应以供气压力0.3~0.6MPa连续供气。密合橡皮条务必安装在工件内侧。若密合橡皮条位于工件外侧,吸附力可能会降低。


■使用例

真空吸盘






采集到花瓣
