1/5
￥待询价（提交订单10分钟内获取专属报价单）

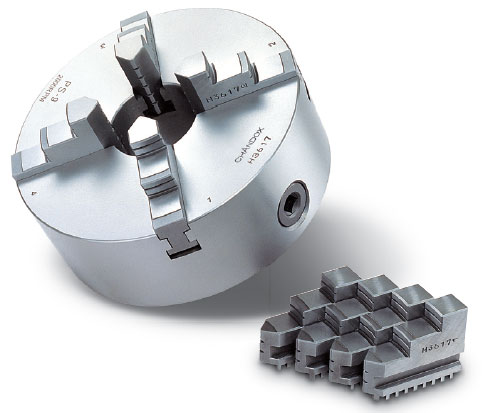

自营千岛CHANDOX连动型手动四爪卡盘PS
产品亮点：规格型号齐全，夹持能力好，使用寿命长
- 选配推荐
- 最新发布
产品详情
规格型号齐全，夹持能力好，使用寿命长
规格型号齐全，夹持能力好，使用寿命长
品牌厂家
千岛公司创立于1983，拥有自己的品牌CHANDOX及提供特殊设计服务，专注于卡盘全系列相关产品。专注于三个理念：第一，提供优质产品，提供设计创新的产品，提供专业制造的产品。以及四个坚持：坚持以最优秀的人才，坚持最先进的设备，坚持最创新的技术，坚持最完善的环境。千岛公司注重人才培养，设置先进的设备及仪器，运用创新和不断网上的制造技术生产出顾客满意的产品。

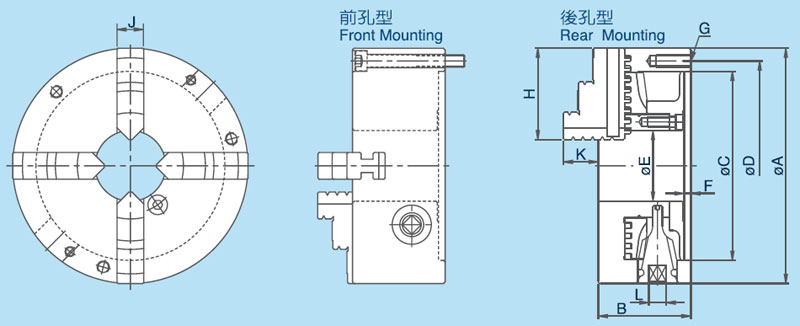

外观结构图
规格型号
型式 / 规格 | A | B | C | D | E | F | G | H | J | K | L | 最高回转速 | 把握范围 | 净重 | 价格 | |
r.p.m.(min-1) | 外径把握 | 内径把握 | (kg) | RMB | ||||||||||||
PS-07 | 193 | 76 | 155 | 172 | 58 | 5 | 3-M10×1.5P | 75 | 22 | 28 | 11 | 2000 | Ø4-Ø180 | Ø56-Ø170 | 12 | |
PS-09 | 233 | 84 | 190 | 210 | 70 | 5.5 | 3-M12×1.75P | 85 | 24 | 34.5 | 12 | 2000 | Ø5-Ø220 | Ø62-Ø210 | 19 | |
PS-12 | 310 | 96 | 260 | 285 | 105 | 7 | 3-M12×1.75P | 110 | 30 | 45 | 14 | 1800 | Ø10-Ø300 | Ø86-Ø290 | 38 | |
PS-16 | 405 | 122 | 345 | 375 | 160 | 8 | 6-M14×2P | 146 | 40 | 56 | 15 | 1500 | Ø14-Ø400 | Ø100-Ø380 | 82 | |
结构组成和工作原理：
四爪自定心卡盘利用四个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动四块卡爪同时趋进或离散。
