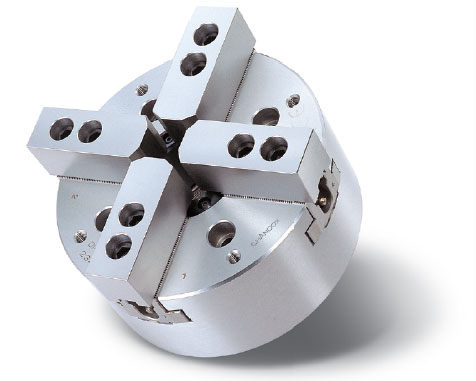

千岛CHANDOX高速中空油压四爪卡盘OPF图1
待询价(提交订单10分钟内获取专属报价单)

自营千岛CHANDOX高速中空油压四爪卡盘OPF

产品亮点:规格型号齐全,夹持能力好,使用寿命长
品  牌
CHANDOX(千岛)
产品分类
四爪卡盘
型  号
OPF
配送仓库
国内仓库
货  期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询:0769-22186189

产品详情

规格型号齐全,夹持能力好,使用寿命长

规格型号齐全,夹持能力好,使用寿命长


品牌厂家

千岛公司创立于1983,拥有自己的品牌CHANDOX及提供特殊设计服务,专注于卡盘全系列相关产品。专注于三个理念:第一,提供优质产品,提供设计创新的产品,提供专业制造的产品。以及四个坚持:坚持以最优秀的人才,坚持最先进的设备,坚持最创新的技术,坚持最完善的环境。千岛公司注重人才培养,设置先进的设备及仪器,运用创新和不断网上的制造技术生产出顾客满意的产品。

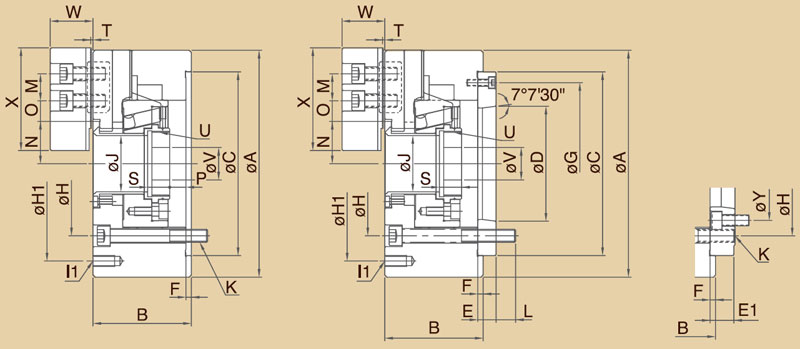

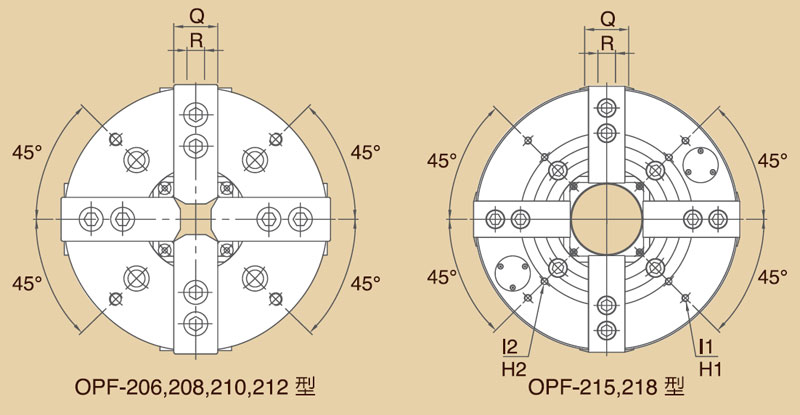

外观结构图

三爪卡盘

三爪卡盘


三爪卡盘


规格型号

型号 / 规格

主轴鼻端番号

A

B

C

D

E

E1

F

G

H

H1

I

J

K

L

价格

RMB

(h6)

OPF-206

A2-5

169

81

140

82.563

15

-

5

116

104.8

PCDØ145

4-M10×1.5P

45

4-M10×1.5P

16

立即询价

OPF-208

A2-6(A2-5)

210

91

170

106.375

17

23

5

150

133.4

PCDØ180

4-M10×1.5P

52

4-M12×1.75P

18

立即询价

OPF-210

A2-8(A2-6)

254

100

220

139.719

18

28

5

190

171.4

PCDØ225

4-M12×1.75P

75

4-M16×2P

19

立即询价

OPF-212

A2-8

304

110

220

139.719

18

-

6

190

171.4

PCDØ250

4-M12×1.75P

91

4-M16×2P

25

立即询价

OPF-215

A2-11(A2-8)

381

133

300

196.869

22

33

6

260

235

PCDØ324

4-M12×1.75P

117.5

4-M20×2.5P

28

立即询价




型号 / 规格

M

N max.

N min

O max.

O min.

P max.

P min.

Q

R

S

T

U

V

W

X

Y

通孔直径 (mm)

柱塞行程 (mm)

OPF-206

20

32.35

29.6

24

7

11

-1

31

12

19

2

M55×2P

20

37.5

73

-

45

12

OPF-208

25

39.1

35.4

30

10

14.5

-1.5

35

14

20.5

2

M60×2P

30

39.5

95

104.8

52

16

OPF-210

30

51.5

47.1

34

12

8.5

-10.5

40

16

25

2

M85×2P

40

43

110

133.4

75

19

OPF-212

30

61.6

56.3

46

12

8

-15

50

21

28

2

M100×2P

50

51

129

-

91

23

OPF-215

43

82.3

77

46

13

7.5

-15

62

22

42.5

5

M130×2P

48

66.5

165

171.4

117.5

23




型号 / 规格

爪行程[直径]

最高回转速

最大拉力

最大静夹持力

最大设定油压压力

净重

搭配油压缸 型号

夹持范围

(mm)

r.p.m.(min-1)

kgf (KN)

kgf (KN)

kgf/cm2 (Mpa)

(kg)

OPF-206

5.5

4500

1630 (16)

4180 (41)

21 (2.1)

14.2

P1246

Ø22~Ø169

OPF-208

7.4

3600

2440 (24)

6010 (59)

19 (1.9)

24.5

P1552

Ø25~Ø210

OPF-210

8.8

3200

3160 (31)

8050 (79)

20 (2.0)

38.1

P1875

Ø28~Ø254

OPF-212

10.6

2500

4080 (40)

10400 (102)

20 (2.0)

60.5

P2091

Ø35~Ø304

OPF-215

10.6

1800

5400 (53)

13600 (134)

19 (1.9)

111.5

P2511

Ø63~Ø381


 结构组成和工作原理:

四爪自定心卡盘利用四个螺钉,通过盘体止口端面上的螺孔,将卡盘紧固在机床法兰上。将扳手插入任一齿轮方孔中,转动扳手时,小齿轮带动盘丝转动,通过盘丝端面螺纹的转动,带动四块卡爪同时趋进或离散。
