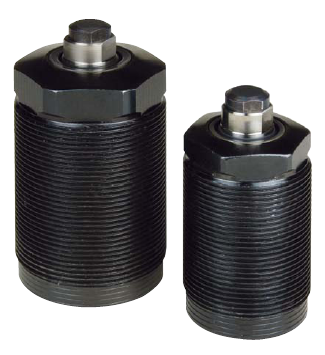

自营美国威克泰克 (VEKTEK) 油压升起型插装式支撑缸

油压升起型下插装式支撑缸应用了缩回活塞

 缩回活塞的应用

■ 从3.0KN到10.0KN有两种规格可选择；

■ 通常缩进活塞不影响上料。液体压力推动活塞，只需使用弹簧力就可使活塞和工件接触。然后液压自动顺序工作，将活塞紧紧“冻结”在工件上。

■ 提供一个高或低的接触弹簧力；

■ 专有的防尘圈和密封设计大大减少了内部污染和活塞杆拉伤，使支撑缸使用寿命更长、性能更优；

■ 浮动定位，不妨碍3-2-1定位原则。

■ 专有的防腐活塞和缸筒，减少了粘结趋向；

■ 轴承级不锈钢柱塞和套筒组件有助于防止大多数加工环境中的腐蚀；

■ 采用坐垫式配管时可通过流量控制阀控制支撑柱塞杆的上升速度；

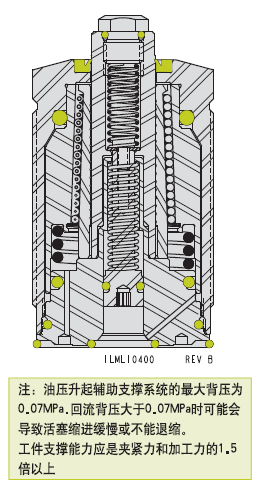

■ 动作原理：油压顶起弹簧，弹簧顶出活塞，液压锁住，定位。

---

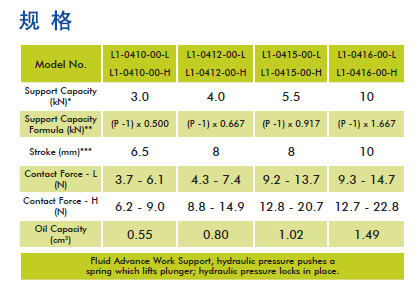

*表中支撑力是在70bar（7MPa）最大运行压力下列出的。

*表中的“P”代表工作中的油压。

*允许使用不同高度的工件，建议将夹紧行程距离设定为垂直行程的50%。

---
