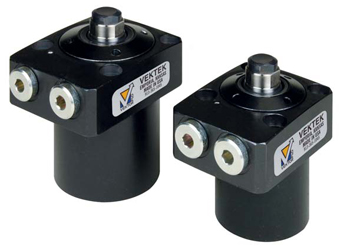

自营美国威克泰克 (VEKTEK) 油压升起型上法兰式支撑缸

缩回活塞的应用

■ 从5.5KN到10.0KN有两种规格可选择；

■ 通常缩进活塞不影响上料。液体压力推动活塞，只需使用弹簧力就可使活塞和工件接触。然后液压自动顺序工作，将活塞紧紧“冻结”在工件上。

■ 提供一个高或低的接触弹簧力；

■ 两种配管方式：法兰下部坐垫式配管或法兰侧部G螺纹配管；

■ 专有的防尘圈和密封设计大大减少了内部污染和活塞杆拉伤，使支撑缸使用寿命更长、性能更优；

■ 无排气孔结构和内置防尘圈防止切削和杂物进入，降低了活塞与衬套卡滞的几率；

■ 专有的防腐活塞和缸筒，减少了粘结趋向；

■ 轴承级不锈钢柱塞和套筒组件有助于防止大多数加工环境中的腐蚀；

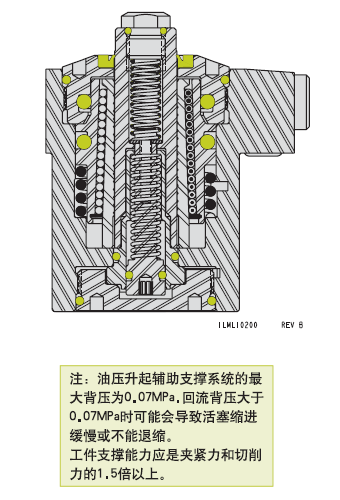

■ 动作原理：油压顶起弹簧，弹簧顶出活塞，液压锁住，定位。

---

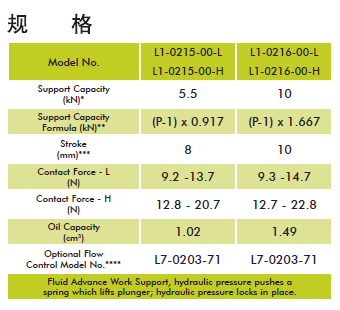

*表中支撑力是在70bar（7MPa）最大运行压力下列出的。

*支撑力（计算的公式）中的符号P表示：所供给的油压（MPa）。

*允许使用不同高度的工件，建议将夹紧行程距离设定为垂直行程的50%。

*当通过调节流量控制阀使柱塞举升时间0.5秒或更长时，请将流量控制阀的开启低于0.1MPa或更低。

---
