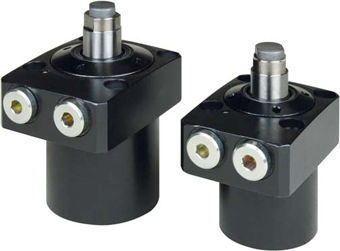

自营美国威克泰克 (VEKTEK) 弹簧升起型上法兰式支撑缸

弹簧升起型上法兰式支撑缸支撑大部分工件

支撑大部分工件

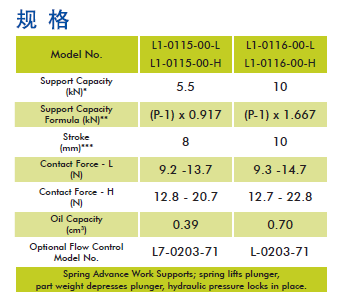

■ 从5.5KN到10.0KN有两种规格可选择；

■ 当使用3-2-1的定位规格时，通常需要在工件的第四或第五或更多的地方附件支撑。支撑缸会提供浮动定位器，这些定位器不会干涉您的3、2或1的定位要素。将定位器对面加紧工件然后锁住支撑缸。

■ 支撑缸启动后，活塞杆顶出，靠弹簧力接触工件，然后液压力将衬套，抱紧住，而对于工件不再施加力；

■ 提供一个高或低的接触弹簧力；

■ 两种配管方式：法兰下部坐垫式配管或法兰侧部G螺纹配管；

■ 专有的防尘圈和密封设计大大减少了内部污染和活塞杆拉伤，使支撑缸使用寿命更长、性能更优；

■ 专有的防腐活塞和缸筒，减少了粘结趋向；

■ 轴承级不锈钢柱塞和套筒组件有助于防止大多数加工环境中的腐蚀；

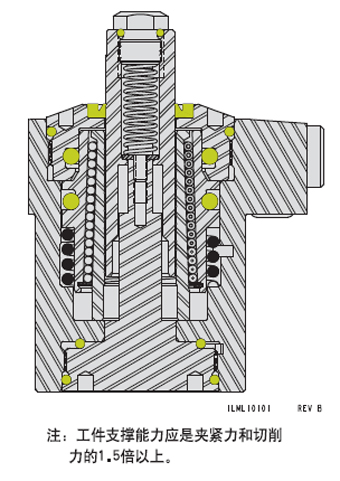

■ 动作原理：弹簧提升活塞，工件重量下压活塞，液压锁住，定位。

注：当辅助支撑用于充满切削液的环境时，通过气孔排气以防止异物进入缸内部；

由于支撑柱塞杆始终在升起弹簧的作用下而上升，因此无需通过流量调节阀调节速度。

---

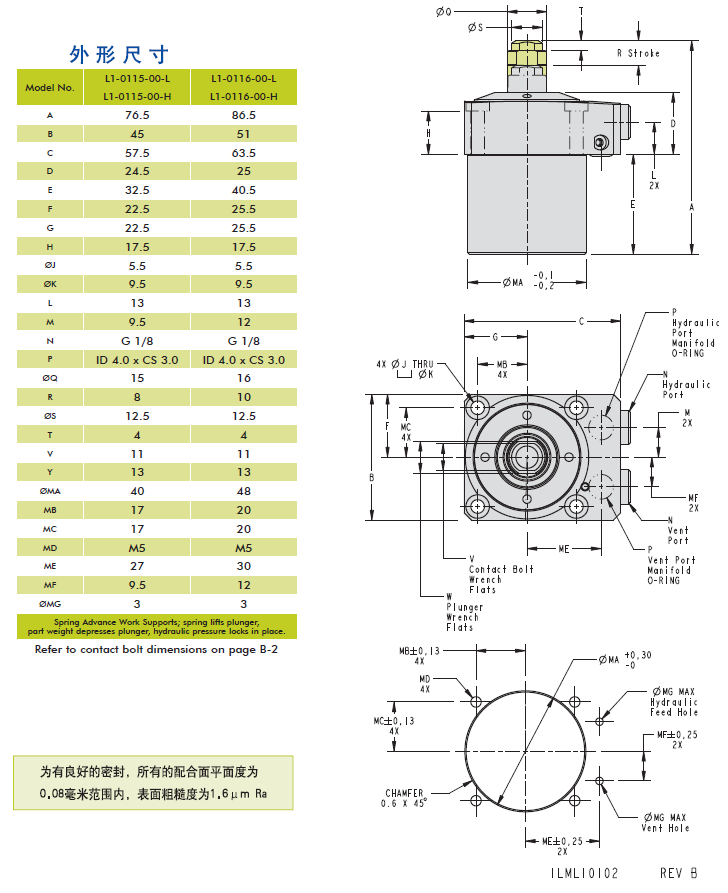

*表中支撑力是在70bar（7MPa）最大运行压力下列出的。

*支撑力（计算的公式）中的符号P表示：所供给的油压（MPa）

*允许使用不同高度的工件，建议将夹紧行程距离设定为垂直行程的50%。

---
