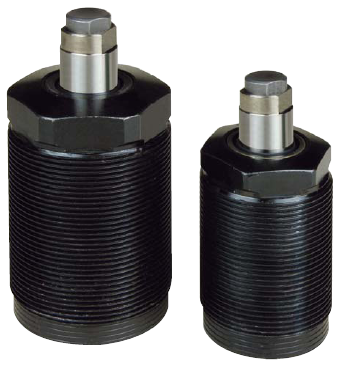

美国威克泰克 (VEKTEK) 弹簧升起型插装式支撑缸图1
待询价(提交订单10分钟内获取专属报价单)

自营美国威克泰克 (VEKTEK) 弹簧升起型插装式支撑缸

产品亮点:弹簧升起型下插装式支撑缸可支撑大部分工件
品  牌
VEKTEK(威克泰克)
产品分类
支撑缸
型  号
L1-0310(0312)(0315)(0316)-00-L(H)
配送仓库
国内仓库
货  期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询:0769-22186189

产品详情
弹簧升起型下插装式支撑缸可支撑大部分工件

 支撑大部分工件

■ 从3.0KN到10.0KN有四种规格可选择;

■ 当使用3-2-1的定位规则时,通常需要在工件的第四或第五或更多的地方附加支撑。支撑缸会提供浮动定位器,这些定位器不会干涉您的3,2或1的定位要素。将定位器对面夹紧工件然后锁住支撑缸。

■ 支撑缸启动后,活塞杆顶出,靠弹簧力接触工件,然后液压力将衬套抱紧住,而对于工件不再施加力;

■ 提供一个高或低的接触弹簧力;

■ 专有的防尘圈和密封设计大大减少了内部污染和活塞杆拉伤,使支撑缸使用寿命更长、性能更优;

■ 专有的防腐活塞和缸筒,减少了粘结趋向;

■ 轴承级不锈钢柱塞和套筒组件有助于防止大多数加工环境中的腐蚀;

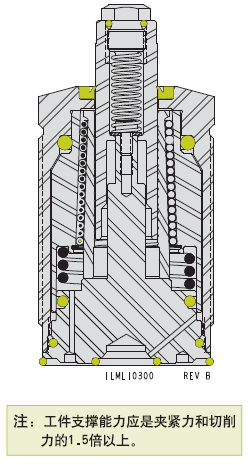

■ 动作原理:弹簧提升活塞,工件重量下压活塞,液压锁住,定位。

注:当辅助支撑用于充满切削液的环境时,通过气孔排气以防止异物进入缸内部;

由于支撑柱塞杆始终在升起弹簧的作用下而上升,因此无需通过流量调节阀调节速度。

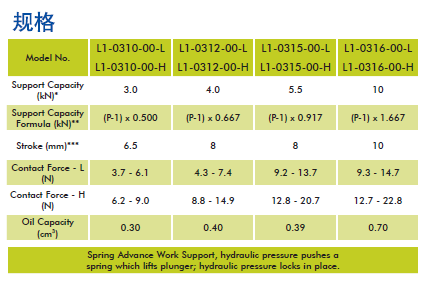

规格参数
液压元件
液压元件
液压元件

*表中支撑力是在70bar(7MPa)最大运行压力下列出的。

*式中“P”为工作中油压。

*允许使用不同高度的工件,建议将夹紧行程距离设定为垂直行程的50%。

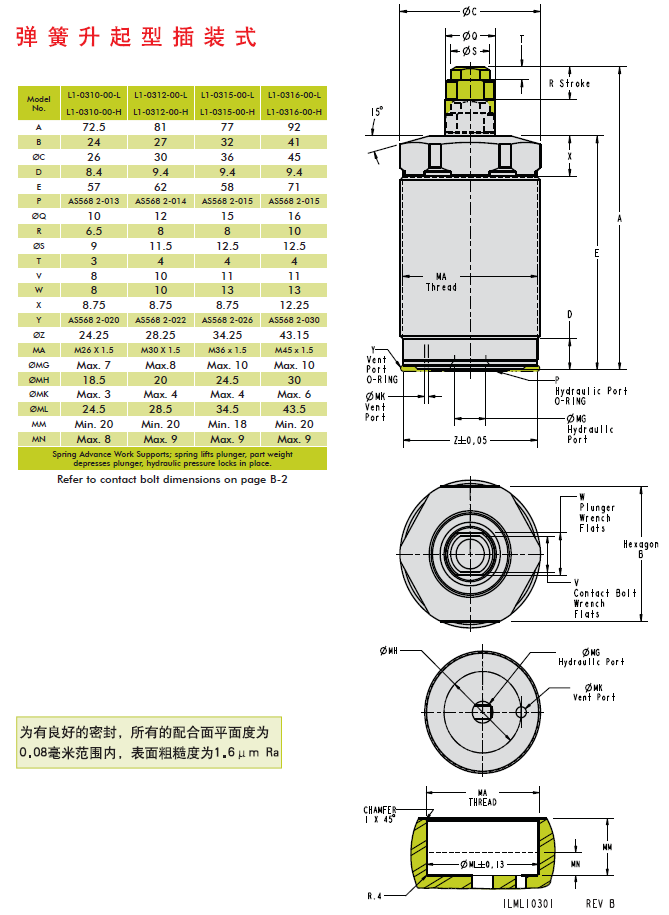

外形尺寸
液压元件
