自营SCZY思诚资源 SC系列闪测仪 多工件一键影像闪测仪

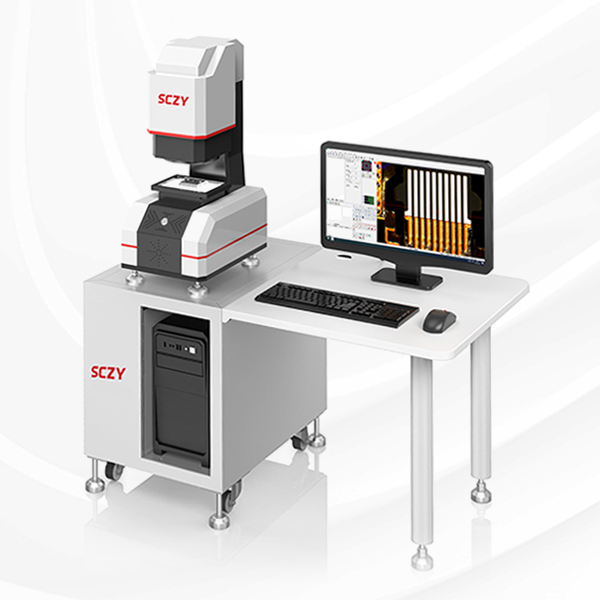

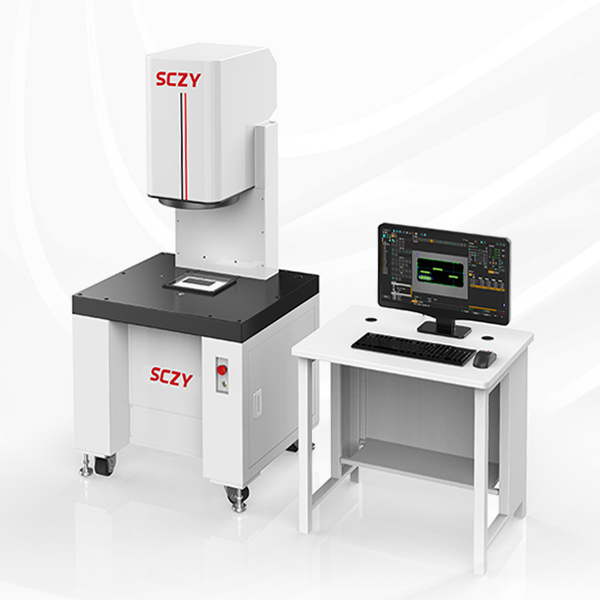

SC系列一键闪测仪

一、设备原理及用途

　　SC大视场光学测量仪器是一款具有多工件一键闪测、测量效率高、工件任意摆放、高度智能化与自动化等特点，相比传统检测仪器检测效率提高3-10倍。设备由大视场远心光学系统、轮廓及表面光源、千万级高清摄像数字相机、多种几何运算计量测量软件、专用计算机组成。

　　解决传统测量仪器如投影仪、影像测量仪、工具显微镜、轮廓仪、游标卡尺、千分尺等检测在测量时面临诸多问题，如：测量对象的定位、原点定位费时，批量测量操作时间长，不同测量人员导致测量结果不同，数据统计管理繁杂等。

　　测量只需2 步就可以完成，将试样放到试样台上（测量视场范围内），点击测量按钮，测量结果瞬间得出结果,是一款专为生产车间精细特征的大批量小零件而设计的一键式光学测量系统

二、基本参数

三、主要配置清单

四、软件测量功能

1、 测量功能

1）轮廓量测工具：点、线、圆、圆弧一键扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2）几何量测：中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3）构建特征：软件提供点、线、圆、弧、平面和极点等元素，用于辅助测量如交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4）形位公差：直线度、真圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。

5）智能坐标系：具有坐标系建立、坐标系调用、工件多坐标系建立、自定义坐标系、坐标系平移、坐标系旋转、手工调整坐标系等。

6）行业专用测量工具:通用行业的产品测量模板,如螺纹、齿轮、橡胶圈。

7）公差设定:支持公差批量设置、比例等级划分、颜色自定义管理。

8）标注功能：半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注；

9）自动分析结果，并显示NG/OK 同时可保存试样分析结果；

2、 数据输出功能

1）可输出Excel 报表,支持自定义模板。

2）支持函数表达式计算输出。

3）自动分析结果，并显示NG/OK 同时可保存试样分析结果。

4） 支持定制MES数据对接。

5） 支持二维码、条码识别存储;

6） 支持按时间或文件保存方式进行自动报表输出

3、智能编程及测量功能

1）具备CAD图纸导入编程功能。

2）智能识别工件调用测量程序功能。

3）工件多测量面自动识别测量功能。

五、培训与验收

1、培训

1）参加培训的人员应具备计量基础知识和计算机基本操作常识。

2）供方在客户现场负责对用户操作人员进行设备系统理论、实际操作和常规保养的基本培训。完成培训后做现场考核，合格后方可操作设备。

3）时间：1~2个工作日.

4）参加人数：≤3人。

2、验收

1）现场开箱后，核对设备的型号、配件的规格数量；确认外观有无划伤或掉漆；确认各部件有无损坏或异常。

2）使用思诚资源仪器专用玻璃标准器进行设备的校准，确认仪器符合技术协议的要求。

3）验收标准参照现行国家（或行业）标准以及本技术协议为准。

4）验收合格后，供方和需方签订《产品验收报告》。

六、售后服务

1、思诚资源仪器承诺所提供给客户的产品质量保证期为12个月，自交付之日起计算。

2、供方在接到故障信息后，3小时内回应，包括电话、通讯聊天软件、传真、邮件等方式进行远程指导用户排除故障。若故障仍不能排除，供方将在72小时内进行售后上门服务。

3、旨在为客户提供及时优质的服务，用户在设备发生故障时应及时详细地提供故障相关信息。

4、质保期内，实行“三包”，设备在正常使用过程中出现产品质量问题，客户有权要求供方免费维修及更换，易损易耗件（载物台玻璃）除外，当设备需要升级时免费升级。若设备属于人为损坏、非产品质量问题、自然灾害等不可抗力造成的损害，则不在保修范围内，思诚资源仪器也应及时提供售后服务，但客户需承担供方人员差旅费与材料维修费用。

5、设备属于精密测量仪器，对使用环境和安装有严格要求，为确保设备的正常使用，质保期内未经供方允许，客户不得擅自进行设备的搬迁、拆解和改装，因客户以上行为而造成的一切不良后果，将由客户自行承担。

6、质保期外，思诚资源仪器负责提供长期优惠的有偿服务和技术支持。
