自营思诚资源SCZY SC系列全自动影像测量仪

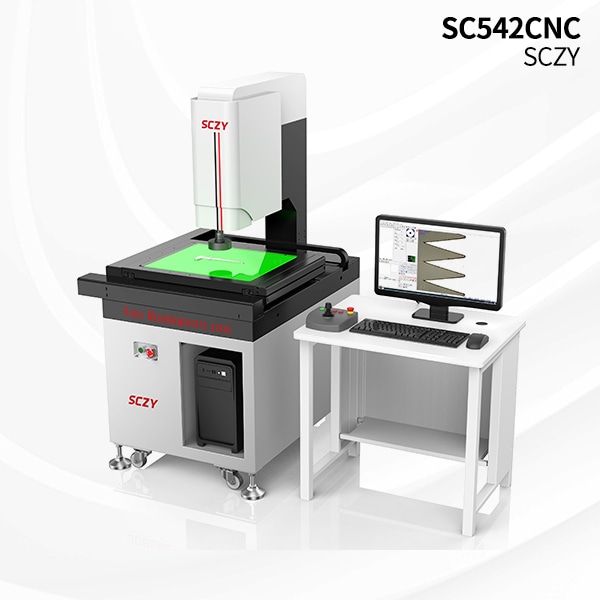

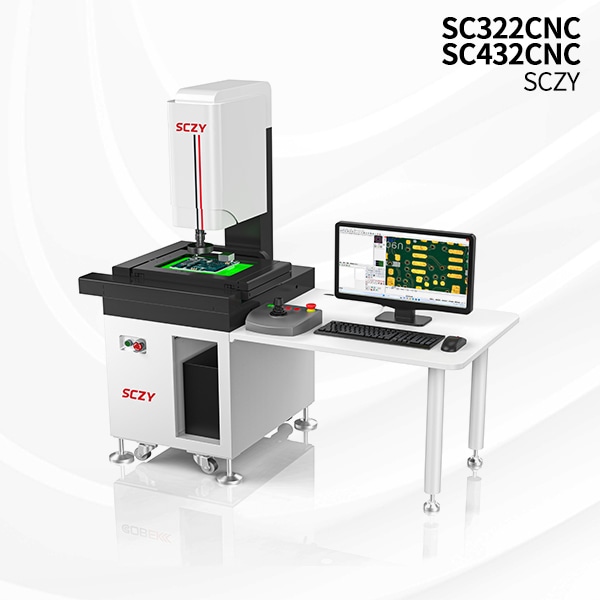

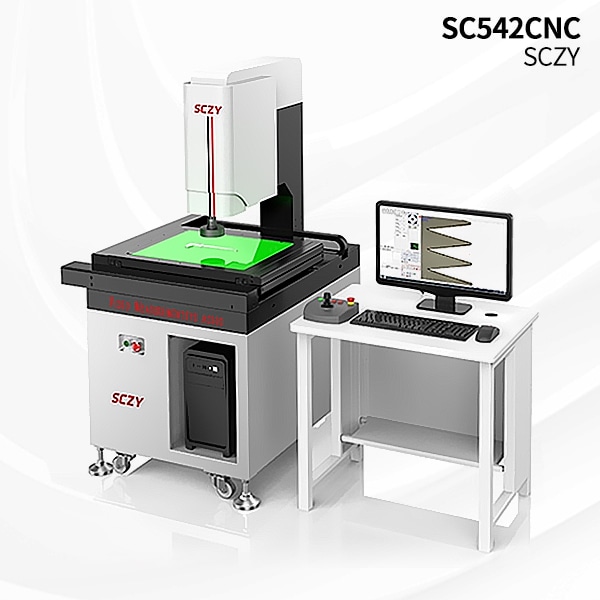

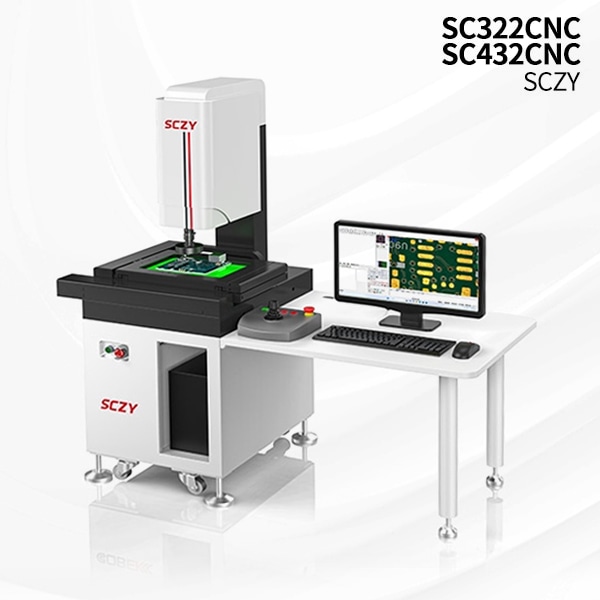

SC系列全自动影像测量仪

一、设备原理及用途

本仪器具有高精度、高可靠性、结构设计合理、造型美观、操作使用简单，维修方便等特点，其卓越的性能得益于该仪器选用的大理石仪器底座、优质的光学系统、操作简便的测量软件。该机X、Y、Z三轴CNC伺服电机驱动；具有自动测量编程软件，因此，该机可应用于精密零部件的内、外径，直角坐标尺寸和极坐标尺寸的测量，能完成对被测工件的形状误差和位置误差的测量评定等；

主要应用于产品及相关零部件几何尺寸的精密测量，该设备最大的优势在于可批量快速进行自动编程测量，并可精准自动对焦、实现更精准的更快速的测量工作、减少人工测量误差。

二、基本参数

三、主要配置清单

四、软件测量功能

（1）、基本测量功能：

1.1几何测量功能：点、线、圆、弧、多样曲线周长和面积、椭圆、矩形、四边形、槽、R 角、 环、距离、角度、直径等。

1.2组合构造测量：平移、旋转、提取、组合、平行、垂直、镜像、对称、相交、相切等元素构造功能;，实现中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、 轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。

1.3 形位公差评定：直线度、平面度、圆度、垂直度、倾斜度、平行度、位置度、对称度、同心度等。

1.4 建立坐标系功能：点线、两点X、两点 Y、三点、两线建立坐标系，坐标系统平移、旋转、 手工调整坐标系，图像视觉定位自动匹配坐标系。

1.5 尺寸标注功能：半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注，图片标注显示、可图像带标注尺寸保存。

1.6 自动寻边功能：取点选边时可鼠标自动找直线、点选圆、框选区域测圆、自动圆、自动圆弧。

1.7 自动聚焦功能：可以实现自动对焦（避免手动对焦带来的误差，每个人眼睛的视力是不一样的，对出来的清晰度就有差异，自动聚焦具有重复性好，使不同人员测量同样尺寸使用自动对焦后测量数据几乎一样，解决手动机聚焦换人测量数据差别大。

1.8.平面度高度测量功能：光学测高和平面度精度相比手动机而言精度更高。

（2）、特色功能：

2.1 放大倍率显示：切换倍率时，软件自动显示当前放大倍率;

2.2 CNC测量功能：全自动测量机能实现程序化测量，实现批量检测需求，解决不同测量人员测量数据差异;

2.3 程控软件调光：可以实现软件调光，记录灯光亮度值（避免不同操作人员灯光亮度不同带来的人为误差）;

2.4 图纸导入导出：CAD图形导入实现快速编程，测量图形导出CAD图形，实现图形对比测量，逆向导图;

2.5 输出及数据统计：可输出Word、Excel、TXT 报表和 AutoCAD 文件;

2.6 自定义报表输出：支持手动输出至excel 模版，可客制化报表模版输出，满足指定报表位置输出需求;

2.7 SPC统计功能：可输出CPK、CA、CP等进行有效品控管制，软件设置报表及图形区将超差项显示;

2.8 支持多语言：软件包括中英等多种语言，同时支持新增不同国家语言包，实现多国语言操作画面;

2.9 高清图片保存：软件可实现高清图片保存、标注尺寸图片保存、程序测量测量过程图片保存等功能;

（3）、增强功能

3.1 函数运算功能：实现函数运算功能，如最大值、最小值、平均值、两者相减等直接快速得到结果;

3.2 支持阵列测量：多工件测量时，只需编程一个工件，采用平移、阵列功能快速实现测量项目的编程;

3.3 支持模板测量：十字线模板、同心圆模板等，实现对比快速测量;

3.4 平面度测量：采用Z轴光栅尺进行可进行影像高倍率下对焦平面度测量、高度差、深度测量，或选配增加探针进行接触式平面度、高度测量;

3.5 拍照并标注：软件可对工件进行拍照拼接，形成大地图并可显示标注尺寸;

3.6 任意摆放模板闪测：支持模板测量：视野内小工件可以通过创建模板配合阵列功能实现产品快速测量;

3.7 预置元素：可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要;

3.8 导航功能：可选配带导航镜筒，轻松实现快速导航定位测量位置;

3.9 数据加密：支持输出加密EXCEL数据;

3.10 轮廓扫描：快速溶进行工件轮廓扫描外型，导入CAD中或保存DXF格式;

3.11 轮廓度测量：可进行不规则或规则图形进行轮廓度对比测量，评价出不同位置的变量;

3.12软件程序权限管理：具有管理员设定参数权限设定，程序编辑权限设定。

3.13图像窗口调整：可根据需求进行图像窗口调整比，满足不同客户的使用需求。

3.14扫码识别功能：软件支持扫条码、二维码，可调用测试程序，同时可按按工件型号、工件名称、检测日期、工件识别码等进行存储。

3.15 多功能操作遥杆：XYZ三轴操作遥杆，精准操作XYZ軸移动及调焦，带锁轴、调速功能。

五、培训与验收

1、培训

1）参加培训的人员应具备计量基础知识和计算机基本操作常识。

2）供方在客户现场负责对用户操作人员进行设备系统理论、实际操作和常规保养的基本培训。完成培训后做现场考核，合格后方可操作设备。

3）时间：1~2个工作日.

4）参加人数：≤3人。

2、验收

1）现场开箱后，核对设备的型号、配件的规格数量；确认外观有无划伤或掉漆；确认各部件有无损坏或异常。

2）使用思诚资源仪器专用玻璃标准器进行设备的校准，确认仪器符合技术协议的要求。

3）验收标准参照现行国家（或行业）标准以及本技术协议为准。

4）验收合格后，供方和需方签订《产品验收报告》。

六、售后服务

1、思诚资源仪器承诺所提供给客户的产品质量保证期为12个月，自交付之日起计算。

2、供方在接到故障信息后，3小时内回应，包括电话、通讯聊天软件、传真、邮件等方式进行远程指导用户排除故障。若故障仍不能排除，供方将在72小时内进行售后上门服务。

3、旨在为客户提供及时优质的服务，用户在设备发生故障时应及时详细地提供故障相关信息。

4、质保期内，实行“三包”，设备在正常使用过程中出现产品质量问题，客户有权要求供方免费维修及更换，易 损易耗件（载物台玻璃）除外，当设备需要升级时免费升级。若设备属于人为损坏、非产品质量问题、自然灾害等不可抗力造成的损害，则不在保修范围内，思诚资源仪器也应及时提供售后服务，但客户需承担供方人员差旅费与材料维修费用。

5、设备属于精密测量仪器，对使用环境和安装有严格要求，为确保设备的正常使用，质保期内未经供方允许，客户不得擅自进行设备的搬迁、拆解和改装，因客户以上行为而造成的一切不良后果，将由客户自行承担。

6、质保期外，思诚资源仪器负责提供长期优惠的有偿服务和技术支持。
