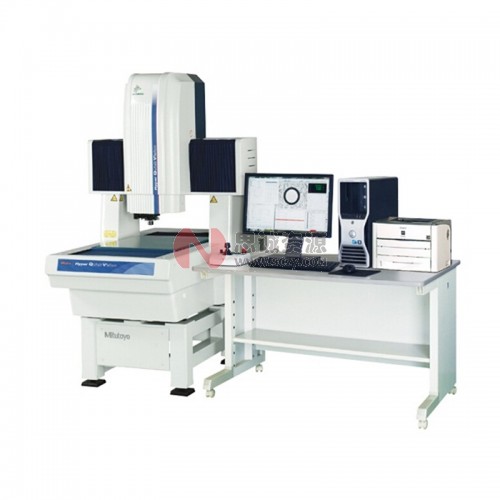

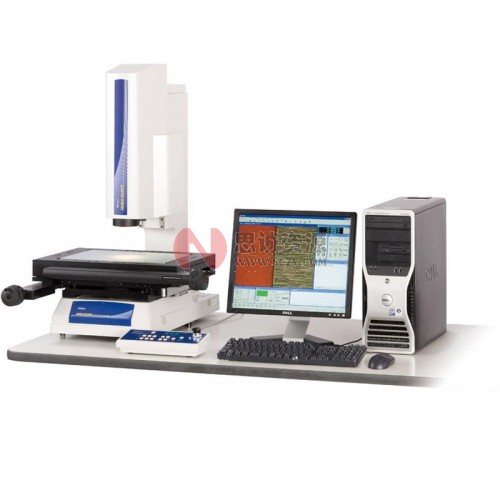

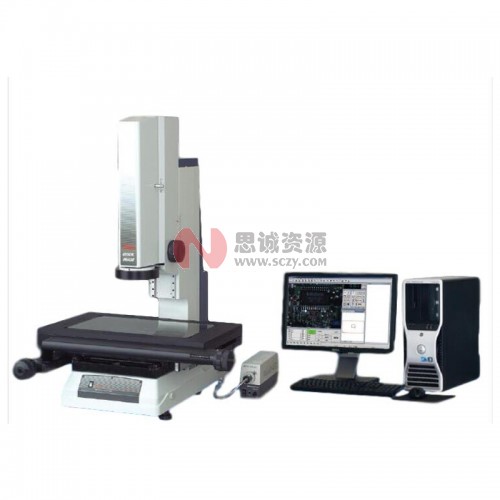

日本三丰Mitutoyo CNC影像测量机Quick Vision Pro系列 /Quick Vision系列图1日本三丰Mitutoyo CNC影像测量机Quick Vision Pro系列 /Quick Vision系列图2日本三丰Mitutoyo CNC影像测量机Quick Vision Pro系列 /Quick Vision系列图3日本三丰Mitutoyo CNC影像测量机Quick Vision Pro系列 /Quick Vision系列图4
￥待询价（提交订单10分钟内获取专属报价单）

自营日本三丰Mitutoyo CNC影像测量机Quick Vision Pro系列 /Quick Vision系列

产品亮点：CNC影像测量机Quick Vision Pro系列 /Quick Vision系列 QV APEX 302 Pro/QV APEX 404 Pro/QV APEX 606 Pro/QV HYPER 302 Pro/QV HYPER 404 Pro/QV HYPER 606 Pro/QVH4 APEX 302 Pro/QVH4 APEX 404 Pro/QVH4 APEX 606 Pro/QVH4 HYPER 302 Pro/QVH4 HYPER 404 Pro/QVH4 HYPER 606 Pro/QV
品　　牌
Mitutoyo(三丰)
产品分类
影像测量仪
型　　号
G629088A8157E1
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情
CNC影像测量机Quick Vision Pro系列 /Quick Vision系列 QV APEX 302 Pro/QV APEX 404 Pro/QV APEX 606 Pro/QV HYPER 302 Pro/QV HYPER 404 Pro/QV HYPER 606 Pro/QVH4 APEX 302 Pro/QVH4 APEX 404 Pro/QVH4 APEX 606 Pro/QVH4 HYPER 302 Pro/QVH4 HYPER 404 Pro/QVH4 HYPER 606 Pro/QV

CNC影像测量机

Quick Vision Pro系列 Quick Vision系列

规格集

QV APEX Pro

名称 QV APEX 302 Pro QV APEX 404 Pro QV APEX 606 Pro
货号 363-601 363-603 363-602 363-604 363-611 363-613 363-612 363-614 363-621 363-623 363-622 363-624
型号 QV-X302P1L-E QV-X302T1L-E QV-X302P1C-E QV-X302T1C-E QV-X404P1L-E QV-X404T1L-E QV-X404P1C-E QV-X404T1C-E QV-X606P1L-E QV-X606T1L-E QV-X606P1C-E QV-X606T1C-E
主机部分　尺寸、质量
测量范围（X×Y×Z）[mm] 300×200×200 400×400×250 600×650×250
外观尺寸（宽×深×高）（包括专用设置台）[mm] 866×930×1612 1118×1426×1776 1400×1994×1804
载物玻璃（宽×深）[mm] 399×271 493×551 697×758
主机质量（包括专用设置台）[kg] 355 640 1465
影像测量精度
[µm]※1		 影像 EUX / EUY, MPE （1.5 ＋ 3L / 1000）
EUXY, MPE （2.0 ＋ 4L / 1000）
EUZ, MPE （1.5 ＋ 4L / 1000）
STREAM※2
（选件）		 E1X, E1Y （1.5 ＋ 3L / 1000）
E2XY （2.0 ＋ 4L / 1000）
精度保证光学倍率 2.5倍物镜（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍镜筒透镜
光栅尺分辨力 [µm] 0.1
激光自动对焦重复精度 [µm]※3 - σ≤0.8 - σ≤0.8 - σ≤0.8 - σ≤0.8 - σ≤0.8 - σ≤0.8
精度保证温度 环境温度 20±2 ℃
温度变化 2 ℃ / 8H
最大工件质量 [kg]※4 20 40 50
影像装置 B&W CMOS数码相机
照明装置 透射照明 白色LED
垂直反射照明 白色LED 彩色LED 白色LED 彩色LED 白色LED 彩色LED
程控环形照明 白色LED 彩色LED 白色LED 彩色LED 白色LED 彩色LED
观察装置※5 程控电动转塔　1X, 2X, 6X系列
跟踪自动对焦装置 - √ - √ - √ - √ - √ - √
温度补偿功能 手动温度补偿
触发式测头（可选） 可追加雷尼绍TP200或TP20触发式测头，详细请咨询三丰营业部
TP测量精度 ※2 E1X,E1Y,E1Z （1.8+3L/1000）µm

 ※1 L为任意测量长度（单位： mm）

※2 按照本公司检查方法。

※3 符合测量工件： 校准片表面镀铬、物镜： QV-HR2.5X、跟踪速度： 10 mm/sec、跟踪范围： 2 mm条件时。

※4 极端的不平衡负载、集中负荷除外。

※5 支持程控电动转塔1X-2X-4X机型及1X-2X-4X-6X机型可接受特殊定制。

QV HYPER Pro

名称 QV HYPER 302 Pro QV HYPER 404 Pro QV HYPER 606 Pro
货号 363-605 363-607 363-606 363-608 363-615 363-617 363-616 363-618 363-625 363-627 363-626 363-628
型号 QV-H302P1L-E QV-H302T1L-E QV-H302P1C-E QV-H302P1C-E QV-H404P1L-E QV-H404T1L-E QV-H404P1C-E QV-H404T1C-E QV-H606P1L-E QV-H606T1L-E QV-H606P1C-E QV-H606T1C-E
主机部分　尺寸、质量
测量范围（X×Y×Z）[mm] 300×200×200 400×400×250 600×650×250
外观尺寸（宽×深×高）（包括专用设置台）[mm] 866×930×1612 1118×1426×1776 1400×1994×1804
载物玻璃（宽×深）[mm] 399×271 493×551 697×758
主机质量（包括专用设置台）[kg] 355 640 1465
影像测量精度
[µm]※1		 影像 EUX / EUY, MPE （0.8 ＋ 2L / 1000）
EUXY, MPE （1.4 ＋ 3L / 1000）
EUZ, MPE （1.5 ＋ 2L / 1000）
STREAM※2
（选件）		 E1X, E1Y （1.5 ＋ 3L / 1000）
E2XY （2.0 ＋ 4L / 1000）
精度保证光学倍率 2.5倍物镜（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍镜筒透镜
光栅尺分辨力 [µm] 0.02
激光自动对焦重复精度 [µm]※3 - σ≤0.8 - σ≤0.8 - σ≤0.8 - σ≤0.8 - σ≤0.8 - σ≤0.8
精度保证温度 环境温度 20±2 ℃
温度变化 0.5 ℃ / 1H　和　1 ℃ / 24H
最大工件质量 [kg]※4 15 30 40
影像装置 B&W CMOS数码相机
照明装置 透射照明 白色LED
垂直反射照明 白色LED 彩色LED 白色LED 彩色LED 白色LED 彩色LED
程控环形照明 白色LED 彩色LED 白色LED 彩色LED 白色LED 彩色LED
观察装置※5 程控电动转塔　1X, 2X, 6X系列
跟踪自动对焦装置 - √ - √ - √ - √ - √ - √
温度补偿功能 自动温度补偿
触发式测头（可选） 可追加雷尼绍TP200或TP20触发式测头，详细请咨询三丰营业部
TP测量精度 ※2 E1X,E1Y,E1Z （1.7+3L/1000）µm

 ※1 L为任意测量长度（单位： mm）

※2 按照本公司检查方法。

※3 符合测量工件： 校准片表面镀铬、物镜： QV-HR2.5X、跟踪速度： 10 mm/sec、跟踪范围： 2 mm条件时。

※4 极端的不平衡负载、集中负荷除外。

※5 支持程控电动转塔1X-2X-4X机型及1X-2X-4X-6X机型可接受特殊定制。

QVH4 APEX Pro

名称 QVH4 APEX 302 Pro QVH4 APEX 404 Pro QVH4 APEX 606 Pro
货号 365-601 365-611 365-621
型号 QVH4A-X302P1L-E QVH4A-X404P1L-E QVH4A-X606P1L-E
主机部分　尺寸、质量
测量范围（X×Y×Z）[mm] 影像 300×200×200 400×400×250 600×650×250
影像、 非接触式位移传感器通用 176×200×200 276×400×250 476×650×250
外观尺寸（宽×深×高）（包括专用设置台）[mm] 476×650×250 1118×1426×1776 1400×1994×1804
载物玻璃（宽×深）[mm] 399×271 493×551 697×758
主机质量（包括专用设置台）[kg] 365 650 1475
影像测量精度
[µm]※1		 影像 EUX / EUY, MPE （1.5 ＋ 3L / 1000）
EUXY, MPE （2.0 ＋ 4L / 1000）
EUZ, MPE （1.5 ＋ 4L / 1000）
STREAM※2
（选件）		 E1X, E1Y （1.5 ＋ 3L / 1000）
E2XY （2.0 ＋ 4L / 1000）
精度保证光学倍率 2.5倍物镜（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍镜筒透镜
非接触式位移传感器测量精度 [µm]※2 E1Z （1.5 ＋ 4L / 1000）
光栅尺分辨力 [µm] 0.1
精度保证温度 环境温度 20±2 ℃
温度变化 2 ℃ / 8H
最大工件质量 [kg]※4 20 40 50
影像装置  B&W CMOS数码相机
照明装置 透射照明 白色LED
垂直反射照明 白色LED
程控环形照明 白色LED
观察装置※5 程控电动转塔　1X, 2X, 6X系列
气源使用条件 使用气源压力 0.2 MPa※3
温度补偿功能 手动温度补偿

 ※1 L为任意测量长度（单位： mm）※2 按照本公司检查方法。※3 气源压力须为0.3～0.9 MPa。

※4 极端的不平衡负载、集中负荷除外。※5 支持程控电动转塔1X-2X-4X机型及1X-2X-4X-6X机型可接受特殊定制。

须知： 本机中已装入本体启动系统（移设检测系统），用于在受到意外震动时或进行了移动时终止本机的操作。在购买后要移动本机时，烦请在移动本机前

QVH4 HYPER Pro

名称 QVH4 HYPER 302 Pro QVH4 HYPER 404 Pro QVH4 HYPER 606 Pro
货号 365-605 365-615 365-625
型号 QVH4A-H302P1L-E QVH4A-H404P1L-E QVH4A-H606P1L-E
主机部分　尺寸、质量
测量范围（X×Y×Z）[mm] 影像 866×930×1612 400×400×250 600×650×250
影像、 非接触式位移传感器通用 176×200×200 276×400×250 476×650×250
外观尺寸（宽×深×高）（包括专用设置台）[mm] 866×930×1612 1118×1426×1776 1400×1994×1804
载物玻璃（宽×深）[mm] 399×271 493×551 697×758
主机质量（包括专用设置台）[kg] 365 650 1475
影像测量精度
[µm]※1		 影像 EUX / EUY, MPE （0.8 ＋ 2L / 1000）
EUXY, MPE （1.4 ＋ 3L / 1000）
EUZ, MPE （1.5 ＋ 2L / 1000）
STREAM※2
（选件）		 E1X, E1Y （1.5 ＋ 3L / 1000）
E2XY （2.0 ＋ 4L / 1000）
精度保证光学倍率 2.5倍物镜（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍镜筒透镜
非接触式位移传感器测量精度 [µm]※2 E1Z （1.5 ＋ 2L / 1000）
光栅尺分辨力 [µm] 0.02
精度保证温度 环境温度 20±2 ℃
温度变化 0.5 ℃ / 1H 和 1 ℃ / 24H
最大工件质量 [kg]※4 15 30 40
影像装置 B&W CMOS数码相机
照明装置 透射照明 白色LED
垂直反射照明 白色LED
程控环形照明 白色LED
观察装置※5 程控电动转塔　1X, 2X, 6X系列
气源使用条件 使用气源压力 0.2 MPa※3
温度补偿功能 自动温度补偿

 ※1 L为任意测量长度（单位： mm）※2 按照本公司检查方法。※3 气源压力须为0.3～0.9 MPa。

※4 极端的不平衡负载、集中负荷除外。※5 支持程控电动转塔1X-2X-4X机型及1X-2X-4X-6X机型可接受特殊定制。

须知： 本机中已装入本体启动系统（移设检测系统），用于在受到意外震动时或进行了移动时终止本机的操作。在购买后要移动本机时，烦请在移动本机前

QV HYBRID TYPE1 APEX

名称 QVH1 Apex 302 QVH1 Apex 404 QVH1 Apex 606
货号 365-170-20 365-180-20 365-190-20
型号 QVH1-X302P1L-D QVH1-X404P1L-D QVH1-X606P1L-D
主机部分　尺寸、质量
测量范围（X×Y×Z）[mm] 300×200×200 400×400×250 600×650×250
非接触式位移传感器测量范围
（X×Y×Z）[mm]		 180×200×200 280×400×250 480×650×250
外观尺寸（宽×深×高）（包括专用设置台）[mm] 859×951×1609 1027×1407×1778 1309×1985×1794
载物玻璃（宽×深）[mm] 399×271 493×551 697×758
主机质量（包括专用设置台）[kg] 370 589 1460
影像测量精度
[µm]※1		 E1X, E1Y※1 （1.5 ＋ 3L / 1000）
E1Z※1 （1.5 ＋ 4L / 1000）
E2XY※1 （2.0 ＋ 4L / 1000）
精度保证光学倍率 2.5倍物镜（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍镜筒透镜
非接触式位移传感器测量精度 [µm]※2 E1Z （1.5 ＋ 4L / 1000）
光栅尺分辨力 [µm] 0.1
精度保证温度 环境温度 20 ± 1 ℃
温度变化 2 ℃ / 8H
最大工件质量 [kg]※4 20 40 50
影像装置 B&W CCD
照明装置 透射照明 白色LED
垂直反射照明 白色LED
程控环形照明 白色LED
观察装置※5 程控电动转塔　1X, 2X, 6X系列
气源使用条件 使用气源压力 0.2 MPa※3
温度补偿功能 -

 ※1 按照本公司检查方法。L为任意测量长度（单位： mm）　※2 极端的不平衡负载、集中负荷除外。※3 气源压力须为0.3～0.9 MPa。

※4 支持程控电动转塔1X-2X-4X机型及1X-2X-4X-6X机型可接受特殊定制。

※订购支持ISO10360-7:2011精度保证的机型时，请在货号的末尾加S。

须知： 本机中已装入本体启动系统（移设检测系统），用于在受到意外震动时或进行了移动时终止本机的操作。在购买后要移动本机时，烦请在移动本机前

HYPER QV HYBRID TYPE1

名称 Hyper QVH1 302 Hyper QVH1 404 Hyper QVH1 606
货号 365-173-20 365-183-20 365-193-20
型号 QVH1-H302P1L-D QVH1-H404P1L-D QVH1-H606P1L-D
主机部分　尺寸、质量
测量范围（X×Y×Z）[mm] 300×200×200 400×400×250 600×650×250
非接触式位移传感器测量范围
（X×Y×Z）[mm]		 180×200×200 280×400×250 480×650×250
外观尺寸（宽×深×高）（包括专用设置台）[mm] 859×951×1609 1027×1407×1778 1309×1985×1794
载物玻璃（宽×深）[mm] 399×271 493×551 697×758
主机质量（包括专用设置台）[kg] 370 589 1460
影像测量精度
[µm]※1		 E1X, E1Y※1 （0.8 ＋ 2L / 1000）
E1Z※1 （1.5 ＋ 2L / 1000）
E2XY※1 （1.4 ＋ 3L / 1000）
精度保证光学倍率 2.5倍物镜（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍镜筒透镜
非接触式位移传感器测量精度 [µm]※2 E1Z （1.5 ＋ 2L / 1000）
光栅尺分辨力 [µm] 0.02
精度保证温度 环境温度 18～23 ℃
温度变化 0.5 ℃ / 1H 和 1 ℃ / 24H
最大工件质量 [kg]※4 15 30 40
影像装置 B&W CCD
照明装置 透射照明 白色LED
垂直反射照明 白色LED
程控环形照明 白色LED
观察装置※5 程控电动转塔　1X, 2X, 6X系列
气源使用条件 使用气源压力 0.2 MPa※3
温度补偿功能 自动温度补偿

 ※1 按照本公司检查方法。L为任意测量长度（单位： mm）　※2 极端的不平衡负载、集中负荷除外。※3 气源压力须为0.3～0.9 MPa。

※4 支持程控电动转塔1X-2X-4X机型及1X-2X-4X-6X机型可接受特殊定制。

※订购支持ISO10360-7:2011精度保证的机型时，请在货号的末尾加S。

须知： 本机中已装入本体启动系统（移设检测系统），用于在受到意外震动时或进行了移动时终止本机的操作。在购买后要移动本机时，烦请在移动本机前

HYPER QV WLI

名称 Hyper QVH1 302 Hyper QVH1 404 Hyper QVH1 606
货号 365-173-20 365-183-20 365-193-20
型号 QVH1-H302P1L-D QVH1-H404P1L-D QVH1-H606P1L-D
主机部分　尺寸、质量
测量范围（X×Y×Z）[mm] 300×200×200 400×400×250 600×650×250
非接触式位移传感器测量范围
（X×Y×Z）[mm]		 180×200×200 280×400×250 480×650×250
外观尺寸（宽×深×高）（包括专用设置台）[mm] 859×951×1609 1027×1407×1778 1309×1985×1794
载物玻璃（宽×深）[mm] 399×271 493×551 697×758
主机质量（包括专用设置台）[kg] 370 589 1460
影像测量精度
[µm]※1		 E1X, E1Y※1 （0.8 ＋ 2L / 1000）
E1Z※1 （1.5 ＋ 2L / 1000）
E2XY※1 （1.4 ＋ 3L / 1000）
精度保证光学倍率 2.5倍物镜（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍镜筒透镜
非接触式位移传感器测量精度 [µm]※2 E1Z （1.5 ＋ 2L / 1000）
光栅尺分辨力 [µm] 0.02
精度保证温度 环境温度 18～23 ℃
温度变化 0.5 ℃ / 1H 和 1 ℃ / 24H
最大工件质量 [kg]※4 15 30 40
影像装置 B&W CCD
照明装置 透射照明 白色LED
垂直反射照明 白色LED
程控环形照明 白色LED
观察装置※5 程控电动转塔　1X, 2X, 6X系列
气源使用条件 使用气源压力 0.2 MPa※3
温度补偿功能 自动温度补偿

 ※1 按照本公司检查方法。L为任意测量长度（单位： mm）

※2 极端的不平衡负载、集中负荷除外。

※3 气源压力须为0.45～0.7 MPa。

※4 支持程控电动转塔1X-2X-4X机型及1X-2X-4X-6X机型可接受特殊定制。

※订购支持ISO10360-7:2011精度保证的机型时，请在货号的末尾加S。

QV ACCEL

名称 QV ACCEL 808 QV ACCEL 1010
货号 363-315-10Y 363-335-10Y
型号 QV-A808P1L-D QV-A1010P1L-D
主机部分　尺寸、质量
测量范围（X×Y×Z）[mm] 800×800×150 1000×1000×150
外观尺寸（宽×深×高）（包括专用设置台）[mm] 1475×1860×1578 1912×2116× 1603
载物玻璃（宽×深）[mm] 883×958 1186×1186
主机质量 [kg] 2050 2950
影像测量精度
[µm]※1		 E1X, E1Y※1 （1.5 ＋ 3L / 1000）
E1Z※1 （1.5 ＋ 4L / 1000）
E2XY※1 （2.5 ＋ 4L / 1000）
精度保证光学倍率 2.5倍物镜（QV-HR2.5X 或 QV-SL2.5X）＋ 低倍镜筒透镜
光栅尺分辨力 [µm] 0.1
重复精度 [µm]※2 短尺寸　XY轴 3σ = 0.2
长尺寸　XY轴 3σ = 0.7
精度保证温度 环境温度 20 ± 1 ℃
温度变化 2 ℃ / 8H
最大工件质量 [kg]※3 10 30
影像装置 B&W CCD相机（1/2英寸）
照明装置 透射照明 白色LED
垂直反射照明 白色LED
程控环形照明 白色LED （4象限）
观察装置※4 程控电动转塔　1X, 2X, 6X系列

 ※1 按照本公司检查方法。L为任意测量长度（单位： mm）

※2 测量短尺寸在一个画面内重复测量。长尺寸在移动的同时重复。两者均按照本公司检查方法。

※3 极端的不平衡负载、集中负荷除外。

※4 支持程控电动转塔1X-2X-4X机型及1X-2X-4X-6X机型可接受特殊定制。

※订购支持ISO10360-7:2011精度保证的机型时，请在货号的末尾加S。

ULTRA QV

名称 ULTRA QV 404
货号 363-518-20 363-519-20
型号 QV-U404P1N-D QV-U404T1N-D
主机部分　尺寸、质量
测量范围（X×Y×Z）[mm] 400×400×200
外观尺寸（宽×深×高）（包括专用设置台）[mm] 1190×1735×1910
载物玻璃（宽×深）[mm] 493×551
主机质量（包括专用设置台）[kg] 2025
影像测量精度
[µm]※1		 E1X, E1Y※1 （0.25 ＋ L / 1000）
E1Z（50 ｍｍ行程）※1 （1.0 ＋ 2L / 1000）
E1Z（全行程）※1 （1.5 ＋ 2L / 1000）
E2XY※1 （0.5 ＋ 2L / 1000）
精度保证光学倍率 5倍物镜（QV-5X）＋ 中倍镜筒透镜
光栅尺分辨力 [µm] 0.01
激光自动对焦重复精度 [µm]※2 -  σ≤0.8
精度保证温度 环境温度 19～23 ℃
温度变化 0.5 ℃ / 1H 和 1 ℃ / 24H
最大工件质量 [kg]※3 40
影像装置 B&W CCD相机（1/2英寸）
照明装置 透射照明 卤素
垂直反射照明 卤素
程控环形照明 卤素
观察装置※4 程控电动转塔　1X, 2X, 6X系列
跟踪自动对焦装置 - √
气源使用条件 使用气源压力 0.4 MPa※5
必要气源流量 300 L / min（ANR）※6
温度补偿功能※7 自动温度补偿

 ※1 按照本公司检查方法。L为任意测量长度（单位： mm）

※2 符合测量工件： 校准片表面镀铬、物镜： QV-5X、跟踪速度： 10 mm/sec、跟踪范围： 2 mm条件时。

※3 极端的不平衡负载、集中负荷除外。

※4 支持程控电动转塔1X-2X-4X机型及1X-2X-4X-6X机型可接受特殊定制。

※5 气源压力须为0.5～0.9 MPa。

※6 标准状态下的流量。

※7  自动温度补偿： 在20 ℃以外的温度环境下，支持补偿与20 ℃之间的温差所导致的误差，以标准温度20 ℃时的值输出结果的功能 （根据软件的设定，标准温度也可设定成20 ℃以外的温度）。

※订购支持ISO10360-7:2011精度保证的机型时，请在货号的末尾加S。

外观尺寸图、 测量工作台尺寸

QV302

QV404

QV606

QVWLI 302

QVWLI-404

QVWLI-606

QV ACCEL 808

QV ACCEL 1010

ULTRA QV 404

功能矩阵表
