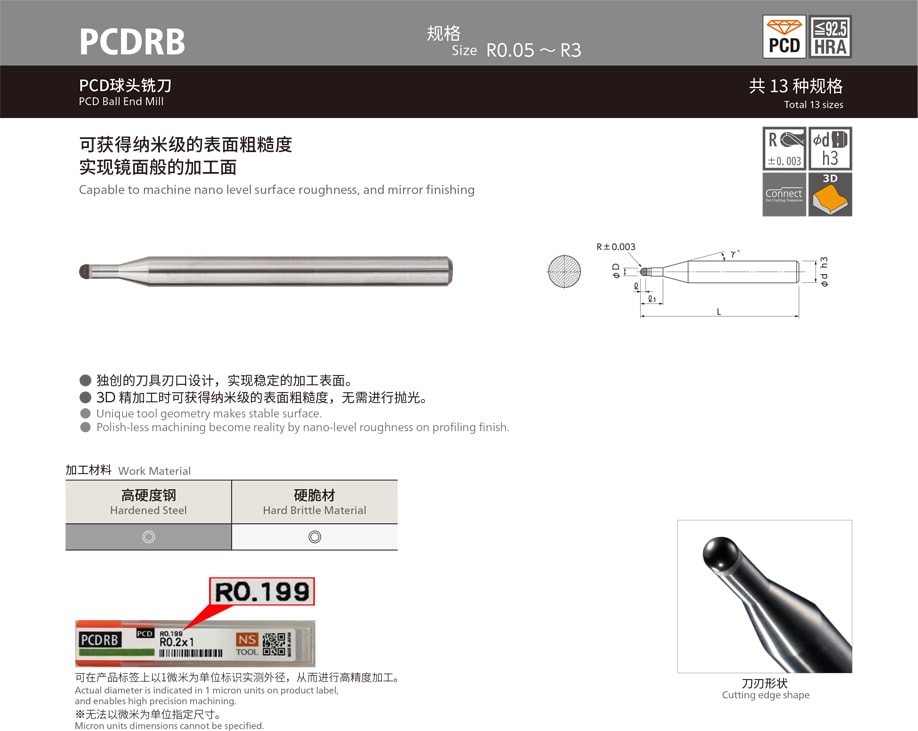

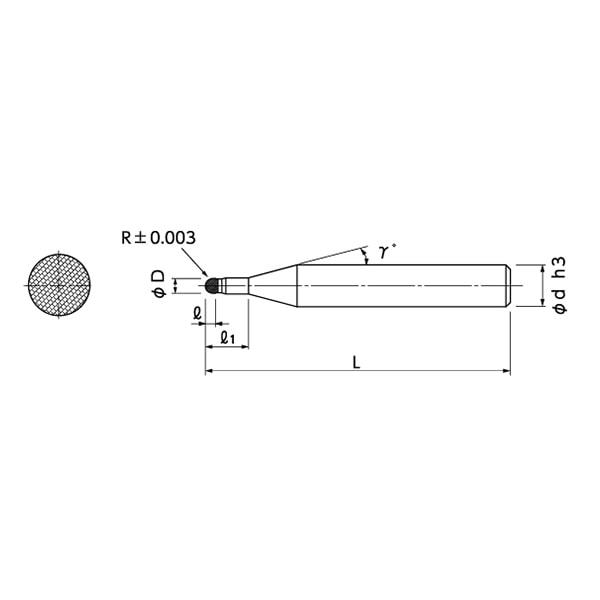

(R)球头半径 | (ℓ1)颈长 | (ℓ)刃长 | (D)外径 | (γ)颈角 | (d)柄径 | (L)全长 |
R0.05 | 0.15 | 0.05 | 0.1 | 15° | 4 | 48 |
0.25 | 0.05 | 0.1 | 15° | 4 | 48 | |
R0.075 | 0.23 | 0.075 | 0.15 | 15° | 4 | 48 |
0.38 | 0.075 | 0.15 | 15° | 4 | 48 | |
R0.1 | 0.5 | 0.1 | 0.2 | 15° | 4 | 48 |
R0.2 | 1 | 0.2 | 0.4 | 15° | 4 | 48 |
R0.3 | 1.5 | 0.3 | 0.6 | 15° | 4 | 48 |
R0.5 | 2.5 | 0.5 | 1 | 15° | 4 | 50 |
R0.75 | 3.8 | 0.75 | 1.5 | 15° | 4 | 48 |
R1 | 5 | 1 | 2 | 15° | 4 | 48 |
R1.5 | 7.5 | 1.5 | 3 | 15° | 6 | 59 |
R2 | 10 | 2 | 4 | 15° | 6 | 60 |
R3 | 15 | 3 | 6 | - | 6 | 62 |
加工材料 | 高硬度钢・高速钢(~70HRC) | 硬质合金(~92.5HRA) | |||||||||
R球头半径 | 颈长 | 余量 | 切深量 | 主轴转速 | 进给速度 | 余量 | 切深量 | 主轴转速 | 进给速度 | ||
mm | ap mm | ae mm | min-1 | mm/min | mm | ap mm | ae mm | min-1 | mm/min | ||
0.05 | 0.15 | 0.001 | 0.001 | 0.001 | 40,000 | 50 | 0.001 | 0.001 | 0.001 | 40,000 | 50 |
0.25 | 0.001 | 0.001 | 0.001 | 40,000 | 25 | 0.001 | 0.001 | 0.001 | 40,000 | 25 | |
0.075 | 0.23 | 0.001 | 0.001 | 0.001 | 40,000 | 100 | 0.001 | 0.001 | 0.001 | 40,000 | 100 |
0.38 | 0.001 | 0.001 | 0.001 | 40,000 | 50 | 0.001 | 0.001 | 0.001 | 40,000 | 50 | |
0.1 | 0.5 | 0.001 | 0.001 | 0.001 | 40,000 | 100 | 0.001 | 0.001 | 0.001 | 40,000 | 100 |
0.2 | 1 | 0.002 | 0.002 | 0.002 | 40,000 | 200 | 0.002 | 0.001 | 0.002 | 40,000 | 150 |
0.3 | 1.5 | 0.003 | 0.003 | 0.003 | 40,000 | 400 | 0.002 | 0.002 | 0.002 | 40,000 | 200 |
0.5 | 2.5 | 0.005 | 0.005 | 0.005 | 40,000 | 500 | 0.003 | 0.003 | 0.003 | 40,000 | 300 |
0.75 | 3.8 | 0.005 | 0.005 | 0.005 | 40,000 | 600 | 0.004 | 0.004 | 0.004 | 40,000 | 400 |
1 | 5 | 0.005 | 0.005 | 0.005 | 40,000 | 800 | 0.005 | 0.005 | 0.005 | 40,000 | 500 |
1.5 | 7.5 | 0.005 | 0.006 | 0.006 | 30,000 | 800 | 0.005 | 0.005 | 0.005 | 30,000 | 500 |
2 | 10 | 0.005 | 0.007 | 0.007 | 22,000 | 800 | 0.005 | 0.006 | 0.006 | 20,000 | 500 |
3 | 15 | 0.005 | 0.009 | 0.009 | 16,000 | 800 | 0.005 | 0.007 | 0.007 | 12,000 | 500 |

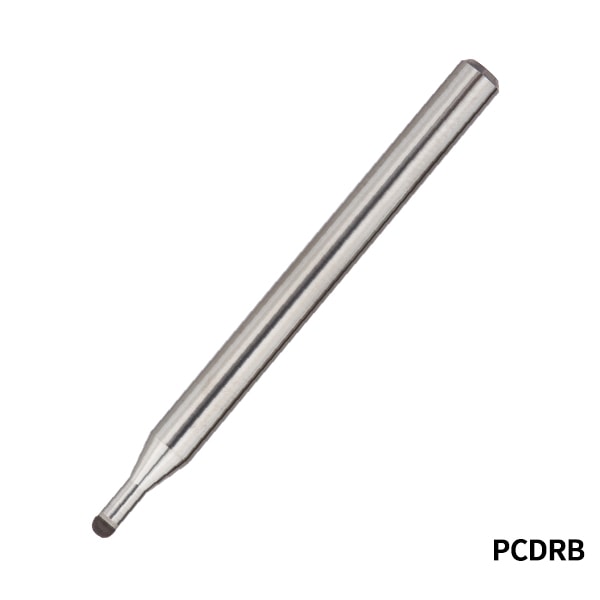

品牌:NS TOOL(日进)
型号:PCDRB
