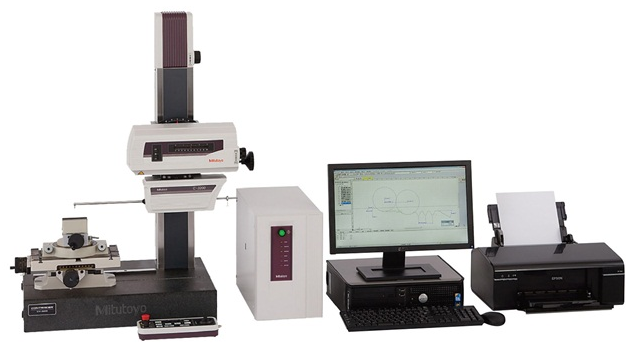

日本三丰Mitutoyo三丰轮廓仪CV-3200W8图1
￥待询价（提交订单10分钟内获取专属报价单）

自营日本三丰Mitutoyo三丰轮廓仪CV-3200W8

产品亮点：日本三丰轮廓仪CV-3200W8与传统型号相比，新测臂使Z1轴测量范围增大了10mm 同时减少了工件的干扰。测臂安装部采用了磁性链接件，单此接触就能完成测臂的装卸，提高了易用性。......
品　　牌
Mitutoyo(三丰)
产品分类
轮廓仪
型　　号
G62947F98CD297
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情
日本三丰轮廓仪CV-3200W8与传统型号相比，新测臂使Z1轴测量范围增大了10mm 同时减少了工件的干扰。测臂安装部采用了磁性链接件，单此接触就能完成测臂的装卸，提高了易用性。......

完善的高精度轮廓测量仪

• CV-3200/4500系列轮廓仪是在Z1 轴(检出器) 上配有高精度弧形光栅尺和新型测臂的轮廓测量仪。高精度弧形光栅尺能直接读取测针的弧形轨迹，以实现高精度和高分辨力。

• 与传统型号相比，新测臂使Z1轴测量范围增大了10mm 同时减少了工件的干扰。测臂安装部采用了磁性链接件，单此接触就能完成测臂的装卸，提高了易用性。

三丰专为CV-4500系列轮廓仪增加了以下两大特性：

(1) 装配双面测针，实现垂直方向(上/下) 连续测量，所获取的数据实现简单分析以往难以测量的内螺纹有效直径。

(2) 测力可在FORMTRACEPAK软件中设置。轮廓仪无需调整配重位置。

产品图片

技术参数

轮廓仪货号 CV-3200S4 CV-3200H4 CV-3200W4 CV-3200S8 CV-3200H8 CV-3200W8
CV-4500S4 CV-4500H4 CV-4500W4 CV-4500S8 CV-4500H8 CV-4500W8
测量
范围		 X 轴 100mm 200mm
Z1 轴(检出器) 60mm (水平位置±30mm)
Z2 轴 (立柱) 移动范围 300mm 500mm 300mm 500mm




Z1 轴
(检出器)		 光栅尺类型 弧形
分辨力 CV-3200 系列: 0.04µm, CV-4500 系列: 0.02µm
测针上/ 下运作 弧形移动
测量方向 向前/ 向后
测针方向 CV-3200 系列: 垂直方向 (向上/ 向下单独测量)
CV-4500 系列: 垂直方向 (向上/ 向下根据配重调整)
测力 CV-3200 系列: 30mN (上下可连续测量)
CV-4500 系列: 10, 20, 30, 40, 50mN (根据软件转换)
跟踪角度 向上: 77º, 向下: 83º(根据表面粗糙度，使用标准单切面测针*1)






驱动部		 长度基准 X 轴 激光全息光栅尺
Z2 轴 (立柱) ABS 光栅尺
分辨力 X 轴 0.05 µm
Z2 轴 (立柱) 1 µm
驱动速度 X 轴 0 - 80mm/s 外加手动
Z2 轴 (立柱) 0 - 30mm/s 外加手动
测量速度 X 轴 0.02 - 5mm/s
直线度*2 X 轴 0.8µm/100mm 2µm/200mm
倾角范围 X 轴 ±45º




精度
(20ºC)

CV-3200 系列
X 轴		 ±(0.8+0.01L)µm    L = 驱动长度 (mm)
宽范围:  1.8µm/100mm
窄范围:  1.05µm/25mm		 ±(0.8+0.02L)µm    L = 驱动长度 (mm)
宽范围:  4.8µm/200mm
窄范围:  1.3µm/25mm
Z1 轴(检出器) ±(1.6+|2H|/100)µm     H = 水平位置上的测量高度 (mm)


CV-4500 系列
X 轴		 ±(0.8+0.01L)µm    L = 驱动长度 (mm)
宽范围:  1.8µm/100mm
窄范围:  1.05µm/25mm		 ±(0.8+0.02L)µm    L = 驱动长度 (mm)
宽范围:  4.8µm/200mm
窄范围:  1.3µm/25mm
Z1 轴(检出器) ±(0.8+|2H|/100)µm     H = 水平位置上的测量高度 (mm)
