自营Seibu_西部电机Ultra MMB系列超精密线切割电火花加工机UltraMM50B

超精密线切割电火花加工机

Ultra MMB超精密线切割电火花加工机

早在1972年,西部电机成功地开发了世界上第一台「CNC」丝线电火花放电加工机。
随后在2003年推出了高精密和高生产性的M系列,并且还开发了提高了静态型的机械精度的MM系列,
在2005年,又开发了作为集大成超精密机的MP250S型。
而后在2009年,追求超极限精密精度的中冲程机器,并且与超精密的机器相匹敌的高精密机,UltraMM系列诞生了。
用MM系列培养的"手工刮花"传统技术和发挥了MP250S的经验,成功实现了节距精度2μm,降低了成本。
坚信商品的机械精度方面,性价比方面，能够让顾客最满意。

特长

超越了MM的加工精度

实现了胜过MM的节距加工精度
实现了超越了MM的加工精度。 工件材质：ＳＫＤ１１
工件板厚：２０ｍ
ｍ 所使用的线直径：φ０．２ｍ
ｍ 加工次数：５
回 加工面粗糙程度：Ｒａ０．２１μｍ/Ｒｚ１.７
６μｍ 三维测量机：ZEISS PRISMO5 SPACC(aniru&dry)，MM系列，达到了0.1微米的加工精度。
使用了刮刀技术的MM系列，实现长年稳定的节距加工精度。超越了MM的加工精度

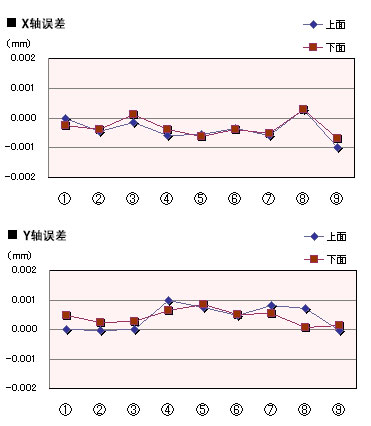

在上图中的行程节距加工中,达到了X轴的范围是1.4μm,Y轴的范围是1.2μm这个精度。 用打翻传统的常识的水准实现了「超高精度领域加工」。 确实实现了断线后自動結線装置機能和行业第一的节距,形状精度为顾客的提高生产性,精度做出了贡献。

实现了对应的超精密的模具的加工精度, 并且用世界第一的自動結線装置能够加工順送的板以及結線回数很多的加工也能放心地使用。

φ0.05丝线自动供给对应化
(实际使用的自動接线成功率超过90%以上)
在MM中有了φ0.07丝线的对应机,但是在UltraMM中超精密,微小加工中不可缺少的φ0.05丝线也能够对应。 人的头发是80-100μm。 比这更细的50μm的丝线在80μm的起始穿线孔处也能够接線,并且实际上的接线成功率确实能超过90%。 很确信地说,不仅能够实现超精密模具加工而且也能进行小型精密零件加工,用Ultra mm 1台能够在更广泛的领域随机应变。

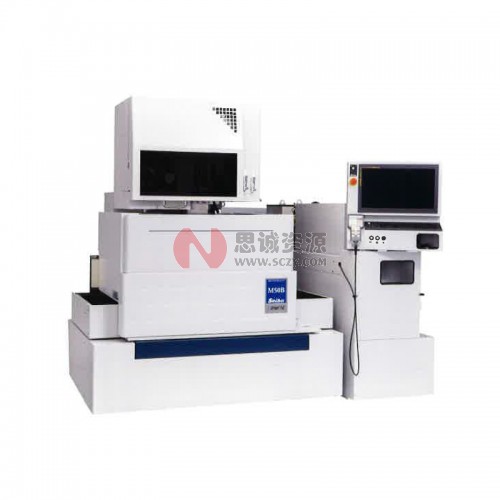

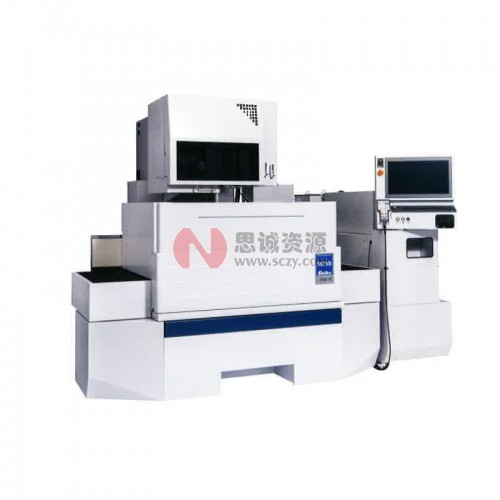

UltraMM50B

实现±1μm节距加工
高端型

●节距加工精度 ±1μm
●丝线直径 Φ0.05~0.3mm

工件的最大尺寸W×D×H	800×650×200mm
工件的最大质量	800kg
各轴移动量XXYXZ	500×350×260mm
使用丝线电极直径	φ0.05～φ0.3mm　标准φ0.20mm
使用的丝线供给装置	AWF-4 标准装备
U-V轴的移动量 U×V	±60×±60mm
最大锥角	±10°/板厚220mm(±45°/板厚40mm :供选择)
外形尺寸 W×D×H	1,857×1,930×2,050mm
质量	3,400kg

*250～300mm工件用刷毛磨光加工
