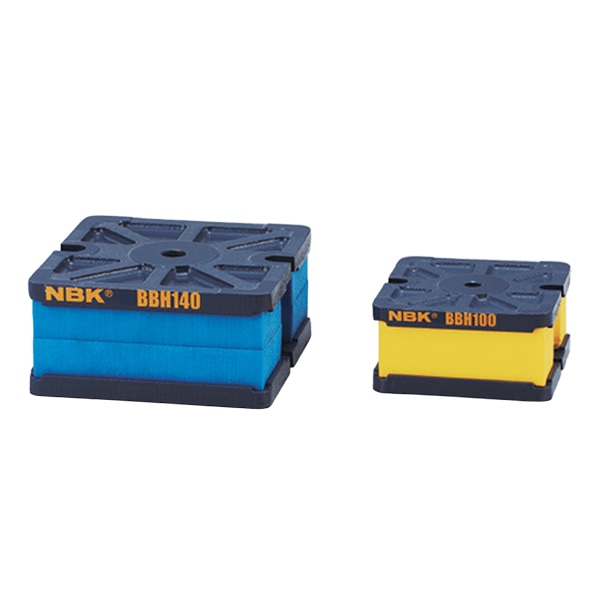

自营ERON-NABEYA雅朗 BBH重型内置防振座

采用隔振及防振性能优异的聚氨酯泡沫塑料的内置用防振座。

材质底垫：FC200

表面处理：涂装

采用隔振及防振性能优异的聚氨酯泡沫塑料的内置用

防振座。

特点

可消除低频振动

●采用比橡胶类防振材料更优异的聚氨酯泡沫塑料，可消除低频振动。

适用负荷范围大

●适用于400N～14700N的大范围负荷。

防振材料种类丰富

●各尺寸均备有2～5种防振材料。即使负荷不同，也可将尺寸差异控制在最小限度内。

内置限位机构

●内置可对应地震等大幅摆动的限位机构。

用途

消除从外部传递过来的振动

●消除外部向精密测量仪、检查及加工机等传递的振动减少向外部传递的振动

●减少泵、发电机等振动源向外部传递的振动

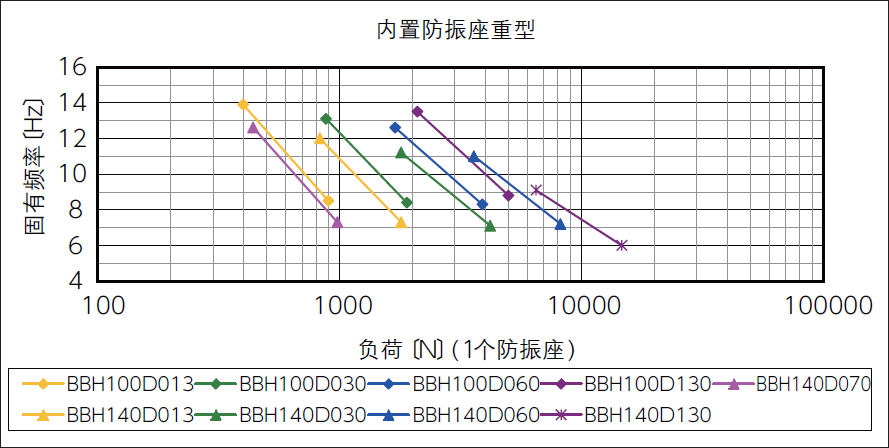

■特性数据

■选择要点

在左侧图表中读取装载负荷所对应的防振座固有频率，选择需隔振、防振的振动频率1/2（0.5倍）以下的型号。

■电机产生的振动频率为2,400转/60秒=40Hz。

因此，防振座应选择固有频率为40Hz/2=20Hz 以下的类型。

■BBH140D070（装载500N时的固有频率约为12Hz）或BBH100D013（装载500N时的固有频率约为13Hz）适用上述情况。

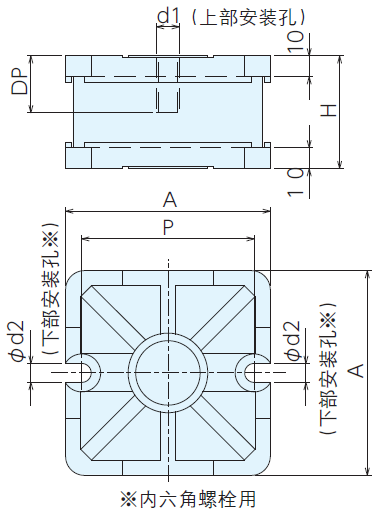

■规格

※1.固有频率为作用容许负荷时的计算值。

※2.对象振动频率为隔振、防振对象的振动频率。作用容许负荷时，振动以衰减至1/2～1/3时的频率为基准。

※3.防振材料变形量为作用容许负荷时的计算值。
