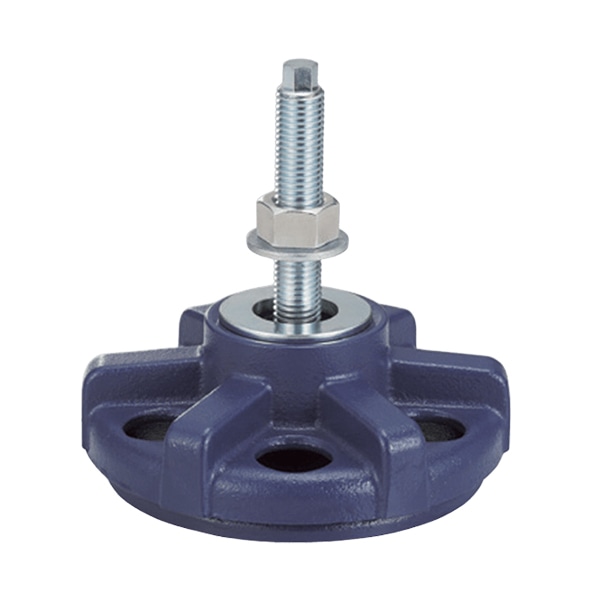

自营ERON-NABEYA雅朗 BFD系度盘式可升降防振底脚

●采用耐久性、防振性能优异的醚类聚氨酯泡沫塑料防振材料。

●利用度盘状的升降功能，可方便地进行调平。

●采用旋转摆动机构，可设置在倾斜面（最大3度）上。

●不会向地板上染色。

材 质本体：FC250 螺栓：SS400 球面垫圈：S45C

表面处理 涂装 三价铬电镀

用途：工业设备的隔振、防振、调平机构

●采用耐久性、防振性能优异的醚类聚氨酯泡沫塑料防振材料。

●利用度盘状的升降功能，可方便地进行调平。

●采用旋转摆动机构，可设置在倾斜面（最大3度）上。

●不会向地板上染色。

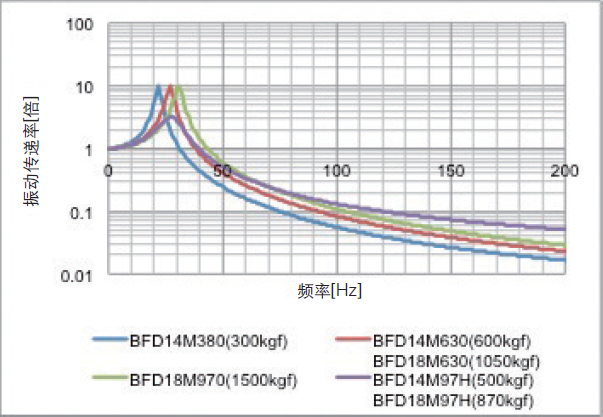

■特性数据

※表示防振功能所产生的振动增减。

例如，振动传递率为0.1倍时，振动衰减至0.1倍；振动传递率为2倍时，振动增大至2倍。

※（）内为假定负荷。

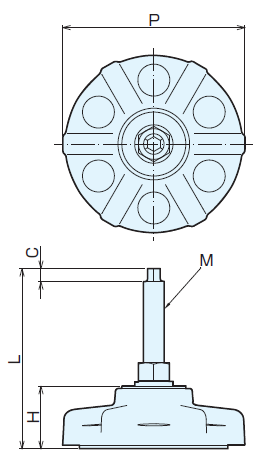

■规格

※1变形量为作用最大容许负荷时的防振材料的变形量（计算值）。

※2固有频率为作用最大容许负荷时的值（计算值）。

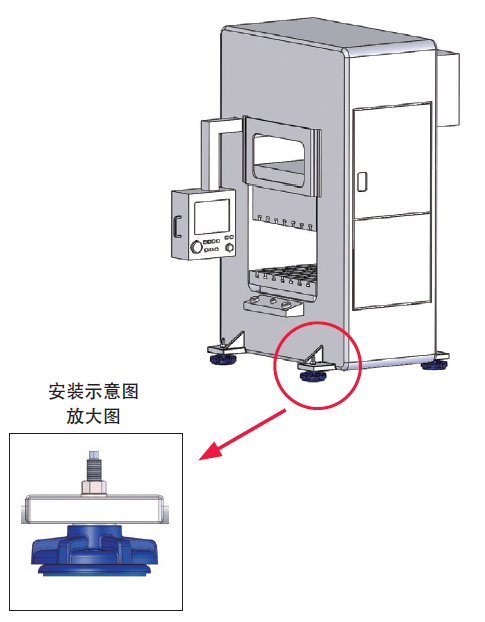

■在装置上安装示意图

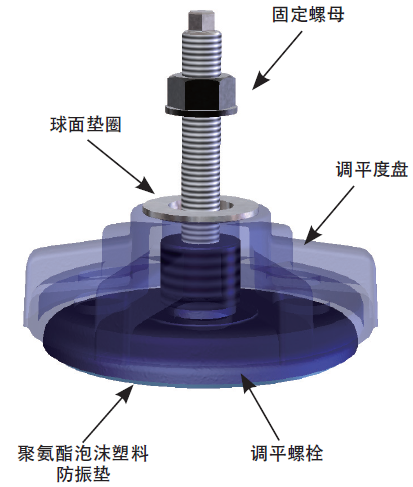

■结构

调平时，松开固定螺母，旋转调平度盘。（调平度盘、球面垫圈部将上下移动）

调平结束后，拧紧固定螺母。

■示例

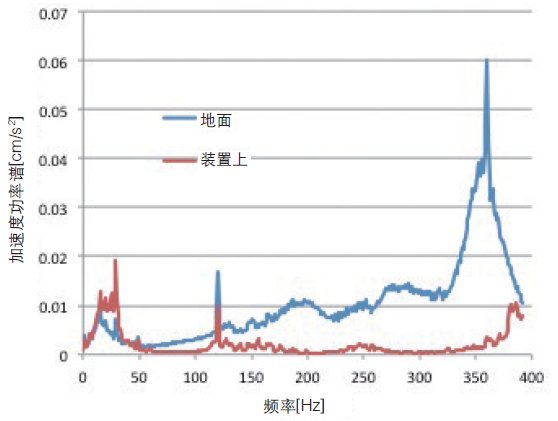

消除工厂地面振动(BFD14M97H)

使用加速度计测量工厂地面振动与设置有BFD14M97H的装置上的振动的结果。

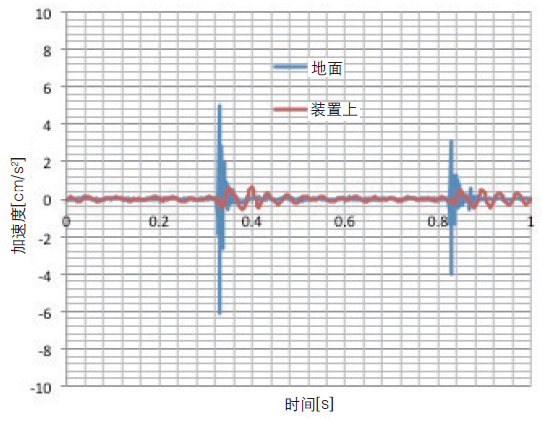

消除步行振动(BFD14M630)

上述结果是利用加速度计测得的人在装置周围行走时的地面振动以及设置有BFD14M630的装置上的振动。
