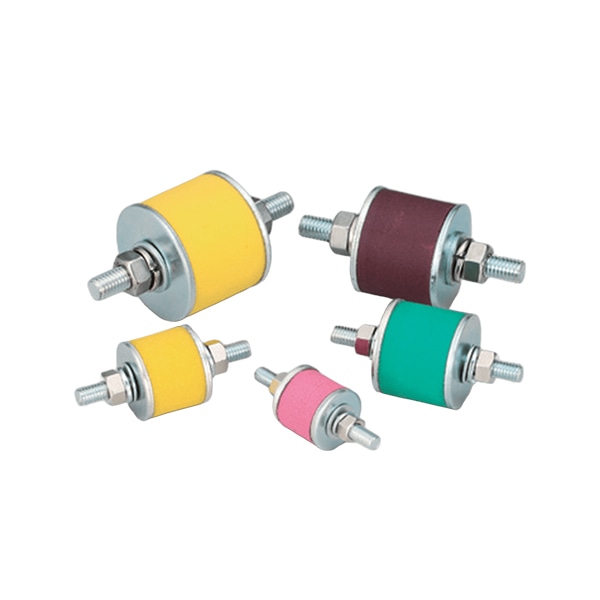

自营ERON-NABEYA雅朗 BBL轻型内置防振座

可消除低频振动 适用负荷范围大 防振材料种类丰富

材质外壳：SPHC

螺栓：SUM23

表面处理：三价铬电镀

采用隔振及防振性能优异的聚氨酯泡沫塑料的内置用防振座。

特点

可消除低频振动

●采用比橡胶类防振材料更优异的聚氨酯泡沫塑料，可消除低频振动。

适用负荷范围大

●适用于11N～580N的大范围负荷。

防振材料种类丰富

●各尺寸均备有2～4种防振材料。即使负荷不同，也可将尺寸

差异控制在最小限度内。

用途

消除从外部传递过来的振动

●消除外部向精密测量仪、检查及加工机等传递的振动减少向外部传递的振动

●减少泵、发电机等振动源向外部传递的振动

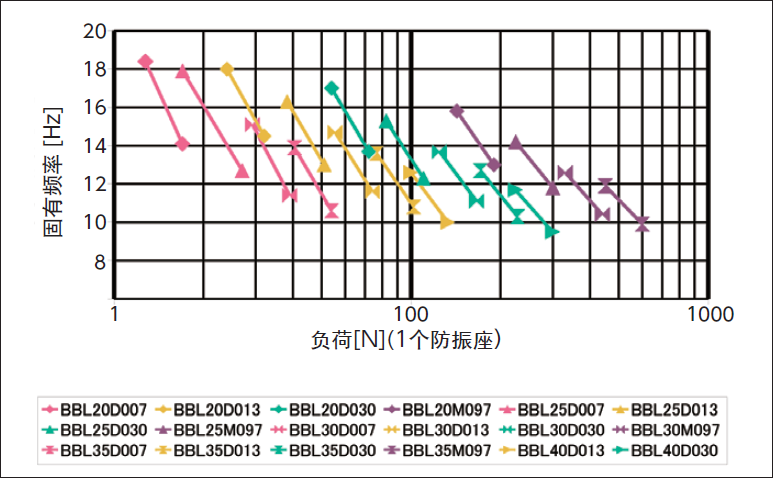

■特性数据

■选择要点

在左侧图表中读取装载负荷所对应的防振座固有频率，选择需隔振、防振的振动频率1/2（0.5倍）以下的型号。

■泵产生的振动频率为1,800转/60秒 = 30Hz。

因此，防振座应选择固有频率为30Hz/2 =15Hz以下的类型。

■BBL25D013（装载50N时的固有频率约为13Hz）或BBL35D007（装载50N时的固有频率约为11Hz）适用上述情况。

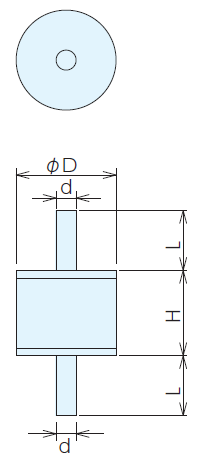

■规格

※1.固有频率为作用容许负荷时的计算值。

※2.对象振动频率为隔振、防振对象的振动频率。作用容许负荷时，振动以衰减至1/2～1/3时的频率为基准。

※3.防振材料变形量为作用容许负荷时的计算值。
