自营ERON-NABEYA雅朗 BBM系中型内置防振座
产品亮点：可消除低频振动适用负荷范围大防振材料种类丰富差异控制在最小限度内。连接方式可任意组合
- 选配推荐
- 最新发布
产品详情
材质
外壳：SPHC
螺栓/螺母：SWRCHIOR
表面处理：三价铬电镀

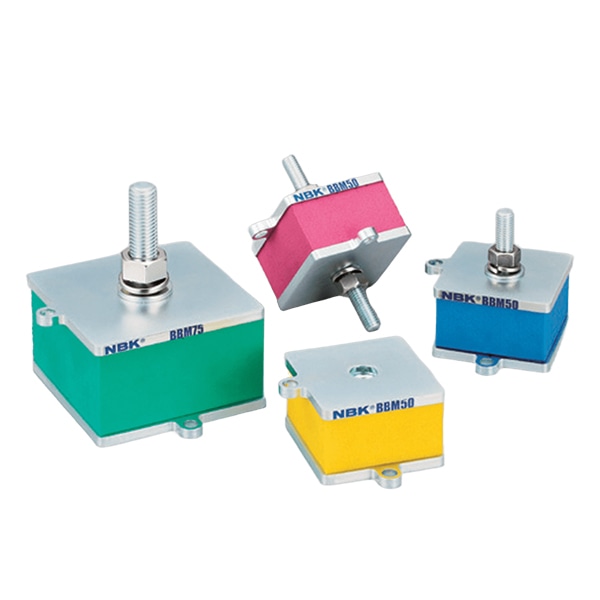

采用隔振及防振性能优异的聚氨酯泡沫塑料的内置用防振座。
特点
可消除低频振动
●采用比橡胶类防振材料更优异的聚氨酯泡沫塑料，可消除低频振动。
适用负荷范围大
●适用于100N～3100N的大范围负荷。
防振材料种类丰富
●各尺寸均备有2～4种防振材料。即使负荷不同，也可将尺寸差异控制在最小限度内。
连接方式可任意组合
●中型可选择外螺纹、内螺纹的组合。
用途
消除从外部传递过来的振动
●消除外部向精密测量仪、检查及加工机等传递的振动减少向外部传递的振动
●减少泵、发电机等振动源向外部传递的振动

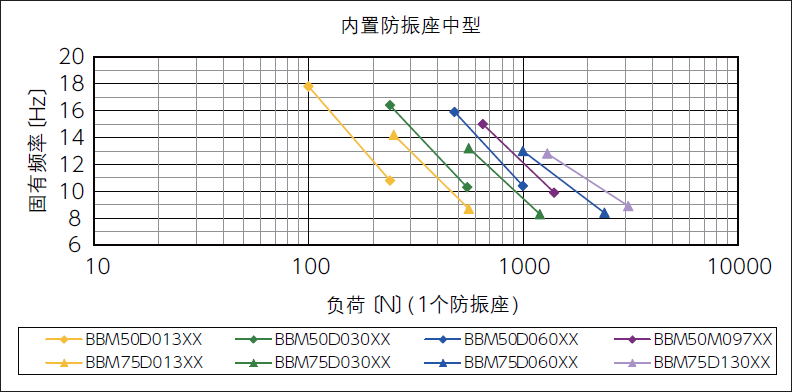

■特性数据
■选择要点
在左侧图表中读取装载负荷所对应的防振座固有频率，选择需隔振、防振的振动频率1/2（0.5倍）以下的型号。
■泵产生的振动频率为1,800转/60秒=30Hz。因此，防振座应选择固有频率为30Hz / 2 = 15Hz以下的类型。
■BBM75D013（装载30N时的固有频率约为13Hz）或BBM50D030（装载300N时的固有频率约为15Hz）适用上述情况。
■规格

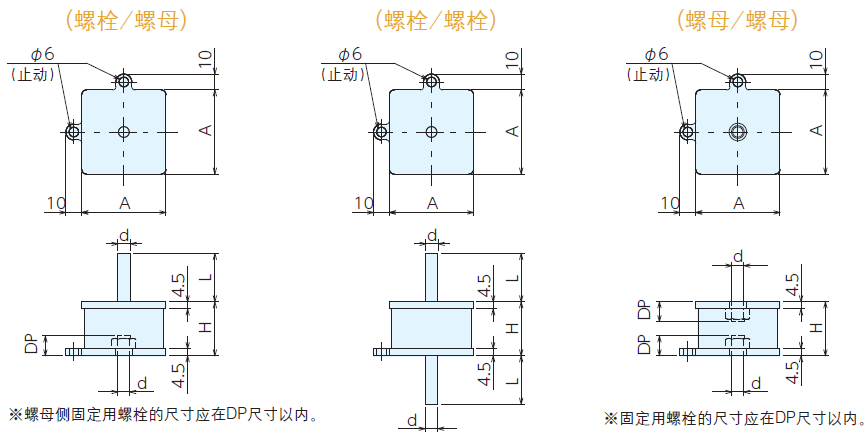

| 订单号 | 型号 | 防振材料 颜色 | 类型 | 尺寸[mm] | 容许负荷N | 固有频率 | 对象振动频率 | 防振材料变形量 | 重量ｇ | ||||
| A | H | d（粗牙） | L | DP | [Hz]※1 | [Hz]※2 | [mm]※3 | ||||||
| 109414 | BBM50D013NB | 深黄 | 螺栓 螺母 | 53 | 34.0 | M 8×1.25 | 30.5 | 8 | 100～ 240 | 11 | 22～ | 2 | 250 |
| 109415 | BBM50D030NB | 深绿 | 240～ 550 | 10 | 21～ | 3 | 260 | ||||||
| 109416 | BBM50D060NB | 深蓝 | 480～1000 | 10 | 21～ | 3 | 270 | ||||||
| 109417 | BBM50M097NB | 深紫 | 650～1400 | 10 | 20～ | 4 | 270 | ||||||
| 109418 | BBM75D013NB | 深黄 | 78 | 46.5 | M12×1.75 | 50.5 | 12 | 250～ 560 | 9 | 17～ | 4 | 590 | |
| 109419 | BBM75D030NB | 深绿 | 560～1200 | 8 | 17～ | 4 | 620 | ||||||
| 109420 | BBM75D060NB | 深蓝 | 1000～2400 | 8 | 17～ | 4 | 650 | ||||||
| 109421 | BBM75D130NB | 紫 | 1300～3100 | 9 | 18～ | 4 | 670 | ||||||
| 109422 | BBM50D013BB | 深黄 | 螺栓 螺母 | 53 | 34.0 | M 8×1.25 | 30.5 | - | 100～ 240 | 11 | 22～ | 2 | 260 |
| 109423 | BBM50D030BB | 深绿 | 240～ 550 | 10 | 21～ | 3 | 270 | ||||||
| 109424 | BBM50D060BB | 深蓝 | 480～1000 | 10 | 21～ | 3 | 280 | ||||||
| 109425 | BBM50M097BB | 深紫 | 880～1900 | 10 | 20～ | 4 | 280 | ||||||
| 109426 | BBM75D013BB | 深黄 | 78 | 46.5 | M12×1.75 | 50.5 | - | 250～ 560 | 9 | 17～ | 4 | 630 | |
| 109427 | BBM75D030BB | 深绿 | 560～1200 | 8 | 17～ | 4 | 620 | ||||||
| 109428 | BBM75D060BB | 深蓝 | 1000～2400 | 8 | 17～ | 4 | 690 | ||||||
| 109429 | BBM75D130BB | 紫 | 1300～3100 | 9 | 18～ | 4 | 720 | ||||||
| 109430 | BBM50D013NN | 深黄 | 螺栓 螺母 | 53 | 34.0 | M 8×1.25 | - | 8 | 100～ 240 | 11 | 22～ | 2 | 240 |
| 109431 | BBM50D030NN | 深绿 | 240～ 550 | 10 | 21～ | 3 | 250 | ||||||
| 109432 | BBM50D060NN | 深蓝 | 480～1000 | 10 | 21～ | 3 | 260 | ||||||
| 109433 | BBM50M097NN | 深紫 | 880～1900 | 10 | 20～ | 4 | 260 | ||||||
| 109434 | BBM75D013NN | 深黄 | 78 | 46.5 | M12×1.75 | - | 12 | 250～ 560 | 9 | 17～ | 4 | 540 | |
| 109435 | BBM75D030NN | 深绿 | 560～1200 | 8 | 17～ | 4 | 580 | ||||||
| 109436 | BBM75D060NN | 深蓝 | 1000～2400 | 8 | 17～ | 4 | 610 | ||||||
| 109437 | BBM75D130NN | 紫 | 1300～3100 | 9 | 18～ | 4 | 630 | ||||||
