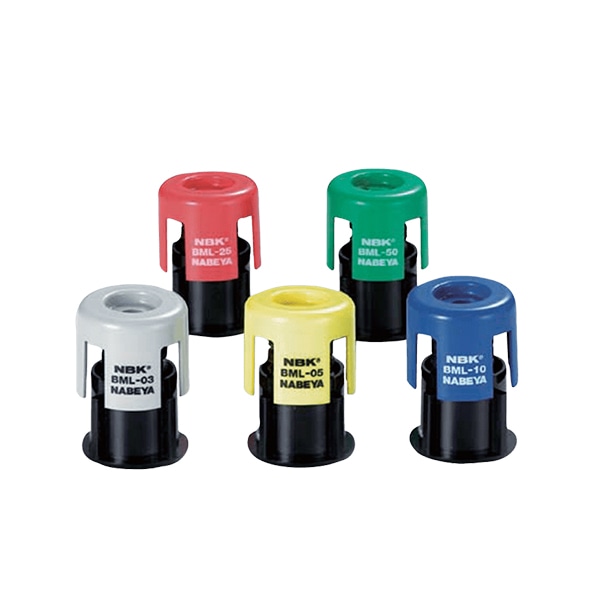

自营ERON-NABEYA雅朗 BML三轴方向轻型防振座

●轻负荷用防振及隔振座。可用于以往防振座无法适应的300g以上的轻负荷。

●可在使用频率为水平9Hz/垂直10Hz以上的低范围内进行防振及隔振。

●采用弹簧常数约为橡胶或凝胶类防振材料1/10的金属弹簧，降低了固有频率。

●采用粘弹性防振材料，可防止金属弹簧的喘振问题。

材质 上部及下部外壳：ABS树脂 垫片：ABS树脂

弹簧：SWP-A 螺纹部：黄铜 防振材料：粘弹性材料

●轻负荷用防振及隔振座。可用于以往防振座无法适应的300g以上的轻负荷。

●可在使用频率为水平9Hz/垂直10Hz以上的低范围内进行防振及隔振。

●采用弹簧常数约为橡胶或凝胶类防振材料1/10的金属弹簧，降低了固有频率。

●采用粘弹性防振材料，可防止金属弹簧的喘振问题。

●可在三个轴方向进行防振及隔振。

电机等产生的振动不仅仅在上下方向。也会产生水平及垂直

方向的振动。

●与垂直方向一样，在水平方向也可发挥高度的防振及隔振能力。

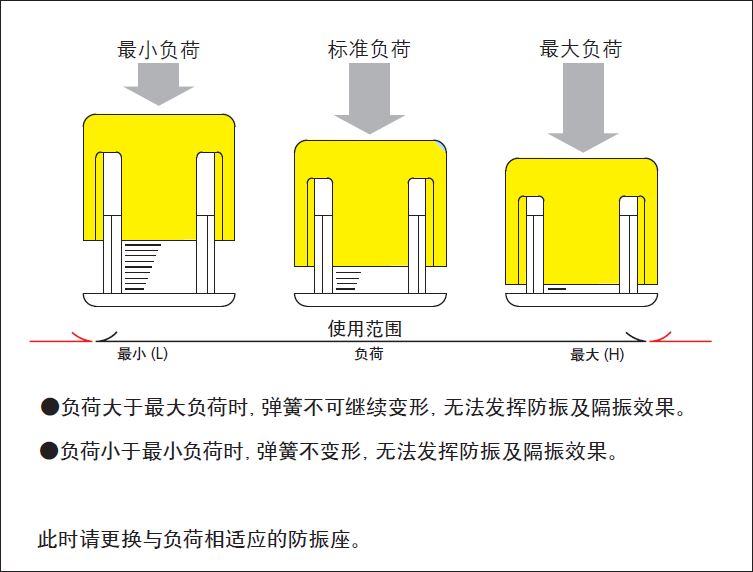

●外壳外侧标有负荷使用范围的刻度，可确认适用性。

防振座在适当的负荷范围内使用时，可发挥防振及隔振效果。

可目视确认作用的负荷是否符合设计要求。

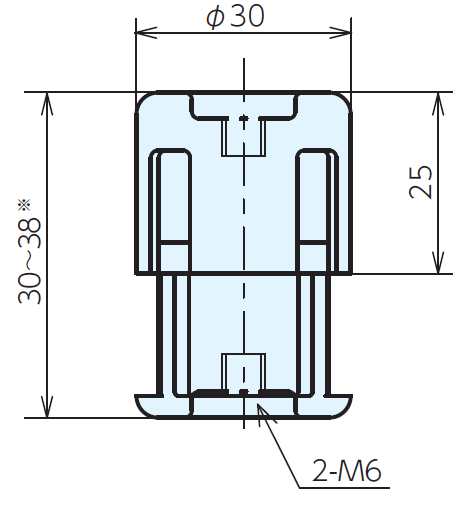

※30～38为使用时的高度无负荷时的高度为45

■规格

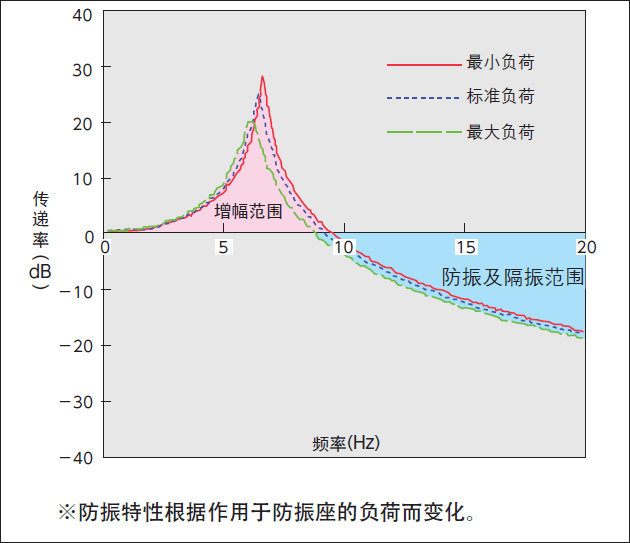

■各承载负荷的防振/隔振特性：垂直方向

防振座（轻型）

■选择方法

防振座的防振效果（振动传递率）由容许负荷及对象的激振频率（频率）所决定。

请根据容许负荷（1个防振座）及对象的频率，选择适用的防振座。

①计算1个防振座的承载负荷。 单位(N) 承载负荷／支承数量

②计算防振对象的激振频率(Hz)。 激振频率(Hz)＝设备转速(rpm)／60（秒）

③在负荷与防振下限频率的曲线图中选择适当的型号。

④根据规格型号及负荷确认防振座的高度，并确认能否安装。

※记载的数值均为计算值，并非保证值。

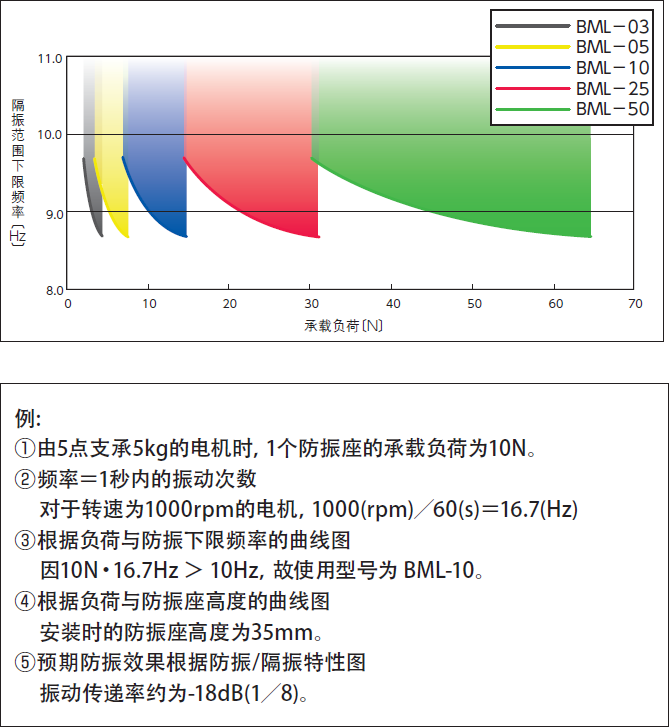

■负荷与防振下限频率

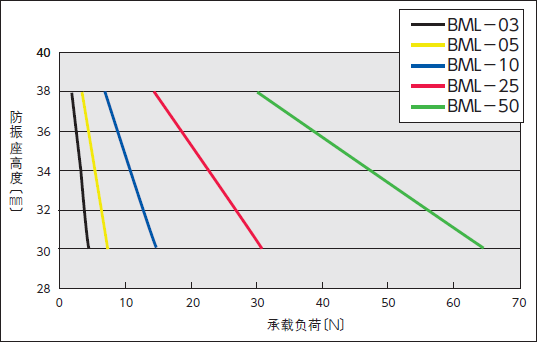

■负荷与防振座高度

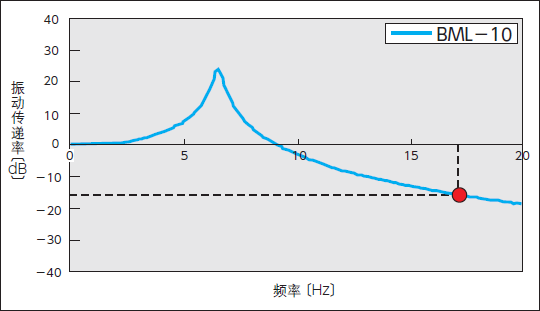

■防振/隔振特性：垂直方向(BML-10)
