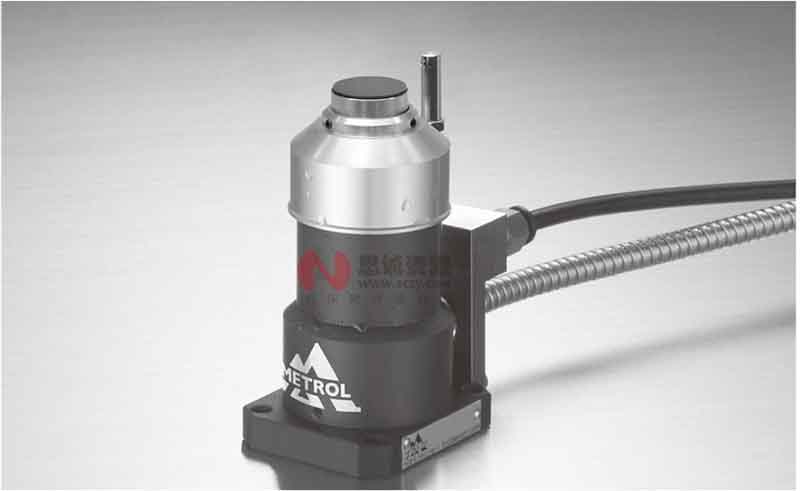

自营METROL美德龙 T24E 数控加工中心用刀具测量接触式对刀仪
产品亮点：T24E接触式对刀仪可用于数控加工中心的刀具测量、磨耗及折损检测，提供Φ20、Φ40、Φ60多种触头直径可选，采用超硬合金材质，重复精度可达0.001，接点寿命达300万次，防护等级为IP67，具备常开输出、超行程报警信号及动作时点亮的LED 灯，适配DC24V电源，搭配耐油线缆与保护管，能满足不同加工场景的对刀需求。
- 选配推荐
- 最新发布
产品详情
用于数控加工中心用刀具测量、磨耗、折损检测。
标准规格
| 订 购 号 | 10117502 | ||
| 型 号 | T24E | ||

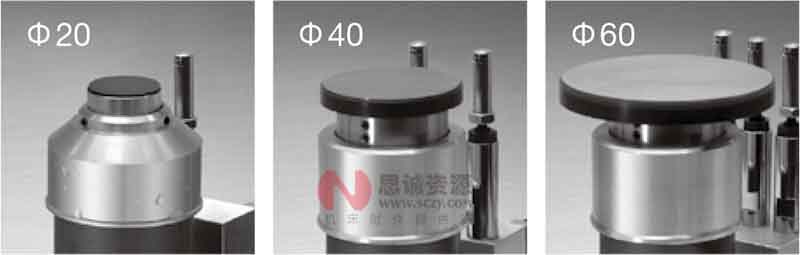

| 触 头 直 径 | φ20 | φ40 | φ60 |
| 表 面 加 工 | 研磨4S | ||
| 触 头 材 质 | 超硬合金 | ||
| 动 作 形 态 / 输 出 | A : NO (常开) | ||
| 预 行 程 | 约0.5 | ||
| 行 程 | 12 | ||
| 重 复 精 度 | 0.001 (条件 : 操作速度50～200mm/min) | ||
| 接点精度寿命 | 300万次 | ||
| 保 护 构 造 | IP67 | ||
| 接 触 力 | 2.5N (安装状态 : 垂直) | ||
| 接 点 额 定 值 | DC5V~DC24V 稳态电流10mA以下 突入电流20mA以下 带LED时，需要限制电流，以免向LED流入10mA以上 的电流。 | ||
| 电 线 | 5m 耐油性·6芯Φ5.5 拉伸强度30N 弯曲半径R7 | ||
| 保 护 管 | 4m 最小弯曲半径R25 | ||
| L E D 灯 | 常时熄灭 动作时亮灯 | ||
产品特点
用于数控加工中心用刀具测量、磨耗、折损检测。

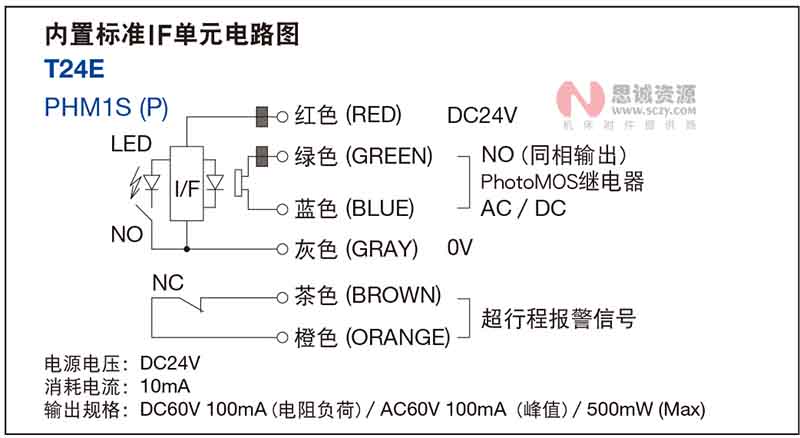

电路图
超行程报警信号
| 输 出 | B : NC (常闭［) 距离检测信号约6mm］ |
| 接 点 额 定 值 | DC24V 100mA(电阻负荷) |
注意事项
高压冷却剂或喷水剧烈冲击触头或套管保护罩时，请另行设置防护罩。
使用的冷却剂，设定为水溶性冷却剂（碱性）。
使用时进刀速度不要低于10mm/min以下。
