￥待询价（提交订单10分钟内获取专属报价单）

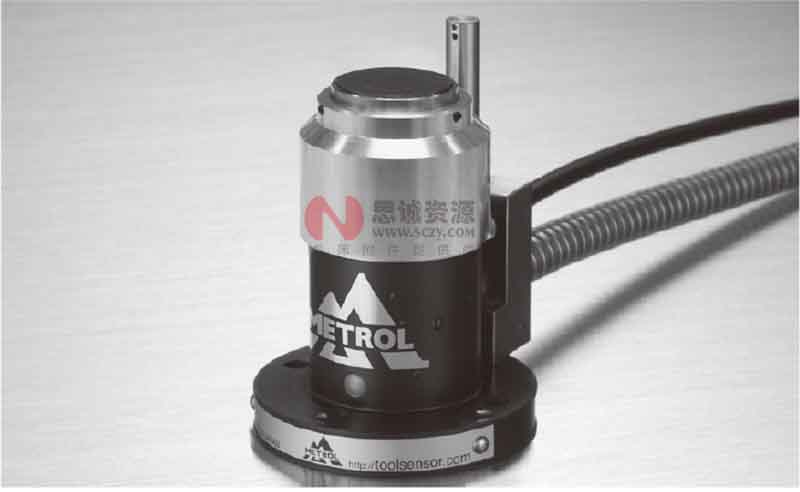

自营METROL美德龙 TM26D 接触式对刀仪
产品亮点：TM26D接触式对刀仪可用于雕铣机的刀具测量、磨耗及折损检测，采用超硬合金对刀面，重复精度可达0.001mm，接点寿命达300万次，同时具备IP67防护构造，配备常开与常闭输出、超行程报警信号及动作时点亮的LED灯，适配DC24V电源，耐油线缆长度5m，能适配雕铣机的多种工作场景
- 选配推荐
- 最新发布
产品详情
用于雕铣机用刀具测量、磨耗、折损检测。
标准规格
| 订 购 号 | 10117104 |
| 型 号 | TM26D |

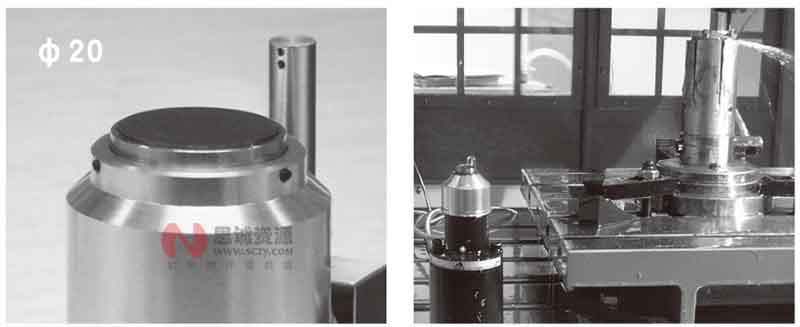

| 对 刀 面 直 径 | Φ20 |
| 表 面 加 工 | 研磨4S |
| 对 刀 面 材 质 | 超硬合金 |
| 动 作 形 态 | NC（常闭） |
| 输 出 | NO (常开) |
| 预 行 程 | 无 |
| 行 程 | 5 |
| 重 复 精 度 | 0.001 (条件 : 操作速度50～200mm/min) |
| 接点精度寿命 | 300 万次 |
| 保 护 构 造 | IP67 |
| 接 触 力 | 1.5N (安装状态 : 垂直) |
| 接 点 额 定 值 | DC5V~DC24V 稳态电流10mA以下,突入电流20mA 以下,带LED时，需要限制电流，以免向LED流入 10mA以上的电流。 |
| 电 线 | 5m 耐油性·6芯Φ4.8 拉伸强度30N 弯曲半径R7 |
| 保 护 管 | 2.5m 最小弯曲半径R25 |
| L E D 灯 | 常时熄灭 动作时亮灯 |
产品特点
用于雕铣机用刀具测量、磨耗、折损检测。

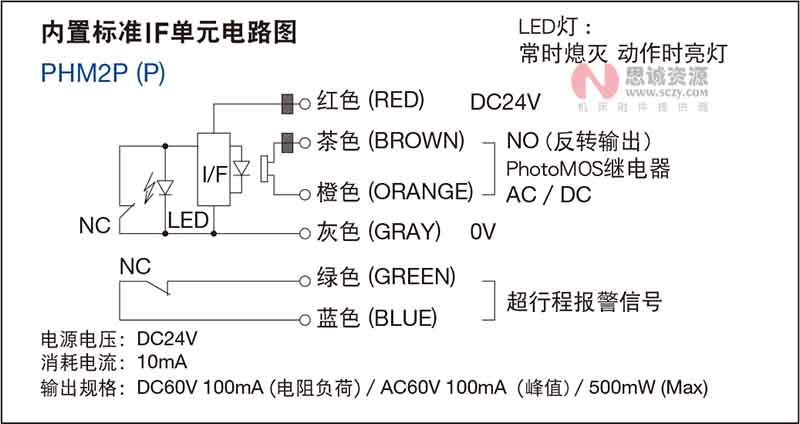

电路图
注意事项
高压冷却剂或喷水剧烈冲击触头或套管保护罩时，请另行设置保护罩。
超行程报警信号（微型开关）
| 输 出 | NC (常闭［) 距离检测信号约2.5mm］ |
| 接点额定值 | DC24V 100mA(电阻负荷) |
