自营日本BIG高精度强力铣刀柄HSK

采用BIG独创的狭缝机构，强力、高精度地支持立铣刀加工的重切削至精切削加工。

采用BIG独创的狭缝机构，强力、高精度地支持

立铣刀加工的重切削至精切削加工。

---

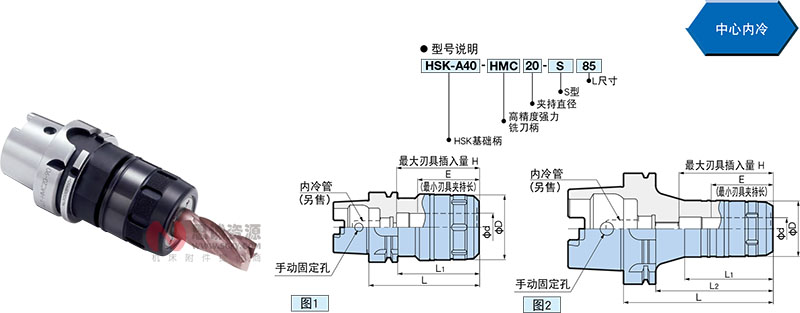

型号	图	φd	φD	L	L1	L2	最大刃具插入量 H	最小刃具夹持长 E	对应扳手	质量 （kg）
HSK-A40-HMC20S-85	1	20	50	85	65	一	66	56	FK45-50L	0.9
HSK-A50-HMC20S-90	1	20	50	90	64	一	66	56	FK45-50L	1.2
HSK-A63-HMC20S-90	1	20	50	90	64	一	65	56	FK45-50L	1.5
HSK-A63-HMC20S-120○				120	94		85			1.9
HSK-A63-HMC25S-100	1	25	59	100	74	一	75	57	FK58-62L	1.9
HSK-A63-HMC25S-135△				135	109		80			2.5
HSK-A63-HMC32S-110	1	32	68	110	84	一	85	64	FK68-75L	2.3
HSK-A63-HMC32S-135○				135	109		90			2.6
HSK-A63-HMC32S-165△				165	139					3.2
HSK-A100-HMC20S-105	1	20	50	105	76	一	73	56	FK45-50L	3.0
HSK-A100-HMC20S-135□	2			135	80	106	85			3.5
HSK-A100-HMC20S-165△				165	100	136				4.1
HSK-A100-HMC25S-105	1	25	59	105	76	一	73	57	FK58-62L	3.3
HSK-A100-HMC25S-135□				135	106		90			3.9
HSK-A100-HMC25S-165△	2			165	105	136				4.8
HSK-A100-HMC32S-115	1	32	68	115	86	一	83	72	FK68-75L	3.9
HSK-A100-HMC32S-135				135	106		103			4.4
HSK-A100-HMC32S-165□	2			165	105	136	105			5.4
HSK-A100-HMC32S-200△				200	130	171				6.4
HSK-A100-HMC32S-300△				300	200	271				9.3
HSK-A100-HMC42S-115	1	42	85	115	86	一	83	73	FK80-90L	4.9
HSK-A100-HMC42S-135				135	106		103			5.5
HSK-A100-HMC42S-165□				165	136		107			6.8

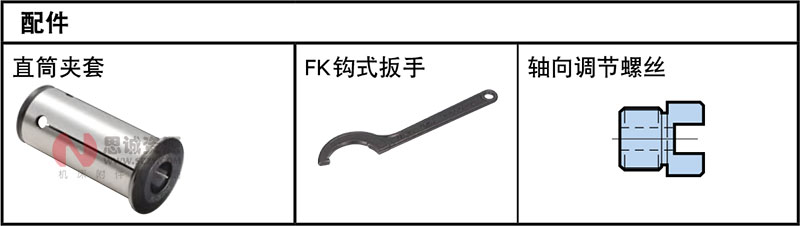

1、不附带扳手，请另行订购。

2、有内冷孔，可以使用中心内冷。

3、带△的型号可使用另售的轴向调节螺丝。带〇的型号请使用内六角止动螺丝（M8）。

4、H的尺寸为最大刃具插入量。
