自营日本BIG美夹倍力型刀柄HSK A型
产品亮点：螺母与本体完全贴紧，与主轴近乎一体的高速、高刚性刀柄。
- 选配推荐
- 最新发布
产品详情
螺母与本体完全贴紧，与主轴近乎一体的高速、高刚性刀柄。
螺母与本体完全贴紧，与主轴近乎一体的高速、高刚性刀柄。

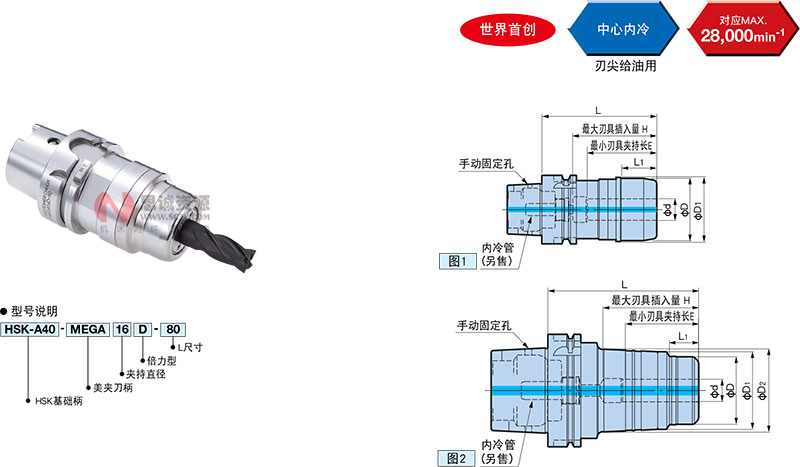

| 型号 | 图 | 夹持直径 φd | φD | φD1 | φD2 | L | L1 | 最大刃具插入量 H | 最小刃具夹持长 E | 对应 美夹扳手 | 质量 （kg） |
| HSK-A40-MEGA16D-80 | 1 | 16 | 46 | 一 | 一 | 80 | 25 | 62 | 50 | MGR46L | 0.75 |
| HSK-A50-MEGA16D-85 | 1 | 16 | 46 | 一 | 一 | 85 | 25 | 62 | 50 | MGR46L | 1.0 |
| HSK-A50-MEGA20D-85※ | 20 | 50 | 86 | 30 | 63 | 51 | MGR50L | 1.1 | |||
| HSK-A63-MEGA16D-80A | 2 | 16 | 42 | 53 | 一 | 80 | 25 | 55 | 50 | MGR42L | 1.3 |
| HSK-A63-MEGA16D-90A | 90 | 65 | 55 | 1.5 | |||||||
| HSK-A63-MEGA16D-105A | 105 | 71 | 1.8 | ||||||||
| HSK-A63-MEGA16D-135A○ | 135 | 2.3 | |||||||||
| HSK-A63-MEGA16D-165A○ | 165 | 2.8 | |||||||||
| HSK-A63-MEGA20D-90A | 2 | 20 | 50 | 55 | 一 | 90 | 34 | 65 | 56 | MGR50L | 1.6 |
| HSK-A63-MEGA20D-105A | 105 | 80 | 1.5 | ||||||||
| HSK-A63-MEGA20D-120A | 120 | 85 | 2.1 | ||||||||
| HSK-A63-MEGA20D-135A | 135 | 2.4 | |||||||||
| HSK-A63-MEGA20D-165A△ | 165 | 3.0 | |||||||||
| HSK-A63-MEGA25D-100A | 1 | 25 | 62 | 63 | 一 | 100 | 39 | 75 | 57 | MGR62L | 2.0 |
| HSK-A63-MEGA25D-135A△ | 135 | 80 | 2.8 | ||||||||
| HSK-A63-MEGA32D-105A | 32 | 70 | 71 | 一 | 105 | 33 | 80 | 64 | MGR70L | 2.2 | |
| HSK-A63-MEGA32D-135A | 135 | 90 | 2.9 | ||||||||
| HSK-A100-MEGA16D-105 | 2 | 16 | 46 | 55 | 63 | 105 | 23 | 71 | 50 | MGR46L | 3.5 |
| HSK-A100-MEGA16D-135○ | 135 | 4.1 | |||||||||
| HSK-A100-MEGA16D-165○ | 165 | 4.7 | |||||||||
| HSK-A100-MEGA20D-105 | 2 | 20 | 60 | 69 | 74 | 105 | 25 | 73 | 56 | MGR60L | 4.1 |
| HSK-A100-MEGA20D-135 | 135 | 85 | 5.0 | ||||||||
| HSK-A100-MEGA20D-165△ | 165 | 5.9 | |||||||||
| HSK-A100-MEGA25D-105 | 2 | 25 | 70 | 77 | 85 | 105 | 32 | 73 | 65 | MGR70L | 4.5 |
| HSK-A100-MEGA25D-135 | 135 | 90 | 5.6 | ||||||||
| HSK-A100-MEGA25D-165△ | 165 | 6.8 | |||||||||
| HSK-A100-MEGA32D-115 | 2 | 32 | 80 | 86 | 一 | 115 | 39 | 83 | 71 | MGR80L | 5.0 |
| HSK-A100-MEGA32D-135 | 135 | 103 | 5.8 | ||||||||
| HSK-A100-MEGA32D-165 | 165 | 105 | 7.1 | ||||||||
| HSK-A100-MEGA42D-115 | 1 | 42 | 99 | 100 | 一 | 115 | 40 | 83 | 78 | MGR99L | 5.5 |
| HSK-A100-MEGA42D-135 | 135 | 97 | 6.9 |

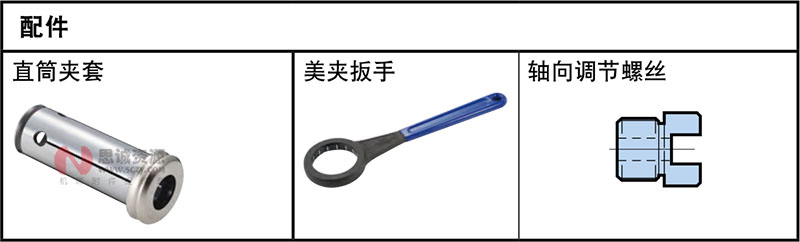

1、不附带扳手，请另行订购。
2、有内冷孔，可以使用中心内冷。
3、带△的型号可使用另售的轴向调节螺丝。带〇的型号请使用市场上出售的内三角止动螺丝（M8）。但是，如需要中心内冷时，请另行商量。
4、H的尺寸为最大刃具插入量。
5、请注意：使用时的转速受机床刚性和刃具平衡性的影响较大。因此，请将机床转速从低速开始，缓慢调整至合适的转速。
6、不附带内冷管。
| 型号 | 图 | 夹持直径 φd | φD | φD1 | φD2 | L | L1 | 最大刃具插入量 H | 最小刃具夹持长 E | 对应 美夹扳手 | 质量 （kg） |
| HSK-A40-MEGA16DS-80 | 1 | 16 | 46 | 一 | 一 | 82.5 | 28 | 64 | 52 | MGR46L | 0.75 |
| HSK-A50-MEGA16DS-85 | 1 | 16 | 46 | 一 | 一 | 87.5 | 28 | 64 | 52 | MGR46L | 1.0 |
| HSK-A50-MEGA20DS-85 | 20 | 50 | 一 | 一 | 88.5 | 33 | 65 | 53 | MGR50L | 1.1 | |
| HSK-A63-MEGA16DS-80A | 2 | 16 | 42 | 53 | 一 | 82 | 27 | 57 | 52 | MGR42L | 1.3 |
| HSK-A63-MEGA20DS-90A | 20 | 50 | 55 | 一 | 92 | 36 | 67 | 58 | MGR50L | 1.6 | |
| HSK-A63-MEGA20DS-120A | 122 | 87 | 2.1 | ||||||||
| HSK-A63-MEGA25DS-100A | 1 | 25 | 62 | 一 | 一 | 102 | 41 | 77 | 59 | MGR62L | 2.0 |
| HSK-A63-MEGA32DS-105A | 32 | 70 | 一 | 一 | 107.5 | 35 | 82 | 66 | MGR70L | 2.2 | |
| HSK-A100-MEGA16DS-105 | 2 | 16 | 46 | 55 | 63 | 107.5 | 26 | 73 | 52 | MGR46L | 3.5 |
| HSK-A100-MEGA16DS-135○ | 137.5 | 4.1 | |||||||||
| HSK-A100-MEGA20DS-105 | 20 | 60 | 69 | 74 | 107.5 | 28 | 75 | 58 | MGR60L | 4.1 | |
| HSK-A100-MEGA20DS-135 | 137.5 | 87 | 5.0 | ||||||||
| HSK-A100-MEGA20DS-165△ | 167.5 | 5.9 | |||||||||
| HSK-A100-MEGA25DS-105 | 25 | 70 | 77 | 85 | 107.5 | 34 | 75 | 67 | MGR70L | 4.5 | |
| HSK-A100-MEGA25DS-135 | 137.5 | 92 | 5.6 | ||||||||
| HSK-A100-MEGA25DS-165△ | 167.5 | 6.8 | |||||||||
| HSK-A100-MEGA32DS-115 | 32 | 80 | 86 | 一 | 117.5 | 42 | 85 | 73 | MGR80L | 5.0 | |
| HSK-A100-MEGA32DS-135 | 137.5 | 105 | 5.8 | ||||||||
| HSK-A100-MEGA32DS-165 | 167.5 | 107 | 7.1 | ||||||||
| HSK-A100-MEGA42DS-115 | 1 | 42 | 99 | 一 | 一 | 117 | 42 | 85 | 80 | MGR99L | 5.5 |
1、不附带扳手，请另行订购。
2、有内冷孔，可以使用中心内冷。

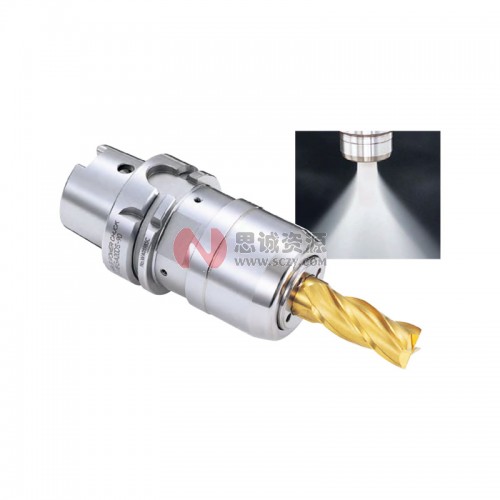

3、此款产品为端面给油型刀柄，不能使用带内冷的刃具。
4、带△的型号可使用另售的轴向调节螺丝。带〇的型号请使用市场上出售的内三角止动螺丝（M8）。但是，如需要中心内冷时，请另行商量。
5、H的尺寸为最大刃具插入量。
6、请注意：使用时的转速受机床刚性和刃具平衡性的影响较大。因此，请将机床转速从低速开始，缓慢调整至合适的转速。
7、不附带内冷管。
