自营波龙(BLUM)TC52测头 ECP03.5200-010-A3-SET
产品亮点：TC52-无磨损的测量机构确保长期稳定性,带有大量冷却液和污染的环境下仍可保持接触测量精度。
- 选配推荐
- 最新发布
产品详情
TC52-无磨损的测量机构确保长期稳定性,带有大量冷却液和污染的环境下仍可保持接触测量精度。
红外线数据传输
● 通过红外线接收器实现可靠的数据传输
● 单个红外线接收器可顺序控制两个测头(DUO)
● 特别适用于带有交换工作台的机床
● 高鲁棒性设计
● 安装简便
尺寸及配套测杆
● TC52的设计考虑了紧凑性和坚固性
● 标准测杆长度从30 mm 到100 mm
● 测杆长度可定制
波龙在线测量介绍-激光对刀仪

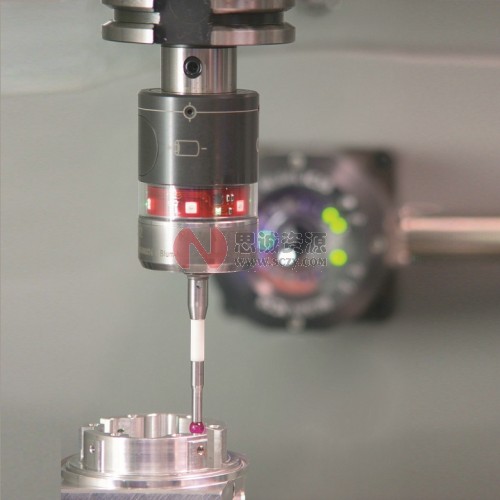

TC52全方向测头是TC50测头的紧凑版本，具有高速高精度的特点，可在加工中心上自动测量工件的位置和尺寸。区别于传统测头，Blum TC52不使用三点接触原理或敏感开关元件，因此可在各接近方向上实现最高精度，并达到更高的测量速度。
适用机床品牌：
日本牧野Makino、日本森精机mori seiki、日本马扎克Mazak、日本兄弟Brother、日本安田Yasda、德国德玛吉DMG、瑞士米克朗Mikron、瑞士阿奇夏米尔GF、美国哈斯Haas、美国哈挺Harding、韩国斗山Doosan、台湾协鸿Hartford、台湾高峰KAFO、台湾永进YCM、台湾亚威AWEA、台湾丽驰LITZ等。9999936987
适用控制系统：
发那科Fanuc、西门子Siemens、三菱Mitsubishi、海德汉Heidenhain等。
- 技术参数
- 防护等级: IP68
- 接触力XY方向 : 2.3N (测杆长度=30mm)
- 接触力Z方向 : 5.7N
- 最大加速度 : 50m/s²
- 重复精度 : 0.3 µm 2σ
- 最大测量速度 : 2m/min
波龙(BLUM)TC52测头视频
特点
●全方面测头：Ø 40 mm
●最大测量速度：2 m/min
●重复性精度： 0.3 µm 2σ
●可承受极高加速度和测量速度. 50m/s²
●高可靠性的红外线数据传输
●带有大量冷却液和污染的环境下仍可保持接触测量精度
●低耗电设计
●无磨损的测量机构确保长期稳定性
●坚固的机械设计
●可与其他Blum红外线测量附件结合使用
●测杆有自对心设计，更换时免除调整对心
●IP68防护等级
技术亮点
无圆周凸角的测量机构
● Blum测量原理可实现各向同性的测量特性
● 在各方向上具有最高测量精度
● 在各方向上具有相同接触力
● 不需要主轴定向
光电式信号触发
● 通过遮蔽内部微型光栅实现无磨损的信号触发
● LED指示功能状态
● 相比传统测头显著提高测量速度和精度
无圆周凸角的测量机构
● Blum测量原理可实现各向同性的测量特性
● 在各方向上具有最高测量精度
● 在各方向上具有相同接触力
● 不需要主轴定向
光电式信号触发
● 通过遮蔽内部微型光栅实现无磨损的信号触发
● LED指示功能状态
● 相比传统测头显著提高测量速度和精度

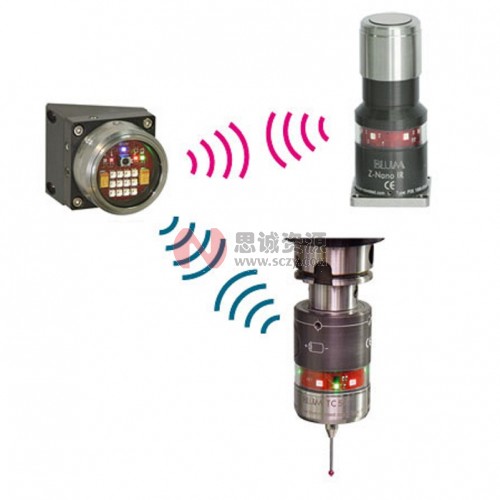

红外线数据传输
● 通过红外线接收器实现可靠的数据传输
● 单个红外线接收器可顺序控制两个测头(DUO)
● 特别适用于带有交换工作台的机床
● 高鲁棒性设计
● 安装简便
供电
● 低耗电设计，可实现10万次接触测量
● 可更换的标准电池，成本极低
● LED指示电池电量
● 低耗电设计，可实现10万次接触测量
● 可更换的标准电池，成本极低
● LED指示电池电量

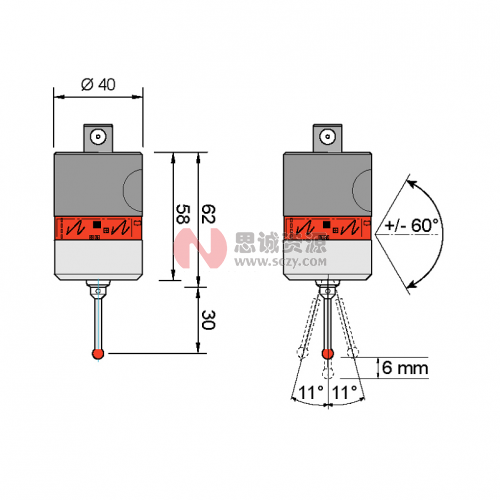

尺寸及配套测杆
● TC52的设计考虑了紧凑性和坚固性
● 标准测杆长度从30 mm 到100 mm
● 测杆长度可定制
技术参数
● 防护等级：IP68
● 接近方向：±X, ±Y, ±Z
● XY | Z 方向测量力：2N * | 7 N
● XY | Z 方向最大偏移量：±15°| 10 mm
● 最大加速度：50m / s²
● 重复性：0.3μm 2σ
● 最大测量速度：2 m/min
● 重量：250g
● 信号传输方式| 范围：红外线 | Z 方向±60° , X/Y 方向 360°
● 电池 (2颗) ：Saft Lithium LS 14500 (AA , 3,6V) 2600 mAh
● 刀柄： BTH 50 (HSK , SK, BT, VDI, ...)
● 存储 / 工作温度 ：-20 °C … +70 °C | +5 °C … +50 °C
* 需要主轴定向 ** 测杆 L=50 mm *** 测杆 L=30 mm LF：低接触力版本
