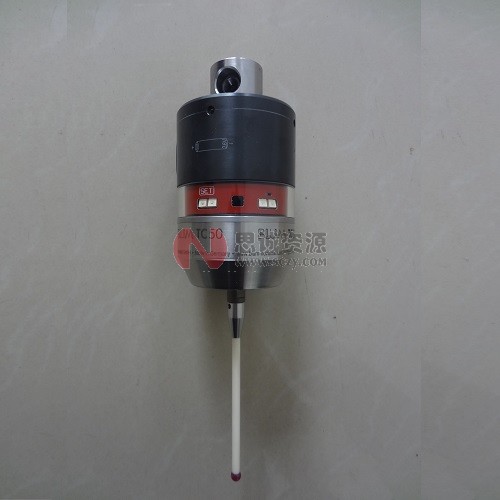

自营波龙(BLUM)TC50机床测头ECP03.5000-010-A2-SET


TC50测头
● 工具测量
● 红外线传输
● 全方位测头
● 无磨损的测量机构
● 适用于大批量生产

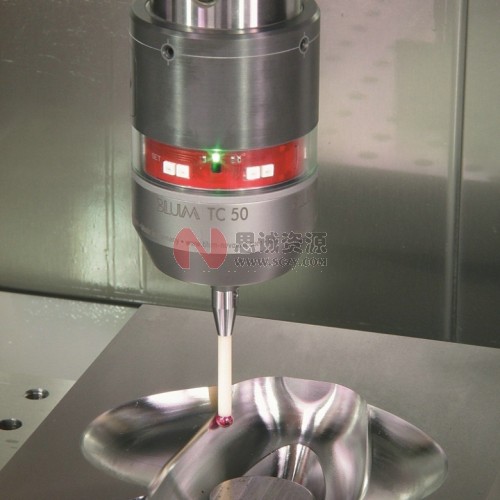

● 三维轮廓测量
● 机床轴温度漂移

---

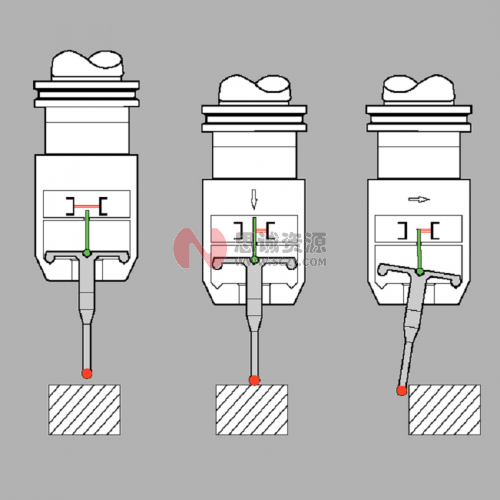

无圆周凸角的测量机构
● Blum测量原理可实现各向同性的测量特性
● 在各方向上具有最高测量精度
● 在各方向上具有相同接触力
● 不需要主轴定向



光电式信号触发
● 通过遮蔽内部微型光栅实现无磨损的信号触发
● LED指示功能状态
● 相比传统测头显著提高测量速度和精度


红外线数据传输
● 通过红外线接收器实现可靠的数据传输
● 单个红外线接收器可顺序控制两个测头(DUO)
● 特别适用于带有交换工作台的机床
● 高鲁棒性设计
● 安装简便


供电
● 低耗电设计，可实现10万次接触测量
● 可更换的标准电池，成本极低
● LED指示电池电量

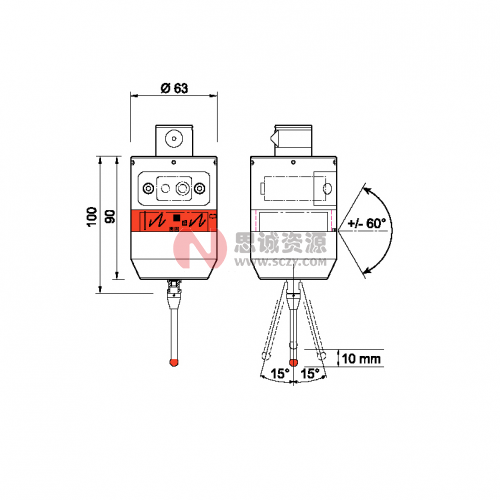

尺寸及配套测杆
● TC50的设计考虑了紧凑性和坚固性
● 标准测杆长度从50 mm 到200 mm
● 测杆长度可定制

---

技术参数
● 防护等级：IP68
● 接近方向：±X, ±Y, ±Z
● XY | Z 方向测量力：2N * | 7 N
● XY | Z 方向最大偏移量：±15°| 10 mm
● 最大加速度：50m / s²
● 重复性：0.3μm 2σ
● 最大测量速度：3 m/min
● 重量：925g
● 信号传输方式| 范围：红外线 | Z 方向±60° , X/Y 方向 360°
● 电池 (2颗) ：Saft Lithium LS 14500 (AA , 3,6V) 2600 mAh
● 刀柄： BTH 50 (HSK , SK, BT, VDI, ...)
● 存储 / 工作温度 ：-20 °C … +70 °C | +5 °C … +50 °C
   *测杆 L=50mm

---
