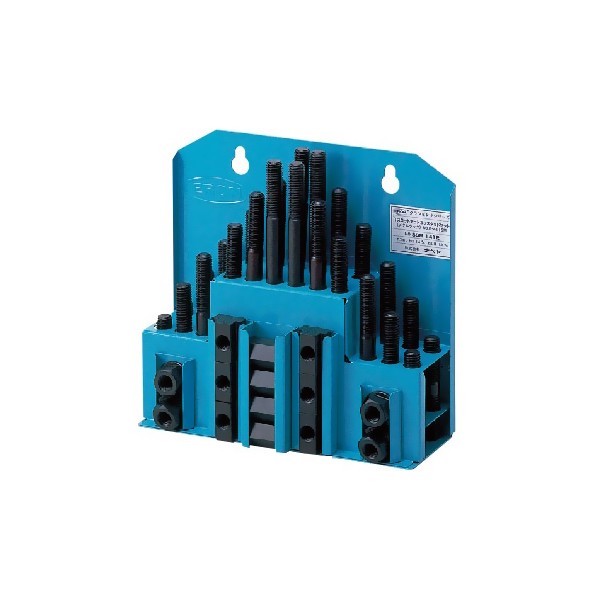

带金属架加工中心用套装夹具
金属箱装(带保管箱)
材质 S45C、S45C烧结合 热处理 淬火 表面处理发黑处理
图片参数
套件内容
![]() | 台阶型垫块 STB1,2,3各 2组 STB4,5,6各 2组 以上均为一套 | ![]() | 台阶型压板 各套件相同 按螺栓直径各2个 |
T、S套装 | |||
![]() | 双头螺杆 按螺栓直径75、100、125、 150、175、200m/m 各4根 | ![]() | 法兰螺母 各套件相同 按螺栓直径各6个 |
![]() | 连接螺栓用螺母 各套件相同 按螺栓直径各4个 | ![]() | T型螺母 各套件相同 按螺栓直径各6个 |
规格
订单号 | 型号 | 适用T型槽宽 | 螺纹直径(粗牙) | T、S套装 | 台阶型压板(各2个) | 台阶型垫块(各2组) | 重量kg |
901094 | CMR1412 | 14 | M12x1.75 | 1套 | STC0301·STC0302·STC0303 | STB-1·STB-2·STB-3 | 11 |
901118 | CMR1612 | 16 | M12x1.75 | 1套 | STC0301·STC0302·STC0303 | STB-1·STB-2·STB-3 | 11 |
901119 | CMR1614 | 16 | M14X2 | 1套 | STC0401·STC0402·STC0403 | STB-1·STB-2·STB-3 | 13 |
901120 | CMH1614 | 16 | M14X2 | 1套 | STC0401·STC0402·STC0403 | STB-4·STB-5·STB-6 | 23 |
901121 | CMH1816 | 18 | M16X2 | 1套 | STC0401·STC0402·STC0403 | STB-4·STB-5·STB-6 | 25 |
