ERON-NABEYA雅朗FA快夹平口钳LTFV型图1
￥待询价（提交订单10分钟内获取专属报价单）

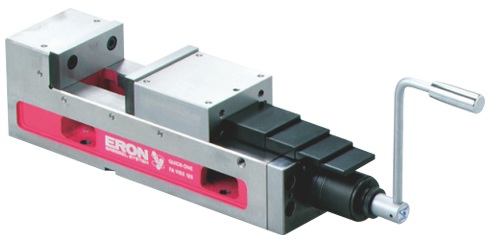

自营ERON-NABEYA雅朗FA快夹平口钳LTFV型

产品亮点：ERON-NABEYA雅朗精密平口钳具有高强度、高精度的特点，是机械加工的好帮手。
品　　牌
ERON(雅朗)
产品分类
精密平口钳
型　　号
LTFV100Q
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情
ERON-NABEYA雅朗精密平口钳具有高强度、高精度的特点，是机械加工的好帮手。
附 件: 标准安装夹具套装（2组1套） 适用T型槽宽18mm   2套



           标准导位块(2个1组) 适用槽宽18mm    1组
           手柄   1根、吊具   1套
●采用新开发的机械增压机构，旋转1圈左右即可快速、轻松地增压。
●只需用手旋转调节度盘，即可方便地设定夹紧力。
●夹紧力一旦设定，就只在该夹紧力下动作，因此可进行稳定的重复作业。
●采用机械增压机构，温度变化对夹紧力的影响小，且无需更换密封件等消耗品。
●采用防上浮机构，可防止活动钳身及工件上浮。
●底座为可锻铸铁制，夹紧时不会发生弯曲、损坏。
●滑动面采用火焰淬火(HRC45)，耐磨损性优异。
●精度优于原JIS 0级。
●并排配置规格品的并排配置精度在0.01以内。
●手柄与机床工作台发生冲突时，请使用手柄连接杆（另售）。
●LTFH型不仅在立式、也可在卧式加工中心适合工作台固定使用、背靠背使用等多种情况。






图片参数



快夹平口钳
快夹平口钳

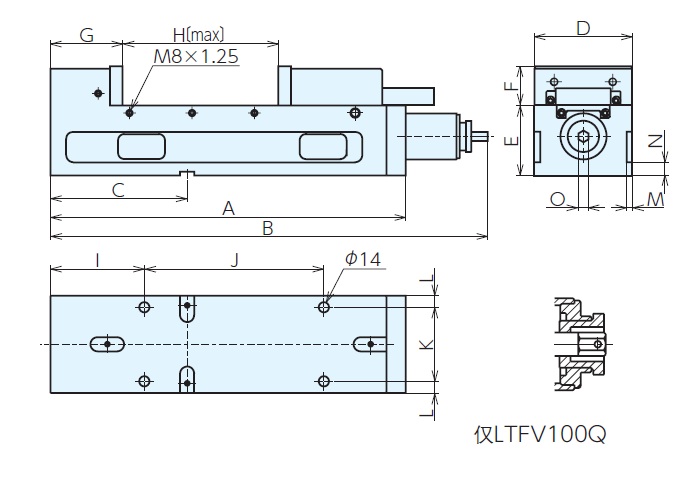

■尺寸表

型号

 A

 B

 C

 D

 E

 F

 G

 H

 I

 J

 K

 L

 M

 N

 O

价格

 LTFV100Q

 393

483.5

 150

 102

 90

 43

 92

 140

 120

 180

 75

14.5

 6.5

 17

 13

立即询价

 LTFV,LTFH125Q

 455

 560

 175

 125

 90

 50

 92

 200

 120

 230

 95

 16

 7

 17

 13

立即询价

 LTFV,LTFH150Q

 568

 700

 175

 150

 100

 60

 112

 260

 134

 315

 122

 15

 7

 20

 13

立即询价

 LTFV,LTFH175Q

 609

 741

 175

 175

 115

 70

 115

 280

 140

 350

 145

 16

 7

 20

 13

立即询价


■LTFV型 规格

型号

 钳口宽度

 钳口高度

 钳口张开度

 标准导位块宽度

 夹紧力kN

 重量kg

 LTFV-Q

 LTFV-QG(并排配置规格)

 订单号

 型号

 订单号

 型号

LTFV100Q

 102

 45

 140

 18

 25

 25.5

 62282

 LTFV100Q

 62283

LTFV100QG

LTFV125Q

 125

 50

 200

 18

 30

 35

 52058

 LTFV125Q

 52064

LTFV125QG

LTFV150Q

 150

 60

 260

 18

 40

 58

 52059

 LTFV150Q

 52065

LTFV150QG

LTFV175Q

 175

 70

 280

 18

 40

 79

 52060

 LTFV175Q

 52066

LTFV175QG

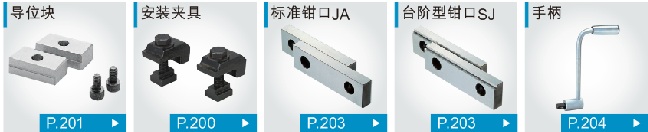

  ■零件及特别附属品（请参见下页）
       参见页

■手柄连接杆 规格

 订单号

 型号

 有效长度

 62533

 LTQ- 80HJ

 80

 62534

 LTQ-200HJ

 200


  快夹平口钳


快夹平口钳
 ■订购并排配置品(无论配置多少台，A、B的误差均可调整在0.01以内)
    只要制造编号（贴于外壳及底座）末尾的字母相同，无论多少台均可并排配置
  （采用标 导位块时）。
    无需并排配置费用。

◆初次订购时
    请订购并排配置规格品（末尾符号G）
    订购时，请注明所用机床的槽宽。

◆追加订购时
    请注明现有平口钳的制造编号（刻印在铭牌上）的末尾字母符号。

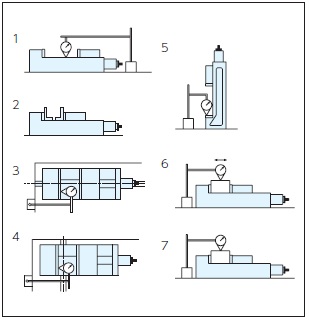

编号

检查项目（每100mm）标准

原JIS标准（0级）

NABEYA标准值

 1

 底座底面与钳口滑动面的平行度

 0.015

 0.010

 2

 钳口与钳口滑动面的垂直度

 0.030

 0.015

 3

 底座底面的T型槽导向片与钳口夹紧面的垂直度

 0.015

 0.015

 4

 底座底面与钳口夹紧面的平行度。适用于LTFV型

 0.015

 0.015

 5

 底座底面与钳口夹紧面的平行度。适用于LTFH型

 —

 0.015

 6

 夹紧后试块顶面与底座底面的平行度

 0.020

 0.015

 7

 夹紧后试块顶面的上浮

 0.030

 0.015
