通过组合,可用作长形工件、多件固定工件用夹具。

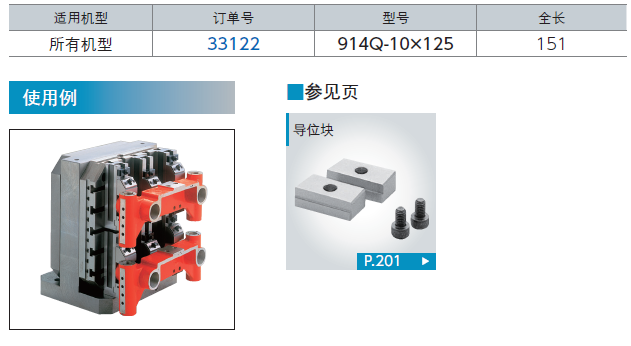

附件:标准导位块(2个1组),适用槽宽18mm・・・1组

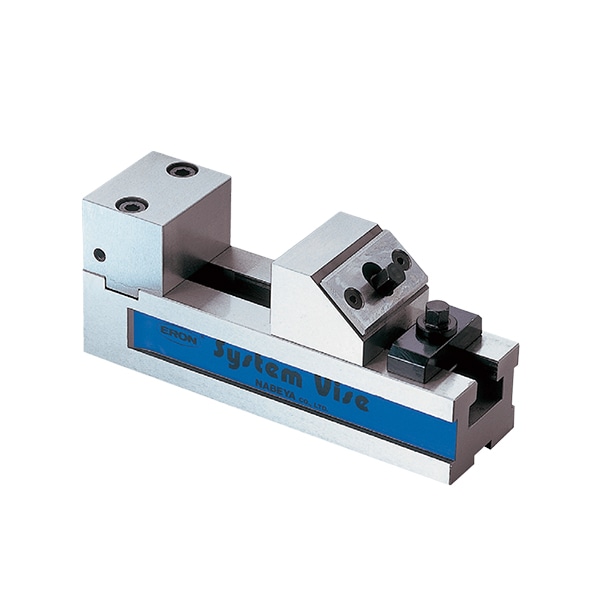

●利用背面的导位块槽,可方便地校准精度。
●精度优于原JIS 0级。
●采用楔锁机构,向下也会作用夹紧力,工件上浮极小。
●采用SCM440,并进行了HRC50以上的淬火处理,可长期保
持精度。
●固定钳口及夹紧部可拆取,组合自由。

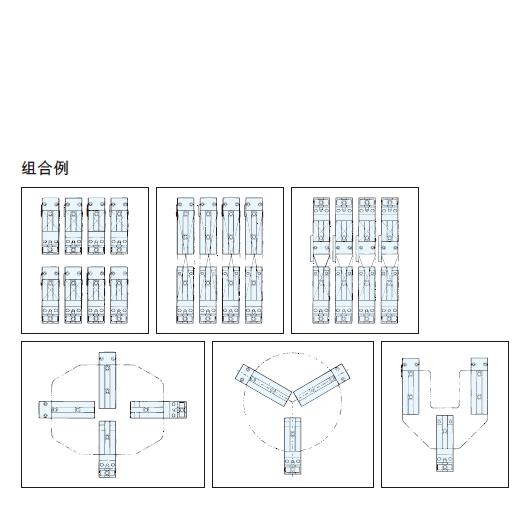

●通过组合,可用作长形工件、多件固定工件用夹具。
![]() | ![]() |

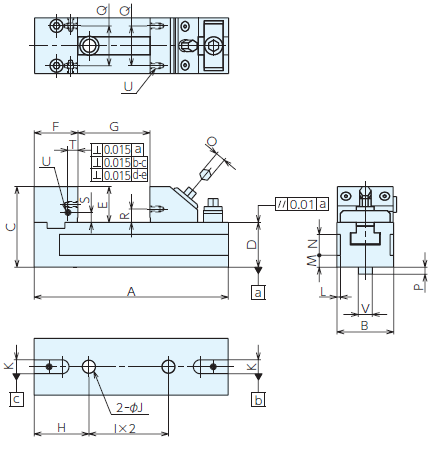

尺寸表
型号 | A | B | C | D | E | F | G | H | I | J |
SV56 | 195 | 57 | 81 | 45 | 36 | 44 | 80 | 55 | 40 | Ml 2X1.75用沉孔 |
SV80 | 250 | 81 | 90 | 50 | 40 | 44 | 110 | 58 | 50 | M12X1.75用沉孔 |
型号 | K | L | M | N | o | P | Q | R | S | T | u (粗牙) | V | 价格 |
SV56 | 14(+0.018/0) | 3.5 | 12 | 21 | 10 | 7 | 40 | 18 | 10 | 10 | M6X1.0 | 14(-0/0.018) | 立即询价 |
SV80 | 18(+0.018/0) | 4.5 | 15 | 21 | 10 | 7 | 40 | 22 | 10 | 10 | M6X1.0 | 18(-0/0.018) | 立即询价 |
规格
订单号 | 型号 | 钳口宽度 | 钳口高度 | 钳口张开度 | 标准导位块宽度 | 夹紧力kN | 紧固扭矩N.m* | 重量kg |
29709 | SV56 | 56 | 36 | 80 | 18 | 6 | 60 | 4.8 |
29710 | SV80 | 80 | 40 | 110 | 18 | 6 | 60 | 8.7 |
※紧固扭矩为最大夹紧力时的参考值,会因条件不同而产生误差。

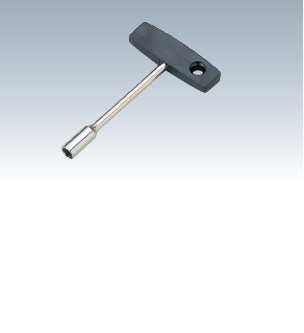

■操作扳手 ![]() | 规格 ![]() |
