适用于多种少量生产或自动化量产

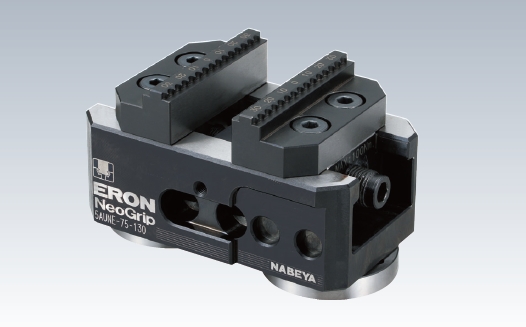

NEO新型夹具(适用于机器人搬运)
适用于多种少量生产或自动化量产
优点
■这是一款可以定位以及配有其他功能元件的新型夹具。
■通过结合机械手传送和气动基座从虎钳转移到位置确定,夹紧和加工后搬运的过程都可以实现自动化。(适用于30号机)
■机械爪可以强有力抓紧工件。
■可以通过改变可移动钳口的方向来增加虎钳的张口宽度。
■始终可以将工件夹紧在虎钳的中心位置,从而实现高精度的加工和设置时间缩短。(重复定位精度:±0.02)

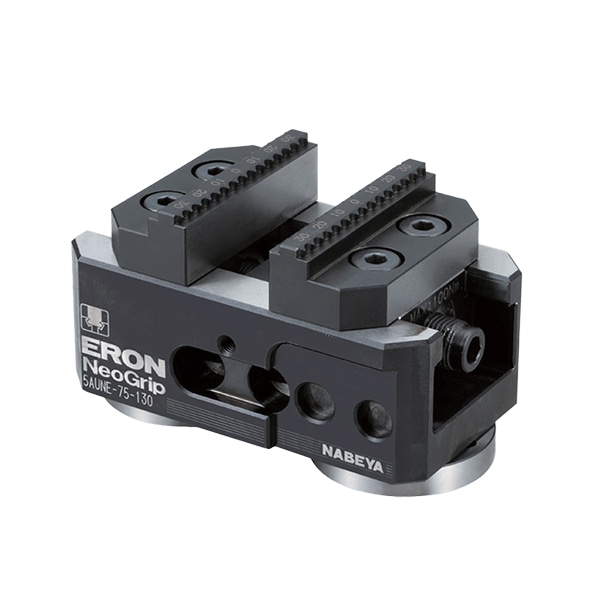

适用机器人搬运NEO新型夹具图片
规格
订单号 | No. | 全长 | 全宽 | 扭矩力 N・m | 夹紧力 kN | 重量 kg |
150466 | NE75-130-2B1 | 130 | 76 | 100 | 20 | 3.5 |
150467 | NE75-170-2B1 | 170 | 76 | 100 | 20 | 4.2 |

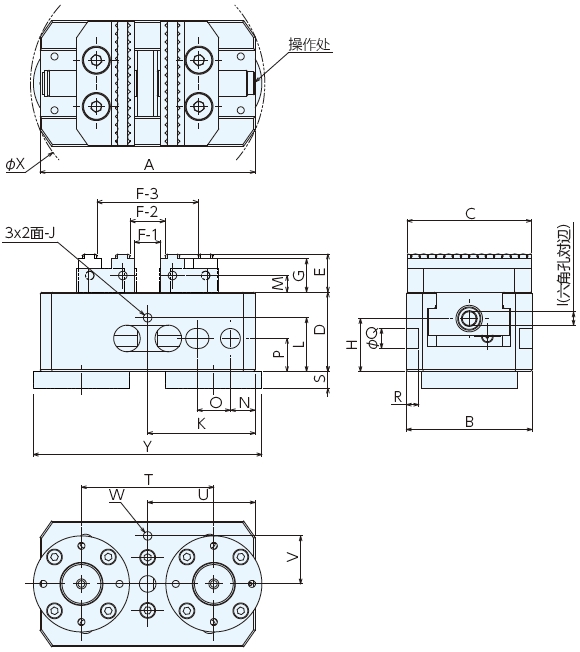

尺寸表
No. | A | B | C | D | E | F-1 | F-2 | F-3 | G | H | I | J | K |
NE75-130-2B1 | 130 | 76 | 75 | 48 | 23 | 5~59 | 10~ 64 | 50~106 | 20 | 32 | 8 | M6 | 65 |
NE75-170-2B1 | 170 | 76 | 75 | 48 | 23 | 5~99 | 10~104 | 50~146 | 20 | 32 | 8 | M6 | 85 |
No. | L | M | N | O | P | +0.1 Q +0.05 | R | S | T | U | V | W | X | Y |
NE75-130-2B1 | 32.5 | 10 | 15 | 20 | 20 | 12 | 7.5 | 10 | 80 | 65 | 29 | M6 | 142 | 138 |
NE75-170-2B1 | 32.5 | 10 | 15 | 20 | 20 | 12 | 7.5 | 10 | 80 | 85 | 29 | M6 | 179 | 138 |

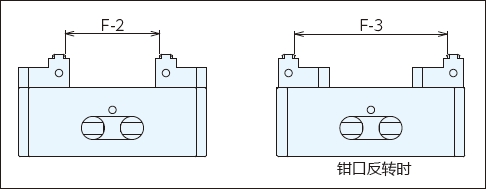

虎钳的开口增大
No. | F-2 | F-3 |
NE75-130-2B1 | 10~ 64 | 50~106 |
NE75-170-2B1 | 10~104 | 50~146 |

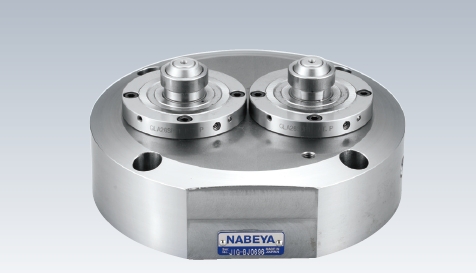

与NEO新型夹具(适用于机器人搬运)配套使用的基座
材质基座:S45C、定位元件:SUS440C
优点
■与NEO新型夹具(适用于机器人搬运)配套使用的基座。
■此产品是可以与NEO新型夹具(适用于机器人搬运)配套使用来实现定位以及夹紧的自动化工序。
■定位的是单动式零点定位系统。(推荐使用QLA26)

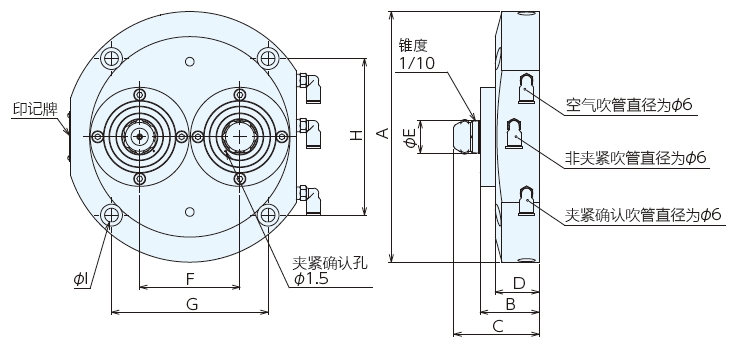

规格
订单号 | No. | A | B | C | D | E | F | G | H | I | 夹紧力 kN | 重量kg |
148744 | NE75-BU200 | 200 | 47 | 68 | 35 | 26 | 80 | 125 | 125 | 11 | 3 | 8.2 |

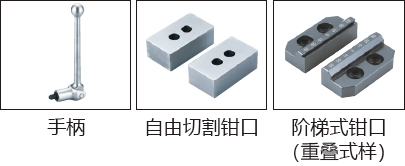

配套元件
规格
产品名 | 订单号 | No. | 备注 |
手柄 | 131910 | 5AU-8HN176 | 六角对边8 |
自由切割钳口 | 148745 | 5AU75-SCJ-S | 材质S45C 2枚1組 |
自由切割钳口 | 148746 | 5AU75-SCJ-A | 材质A5052 2枚1組 |
阶梯式钳口(重叠式样) | 149140 | 5AU75-SJD | 材质SCM440 |
