自营NABEYA-LOCK-TIGHT铝制双口平口钳LTAW100
产品亮点：可用一台平口钳同时夹紧两个工件，缩短设置时间。
- 选配推荐
- 最新发布
产品详情
可用一台平口钳同时夹紧两个工件，缩短设置时间。
规格
采集到花瓣
附 件 标准导位块(2 个1 组) 适用槽宽18mm…1 组
手柄…1 根、中心平口钳用零件…1 套
●出厂时为双侧夹紧型。
●可用一台平口钳同时夹紧两个工件，缩短设置时间。
●活动钳身及固定钳身采用铝制(A6N01S-T5、氧化铝膜处
理)，重量轻。
●活动钳身及固定钳身未经加工，可自行切割后使用。
●活动钳身可通过装入阴螺丝的定位螺丝快速装拆。

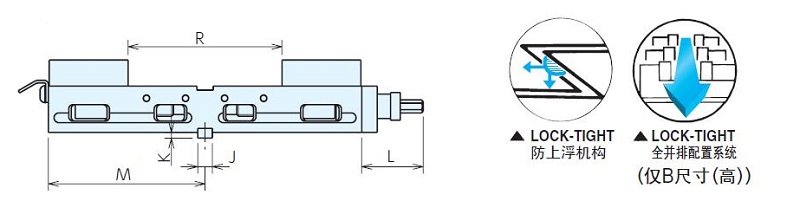

●采用防上浮机构，可防止活动钳身及工件上浮。
●底座为可锻铸铁(FCD600)制，滑动面进行了火焰淬火(HRC45)。
●通过更换附件，可用于单侧夹紧型。
图片参数

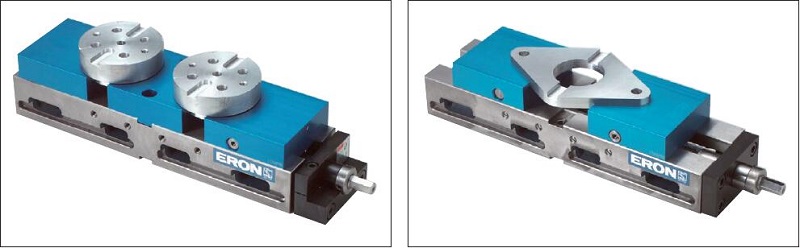

双侧夹紧型

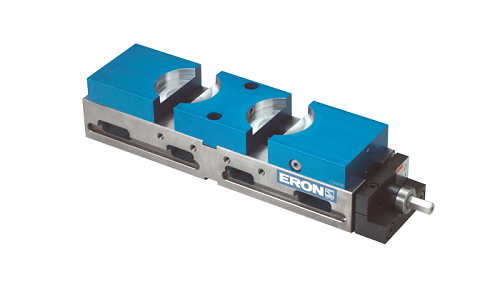

单侧夹紧型

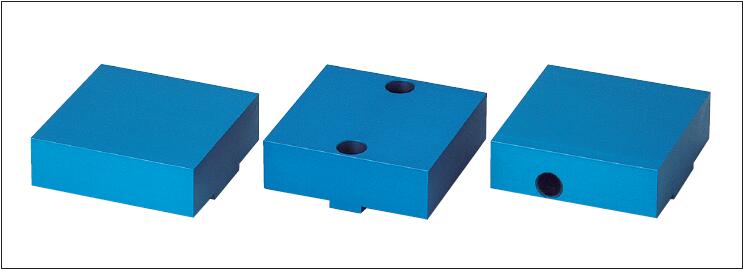

活动钳身、固定钳身

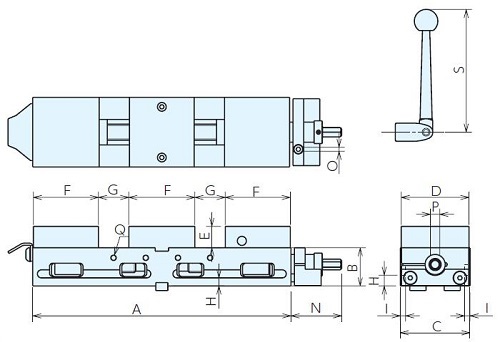

尺寸表
| 型号 | A | B(±0.005) | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q(粗牙) | R | S | 价格 |
| LTAW100 | 385 | 57 | 104 | 101 | 32 | 102 | 38 | 12 | 6 | 18 | 7 | 75.5 | 192.5 | 75.5 | 6 | 14 | M8xl.25 | 178 | 183.5 |
规格
| 订单号 | 型号 | 钳口宽度 | 钳口高度 | 钳口张开度 | 标准导位块宽度 | 夹紧力kN | 重量kg |
| 66197 | LTAW100 | 101 | 32 | 38(178) | 18 | 15 | 14.7 |

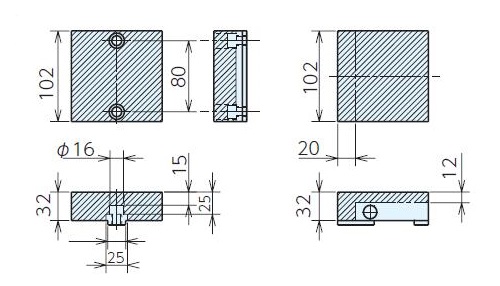

■钳口套装(活动钳身2个、固定钳身1个)／规格
 |
 |

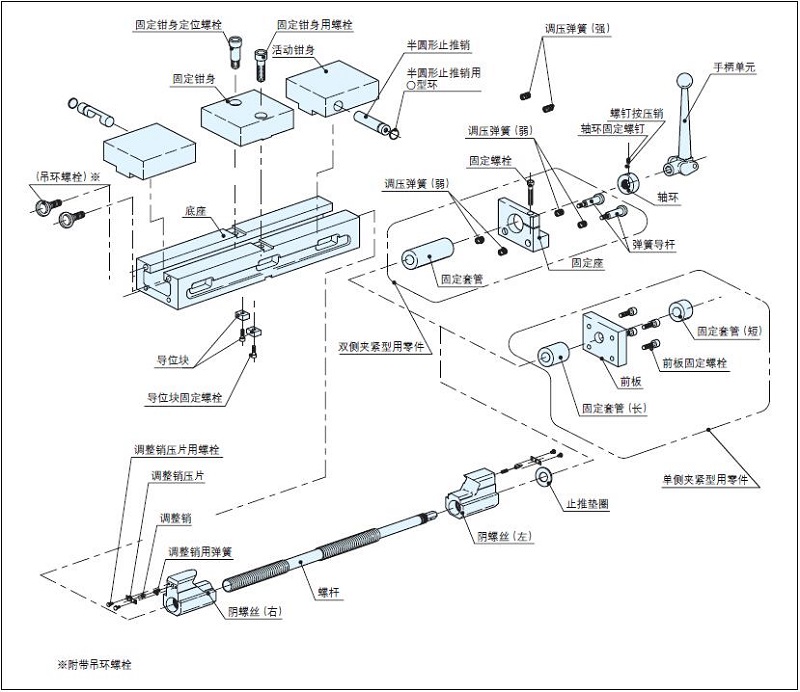

分解结构图

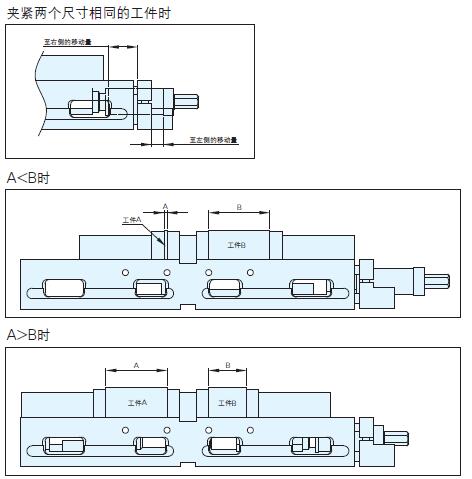

| ■夹紧两个尺寸不同的工件时 左右活动钳身以任意位置为中心呈对称开闭。 松开固定螺栓后，螺杆即可移动。 这样，将手柄转向右侧后，可将左右活动钳身的中心向左 移动13mm、向右移动33mm。 两个工件的最大尺寸差如图所示。 请安装工件，在初步紧固的状态下拧紧固定螺栓，然后固 定螺杆。
|
 | |||||||||||||||||||||
使用例
ERON-NABEYA雅朗精密平口钳应用视频
ERON-NABEYA雅朗精密平口钳结构视频
