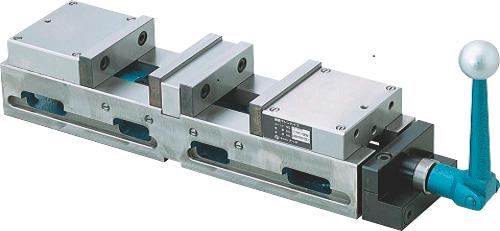

自营ERON-NABEYA雅朗 LTM100WL LOCK-TIGHT 双口平口钳
产品亮点：ERON雅朗LTM100WL双口平口钳出厂为双侧夹紧型，可同时快速夹紧两个工件，左右活动钳身以任意位置为中心对称开闭，因此也能同时装夹两个尺寸不同的工件，替换标配零件后还可用作单侧夹紧型，装夹方式灵活。设备采用锁紧式防上浮机构，可防止夹紧时工件上浮，底座为可锻铸铁制造、滑动面经火焰淬火处理、硬度达洛氏硬度45；钳口宽101毫米，双口张开度70.5毫米、用作单侧夹紧型时可达189毫米，夹紧力15千牛，适合需要双工位装夹的加工场合使用。
- 选配推荐
- 最新发布
产品详情
附件
标准导位块(2个1组)适用槽宽18mm･･･1组
手柄･･･1根
单侧夹紧型用替换件･･･1套
●出厂时为双侧夹紧型。
●可同时快速夹紧两个工件。
●也可同时夹紧两个尺寸不同的工件。
●采用LOCK-TIGHT（锁紧式）防上浮机构，可防止夹紧时工件
上浮。
●通过替换标配零件，也可用于单侧夹紧型。
●底座为可锻铸铁(FCD600)制，滑动面进行了火焰淬火 (HRC45)。
图片参数

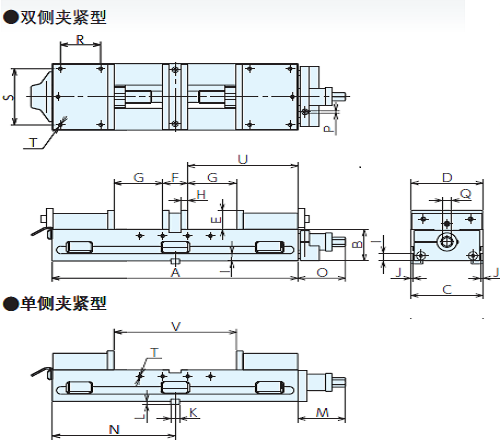

尺寸表
型号 | A | B | C | D | E | F | G | H | I | J | K | 价格 |
LTM100WL | 385 | 57 | 104 | 101 | 32 | 48 | 0-70.5 | 14 | 12 | 6 | 18 | 立即询价 |
LTM150WL | 520 | 73 | 154 | 151 | 44.2 | 53 | 0-103 | 14 | 17 | 6 | 18 | 立即询价 |
型号 | L | M | N | O | P | Q | R | S | T（粗牙） | U | V | 价格 |
LTM100WL | 7 | 75.5 | 192.5 | 108.5-62.5 | 6 | 14 | 67 | 86 | M8X1.25 | 167.5 | 27-189 | 立即询价 |
LTM150WL | 7 | 100.5 | 260 | 136.5-66.5 | 6 | 19 | 85.5 | 130 | M8X1.25 | 259 | 53-259 | 立即询价 |
规 格
订单号 | 型号 | 钳口宽度 | 钳口张开度 | 钳口高度 | 标准导位块宽度 | 夹紧力kN | 重量kg | 价格 |
56973 | LTM100WL | 101 | 70.5(189) | 32 | 18 | 15 | 17 | 立即询价 |
58038 | LTM150WL | 151 | 103 (259) | 44.2 | 18 | 20 | 41 | 立即询价 |
※钳口张开度的( )尺寸为用作单侧夹紧型时的尺寸。

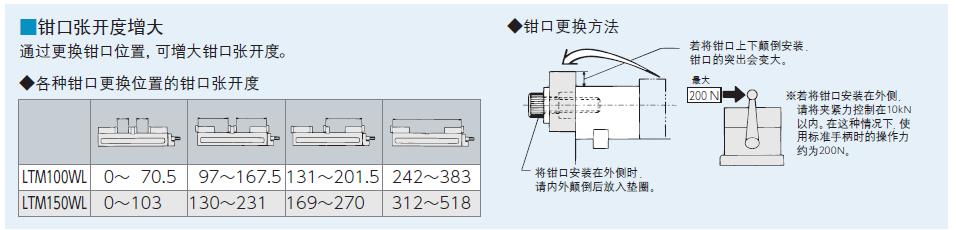

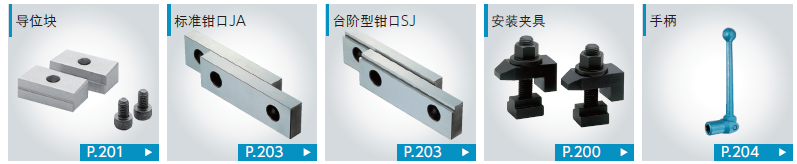

■零件及特别附属品（请参见下页）

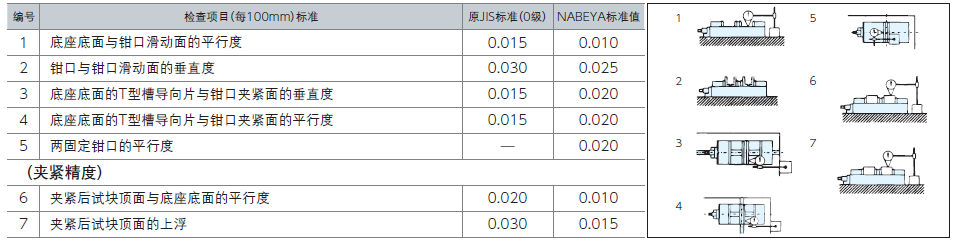

■精度标准 (静态精度)

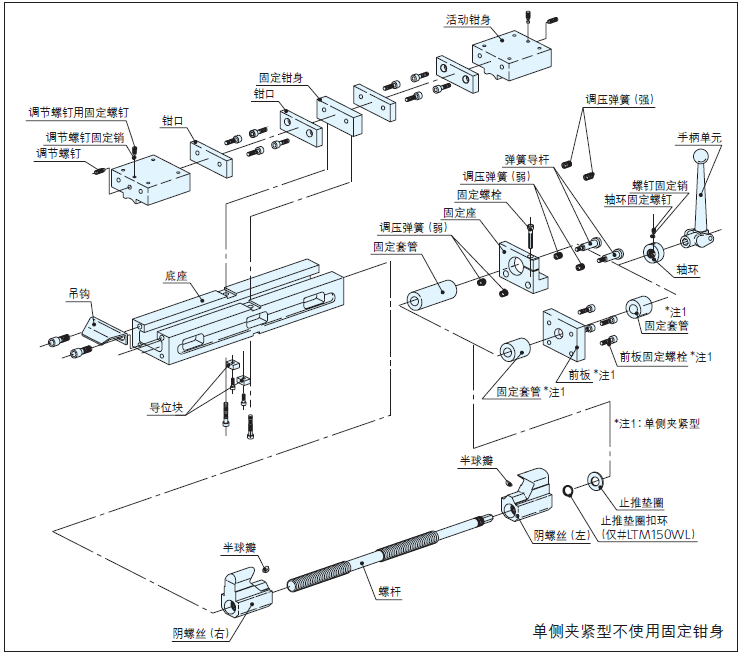

■分解结构图

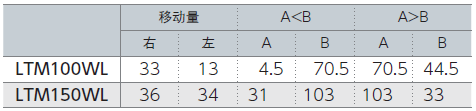

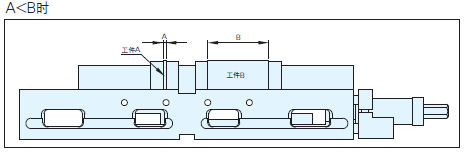

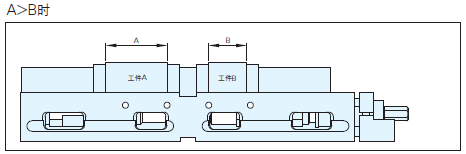

| ■夹紧两个尺寸不同的工件时 左右活动钳身以任意位置为中心呈对称开闭。 松开固定螺栓后，螺杆即可移动。 这样，将手柄转向右侧后，LTM100WL可将左右活动钳身 的中心向左移动13mm、向右移动33mm。 两个工件的最大尺寸差如图所示。 请安装工件，在初步紧固的状态下拧紧固定螺栓，然后固 定螺杆。  |
|
