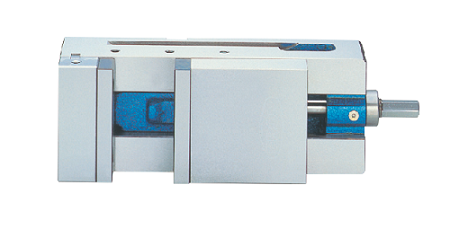

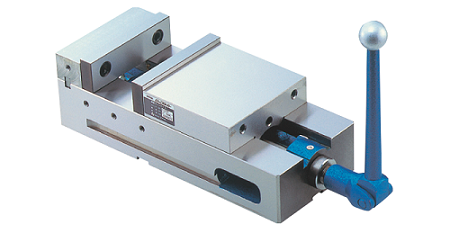

ERON-NABEYA雅朗LOCK-TIGHT MC精密平口钳图1
￥待询价（提交订单10分钟内获取专属报价单）

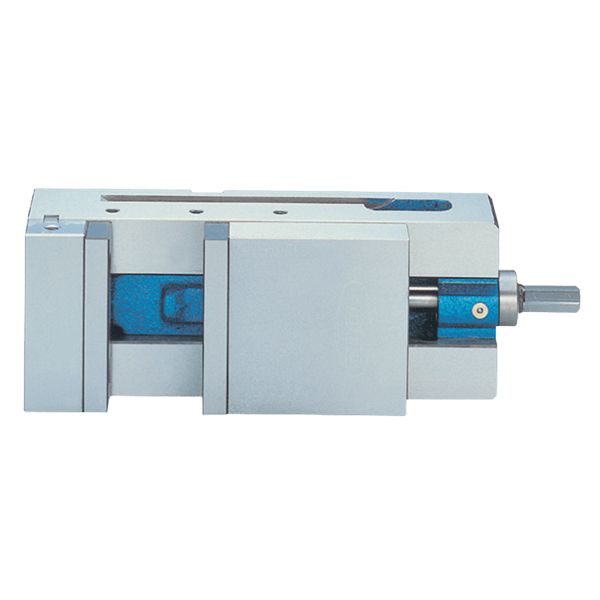

自营ERON-NABEYA雅朗LOCK-TIGHT MC精密平口钳

产品亮点：并排使用时，由于无凸缘，可再安装一台。
品　　牌
ERON(雅朗)
产品分类
精密平口钳
型　　号
LOCK-TIGHT MC
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情
并排使用时，由于无凸缘，可再安装一台。

附 件 标准导位块(2个1组)适用槽宽18mm...1组

手柄･･･1根

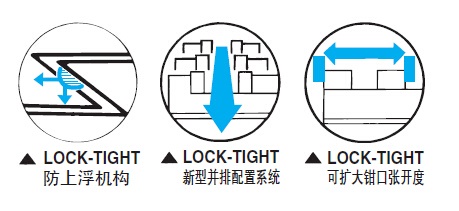

●并排使用时，由于无凸缘，可再安装一台。

●并排配置规格品的并排配置精度在0.01以内。

●也可横向使用。

图片参数

  LOCK-TIGHT mc精密平口钳  LOCK-TIGHT mc精密平口钳



   LOCK-TIGHT mc精密平口钳  LOCK-TIGHT mc精密平口钳

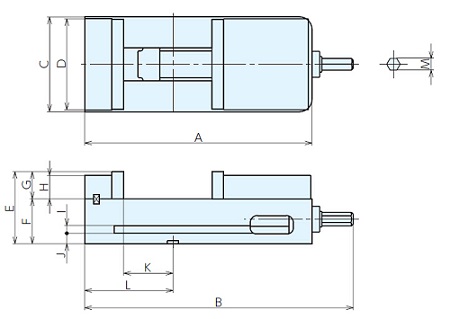

尺寸表

型号

A

B

C

D

E

F

G

H

I

J

K

L

M

价格

LT100MC

268

316

104

101

89

57

32

28

12

12

54

102

14

立即询价

LT150MC

368

435

154

151

117.2

73

44.2

38

12.7

17

80

143

19

立即询价
规格

型号

钳口

钳口

钳口

标准导位块

夹紧力

重量kg

LTMC

LTMC-G(并排配置规格）

价格

宽度

高度

张开度

宽度

kN

订单号

型号

订单号

型号

LT100MC

101

32

102

18

30

11

32186

LT100MC

32451

LT100MCG

立即询价

LT150MC

151

44

143

18

40

32

32187

LT150MC

32452

LT150MCG

立即询价

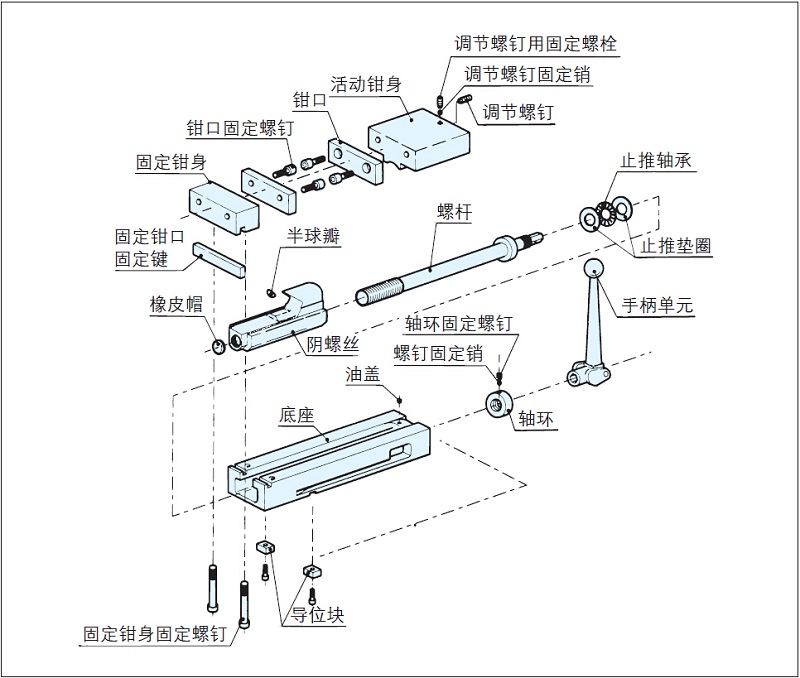

分解结构图

LOCK-TIGHT mc精密平口钳

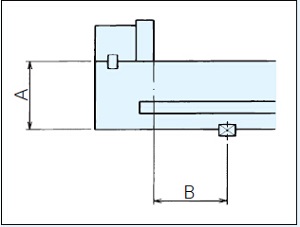

  LOCK-TIGHT mc精密平口钳 ■订购并排配置品
(无论配置多少台，A、B的误差均可调整在0.01以内)
只要制造编号（贴于外壳及底座）末尾的字母相同，无论多少
台均可并排配置。无需并排配置费用。
◆初次订购时
请订购并排配置规格品（末尾符号G）。
订购时，请注明所用机床的槽宽。
◆追加订购时
请注明现有平口钳的制造编号（刻印在铭牌上）的末尾字母
符号和导位块宽度。		 LOCK-TIGHT mc精密平口钳

 ■钳口张开度增大
通过更换钳口位置，可增大钳口张开度。
◆各种钳口更换位置的钳口张开度

LOCK-TIGHT mc精密平口钳

LT100M

0-102

48-150

115-217

163-265






LT150M

0-143

63-206

160-303

223-366

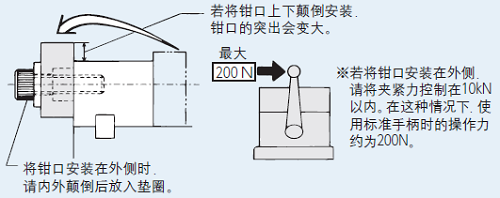

  ◆钳口更换方法


LOCK-TIGHT mc精密平口钳

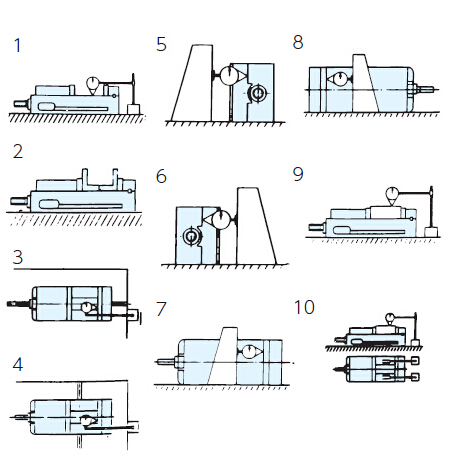

编号

检查项目（每100mm)标准

原JIS标准(0级）

NABEYA标准值

1

底座底面与钳口滑动面的平行度

0.015

0.010

2

钳口与钳口滑动面的垂直度（应小于直角）

0.030

0.015

3

底座底面的T型槽导向片与钳口夹紧面的垂直度

0.015

0.010

4

底座底面的T型措导向片与钳口夹紧面的平行度

0.015

0.010

5

底座侧面与钳口滑动面的垂直度

—

0.030

6

底座侧面与钳口滑动面的垂直度

—

0.030

7

底座侧面与钳口夹紧面的垂苴度

—

0.050

8

底座侧面与钳口夹紧面的垂直度

—

0.050

夹紧精度

9

夹紧后试块顶面与底座底面的平行度

0.020

0.015

10

夹紧后试块顶面的上浮

0.030

0.015


ERON-NABEYA雅朗精密平口钳应用视频

ERON-NABEYA雅朗精密平口钳结构视频
